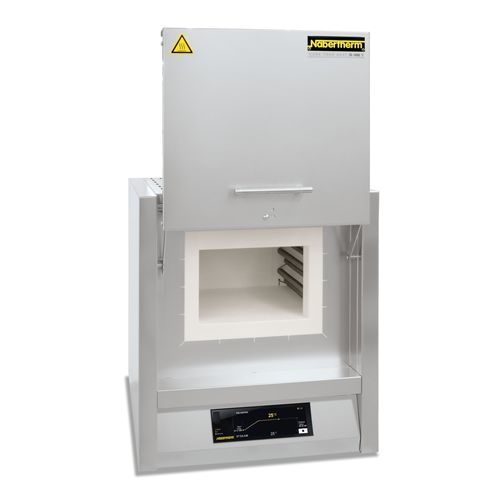

Ofen für Heizzwecke L, LT 5/14

LaborMuffelEdelstahl

Beschreibung
Heizelemente, die auf Tragerohren angebracht sind und frei in den Ofenraum abstrahlen, ermöglichen besonders kurze Aufheizzeiten. Die Muffelofen-Serie L / LT ist bis 1400 °C ausgelegt und eignet sich für Labor- und leichte Industrieanwendungen, die kurze Aufheizzeiten oder höhere Einsatztemperaturen erfordern. Sie stellt eine Alternative zu den L(T) ../12-Modellen dar, wenn kürzere Zyklen oder höhere Temperaturen benötigt werden.

Standardausstattung

• Maximale Temperatur: 1400 °C
• Beheizung von zwei Seiten für bessere Temperaturverteilung
• Heizelemente auf Tragerohren für freie Wärmeabstrahlung und lange Lebensdauer
• Isolationsmaterialien ohne Einstufung gemäß Verordnung (EG) Nr. 1272/2008 (CLP)
• Doppelwandiges Gehäuse aus strukturiertem Edelstahlblech mit zusätzlicher Kühlung zur Begrenzung der Außentemperatur
• Regelbare Zuluftöffnung in der Tür
• Abluftöffnung in der Rückwand
• Touch-Controller B510 (5 Programme × 4 Segmente)
• Geräuscharmer Betrieb durch Halbleiterrelais
• NTLog Basic für Nabertherm-Regler: Prozessdatenerfassung per USB-Stick

Zusatzausstattung

• Abzugskamin (mit oder ohne Ventilator) oder Katalysator
• Temperaturwählbegrenzer mit einstellbarer Abschalttemperatur zum Schutz von Ofen und Charge
• Schutzgasanschluss zum Spülen mit nicht brennbaren Prozessgasen (nicht gasdicht; nicht kombinierbar mit bestimmten Abzugsvarianten)
• Manuelle oder automatische Begasungssysteme
• Prozesssteuerung und -dokumentation über das VCD-Softwarepaket

Technische Daten (Auszug)
Modell | Tmax (°C) | Innenmaß (mm) B / T / H | Volumen (l) | Außenmaß (mm) B / T / H | Gleichmäßigkeit ±5 K | Anschlussleistung (kW) | Anschluss | Gewicht (kg) | Aufheizzeit (min)
L, LT 5/14 | 1400 | 225 / 175 / 130 | 5 | 490 / 450 / 580+320 | 170 | 2,6 | einphasig | 42 | 45
L, LT 9/14 | 1400 | 250 / 250 / 170 | 9 | 530 / 525 / 630+350 | 180 | 3,5 | einphasig | 55 | 50
L, LT 15/14 | 1400 | 250 / 350 / 170 | 15 | 530 / 625 / 630+350 | 180 | 3,5 | einphasig | 63 | 70

Technische Hinweise
Empfohlene Temperatur für längere Haltezeiten: 1300 °C. Außenmaße können bei Ausführung mit Zusatzausstattung variieren; Maße auf Anfrage. Aufheizzeiten sind Richtwerte für den leeren, geschlossenen Ofen bis Tmax −100 K (z. B. bei Anschluss 230 V 1/N/PE). Temperaturgleichmäßigkeit ±5 K mit geschlossener Zuluftöffnung im leeren Arbeitsraum gemäß DIN 17052-1 bei Arbeitstemperaturen > 800 °C. Die Anschlussleistung bezieht sich auf den Standardofen und kann bei zusätzlicher Ausstattung steigen.

Anwendungen

• Laborwärmebehandlung und Materialprüfungen
• Sintern, Glühen und Spannungsabbau
• Aschen und übliche Laborheizprogramme

Merkmale / technische Highlights

• Maximale Einsatztemperatur 1400 °C
• Schnelle Reaktionszeit durch Heizelemente auf Tragerohren und freie Abstrahlung
• Beheizung von zwei Seiten für bessere Homogenität
• Doppelwandiges Edelstahlgehäuse mit Kühlung zur Begrenzung der Oberflächentemperatur
• Touch-Controller B510 mit Programmsegmenten und USB-Datenspeicherung (NTLog Basic)
• Optionale Abzugs- und Schutzgaslösungen sowie Übertemperaturschutz
