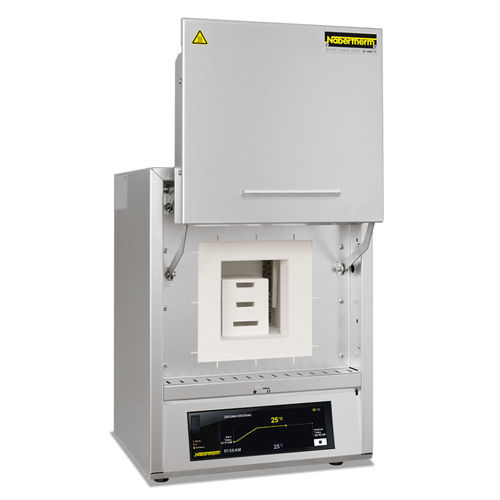

Ofen für Heizzwecke LHTCT 01/16

LaborMuffelEdelstahl

Kurzbeschreibung
Labormuffelöfen lieferbar für Tmax 1550 °C oder 1600 °C. SiC‑Stabheizung ermöglicht hohe Aufheizraten und erprobte Beständigkeit im periodischen Laboreinsatz. Typische Aufheizzeiten des leeren Ofens bis nahe Tmax: 25–30 Minuten, abhängig von Modell und Einsatzbedingungen. Bestimmungsgemäße Verwendung gemäß Betriebsanleitung.

Standardausstattung

• Tmax‑Optionen: 1550 °C oder 1600 °C; empfohlene Arbeitstemperatur bis 1500 °C zur Verschleißreduzierung
• Muffelkammer mit hochwertiger Faserisolierung und SiC‑Heizstäben beidseitig
• Doppelwandiges Gehäuse aus Edelstahl‑Strukturblech mit Zusatzlüftung zur niedrigen Außentemperatur
• Isolationsmaterialien ohne CLP‑Einstufung (EG‑Verordnung 1272/2008)
• Türvarianten: Klapptür (LHTC) als Arbeitsfläche oder Hubtür (LHTCT) mit heißer Seite vom Bediener weg (LHTCT 01/16 nur als Hubtür)
• Schaltanlage mit leistungsmäßig abgestimmten Halbleiterrelais
• Einfacher Austausch der Heizstäbe
• Regelbare Zuluftöffnung und Abluftöffnung in der Decke
• Controller C550 mit Touchbedienung (10 Programme × 20 Segmente)
• NTLog Basic zur Prozessdatenerfassung per USB (für Nabertherm‑Controller)

Zusatzausstattung

• Temperaturwählbegrenzer mit einstellbarer Abschalttemperatur zum Schutz von Ofen und Charge
• Schutzgasanschluss zur Spülung mit nicht brennbaren Prozessgasen (nicht gasdicht)
• Manuelle oder automatische Begasungssysteme
• VCD‑Softwarepaket für Prozesssteuerung, Überwachung und Dokumentation

Technische Tabelle (Auswahl)
Modell | Tmax (°C) | Innen B × T × H (mm) | Volumen (l) | Außen B × T × H (mm) | Anschlussleistung (kW) | Anschluss | Gewicht (kg) | Aufheizzeit (min)
LHTCT 01/16 | 1550 | 110 × 120 × 120 | 1,5 | 340 × 335 × 485 | 3,5 | 1‑phasig | 20 | 30
LHTC(T) 03/16 | 1600 | 120 × 210 × 120 | 3,0 | 415 × 545 × 490 | 8,5 | 3‑phasig | 38 | 30
LHTC(T) 08/16 | 1600 | 170 × 290 × 170 | 8,0 | 490 × 625 × 540 | 12,5 | 3‑phasig | 58 | 25
Hinweise: Außenmaße variieren mit Zusatzausstattung; plus maximal 255 mm bei geöffnetem LHTCT. Aufheizzeiten bezogen auf leeren geschlossenen Ofen bis Tmax −100 K; Anschlussleistung für Standardofen, Optionen können Leistung erhöhen.

Anwendungen und Merkmale
Geeignet für Laborprozesse wie Sintern, Glühen und thermische Behandlungen, bei denen schnelle Aufheizung und reproduzierbare Atmosphärenkontrolle erforderlich sind. Türvarianten zur Anpassung an Handhabungsanforderungen. Sicherheits‑ und Prozessoptionen ermöglichen kontrollierten Betrieb und Nachverfolgbarkeit.

Technische Spezifikationen

• Heiztechnik: SiC‑Heizstäbe beidseitig in der Kammer
• Arbeitstemperaturen: Ausführungen bis 1550 °C oder 1600 °C (modellabhängig)
• Bauweise: fasergefütterte Muffelkammer, doppelwandiges Edelstahlgehäuse mit Lüftung
• Isolierung: faserbasierte Materialien ohne CLP‑Einstufung
• Steuerung: C550 Touch (10 Programme × 20 Segmente) und NTLog Basic für USB‑Aufzeichnung
• Optionen: Übertemperaturbegrenzer, Schutzgasanschluss, manuelle/automatische Begasung, VCD Prozesssteuerung/Dokumentation
• Wartung: austauschbare SiC‑Heizstäbe, servicefreundlicher Zugang zur Schaltanlage
