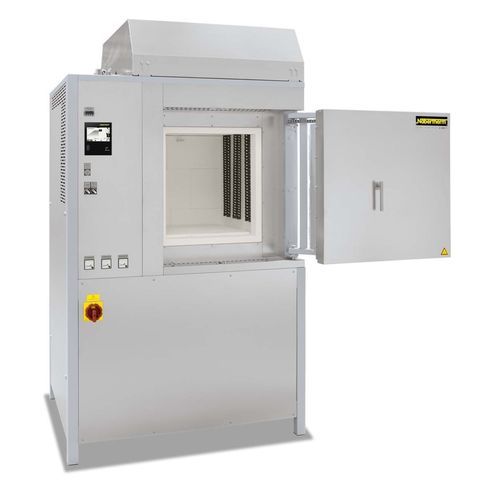

Ofen für Heizzwecke HTC series

SinterLaborEdelstahl

Kurzbeschreibung
Die HTC‑Baureihe (Modelle HTC 16/16 bis HTC 450/16) sind Kammer‑Hochtemperaturöfen, die von beiden Seiten über vertikal montierte SiC‑Stäbe beheizt werden. Sie sind für Sinter‑ und Wärmebehandlungsprozesse bis Tmax 1550 °C ausgelegt (empfohlene maximale Arbeitstemperatur ca. 50 °C unter Tmax). Die Grundkonstruktion entspricht der HT‑Produktlinie und erlaubt verschiedene Nachrüstoptionen.

Funktion und Einsatzbereiche
Geeignet für Sinteranwendungen (z. B. Zirkonoxid) und Prozesse mit reduziertem Wechselspiel zwischen Charge und Heizelementen. Merkmale sind langlebige Deckenisolierung, Faserisolierung mit spezieller Hinterisolierung sowie Optionen für Prozessspülung und Abgasführung zur Nutzung in industriellen Produktionsumgebungen.

Merkmale

• Tmax 1550 °C; empfohlene Arbeitstemperatur ≈50 °C unter Tmax zur Reduzierung des Verschleißes
• Beheizung beidseitig über vertikal montierte SiC‑Stäbe
• Doppelwandiges, hinterlüftetes Edelstahlgehäuse für niedrige Außenflächen­temperaturen und hohe Stabilität
• Faserisolierung mit spezieller Hinterisolierung und langlebiger Deckenaufhängung (keine RCF/Aluminiumsilikatwolle)
• Temperaturgleichmäßigkeit bei 1450 °C bis ±6 °C (DIN 17052‑1)
• Parallelschwenktür mit Kettenführung zur definierten Öffnung/Schließung ohne Isolierungsschäden
• Zweitüren‑Ausführung (vorne/hinten) für größere Modelle
• Labyrinthabdichtung zur Minimierung von Wärmeverlusten im Türbereich
• Bodenverstärkung zum Schutz der Isolierung und zur Aufnahme hoher Lasten (z. B. 5 kg/dm²)
• Abluftöffnung in der Ofendecke mit motorischen Abluftklappen und Edelstahlesse als Schnittstelle zur Absaugung
• Controller P570 (Touch, 50 Programme × 40 Segmente) und NTLog Basic für Prozessdatenaufzeichnung per USB

Technische Daten (Auszug)
HTC 16/16 | Tmax 1550 °C | Innen 200 × 300 × 260 mm | Volumen 16 l | Außen 820 × 690 × 1860 mm | Heizleistung 12,0 kW | Anschlussleistung 16,5 kW | 3‑phasig | Gewicht 220 kg
HTC 40/16 | Tmax 1550 °C | Innen 300 × 350 × 350 mm | Volumen 40 l | Außen 1010 × 800 × 1990 mm | Heizleistung 12,0 kW | Anschlussleistung 16,5 kW | 3‑phasig | Gewicht 420 kg
HTC 64/16 | Tmax 1550 °C | Innen 400 × 400 × 400 mm | Volumen 64 l | Außen 1140 × 890 × 2040 mm | Heizleistung 18,0 kW | Anschlussleistung 41,5 kW | 3‑phasig | Gewicht 660 kg
HTC 128/16 | Tmax 1550 °C | Innen 400 × 800 × 400 mm | Volumen 128 l | Außen 1140 × 1280 × 2040 mm | Heizleistung 26,0 kW | Anschlussleistung 61,0 kW | 3‑phasig | Gewicht 550 kg
HTC 160/16 | Tmax 1550 °C | Innen 500 × 550 × 550 mm | Volumen 160 l | Außen 1250 × 1040 × 2260 mm | Heizleistung 21,0 kW | Anschlussleistung 40,0 kW | 3‑phasig | Gewicht 535 kg
HTC 276/16 | Tmax 1550 °C | Innen 500 × 1000 × 550 mm | Volumen 276 l | Außen 1340 × 1600 × 2290 mm | Heizleistung 36,0 kW | Anschlussleistung 73,0 kW | 3‑phasig | Gewicht 1300 kg
HTC 450/16 | Tmax 1550 °C | Innen 500 × 1150 × 780 mm | Volumen 780 l | Außen 1380 × 1820 × 2570 mm | Heizleistung 64,0 kW | Anschlussleistung 118,0 kW | 3‑phasig | Gewicht 1450 kg

Zusatzausstattung

• Kühlsystem zum kontrollierten Abkühlen (Temperaturgradient oder vorgegebene Frischluftmenge, segmentierbar über Controller)
• Thermoelementdurchführung mit Schraubverschluss und kalibriertem Thermoelement
• Schutzgasanschluss für Inert‑/nicht brennbare Prozessgase (nicht vollständig gasdicht)
• Automatisches Begasungssystem mit Magnetventil und Durchflussmesser, steuerbar über Controller
• Bodenisolierung aus Schamottleichtsteinen für höhere Bodenlasten (Tmax bis 1700 °C)
• Hubtür und automatische Türverriegelung inkl. Türkontaktschalter
• Schutzvorrichtung für Heizelemente gegen mechanische Beschädigung; spezielle Heizelementausführungen
• Ethernet‑Schnittstelle

Spezifikationen

• Beheizung: vertikal montierte SiC‑Stäbe, beidseitig
• Isolierung: Faserisolierung mit spezieller Hinterisolierung; keine RCF‑Materialien
• Aufbau: doppelwandiges, hinterlüftetes Edelstahlgehäuse; verstärkte Sohle; Labyrinthabdichtung
• Steuerung & Daten: P570 Touchcontroller (50 Programme × 40 Segmente); NTLog Basic (USB)
• Prozessoptionen: Schutzgas‑/Begasungssystem, automatische Gasversorgung, Thermoelementdurchführungen, Kühlsysteme, schamottierte Sohle
• Temperaturgleichmäßigkeit: ±6 °C bei 1450 °C (DIN 17052‑1)
