Kalibrierofen HFL series

Schmelzfür HeizzweckeLabor

Kurzbeschreibung
Die Hochtemperaturöfen HFL 16/16 – HFL 160/17 verfügen über eine robuste Auskleidung aus leichten Feuerleichtsteinen mit spezieller Hinterisolierung. Sie sind für Prozesse geeignet, die aggressive Gase oder Säuren erzeugen können (z. B. Glasschmelze), und erreichen je nach Modell Tmax von 1600 °C oder 1700 °C. Der Ofenboden ist aus leichten Feuerleichtsteinen ausgeführt, um höhere Beladungsgewichte aufzunehmen. NTLog Basic für Nabertherm-Controller ermöglicht die Prozessdatenerfassung auf USB.

Produktmerkmale

• Serie HFL: ähnlich wie HT‑Hochtemperaturöfen, jedoch mit Feuerleichtstein-Auskleidung für aggressive Prozessbedingungen.
• Tmax: 1600 °C oder 1700 °C (modellabhängig).
• Beheizung: Molybdän-Disilizid (MoSi2) Heizelemente.
• Robuste Feuerleichtsteinisolierung mit spezieller Hinterisolierung.
• Gemauerter Ofenboden aus Feuerleichtsteinen für höhere Beladungen.
• Verwendung innerhalb der Grenzen der Betriebsanleitung.
• NTLog Basic zur Aufzeichnung von Prozessdaten auf USB‑Stick.

Zusatzausstattung

• Kühlsystem zum Abkühlen des Ofens mit definiertem Temperaturgradienten oder voreingestellter Frischluftmenge; Betriebsarten segmentweise über Extrafunktion des Controllers schaltbar.
• Thermoelementdurchführung mit Schraubverschluss.
• Thermoelemente für die Heizungsregelung mit Kalibrierzertifikat.
• Schutzgasanschluss zum Spülen mit nicht brennbaren Prozessgasen (nicht vollständig gasdicht).
• Automatisches Begasungssystem mit Magnetventil und Schwimmer-Durchflussmesser, gesteuert über die Extrafunktion des Controllers.
• Türvarianten mit Hub- bzw. Parallelöffnung und automatische Türverriegelung inkl. Türkontaktschalter.
• Schutzvorrichtungen für Heizelemente gegen mechanische Beschädigung (optional).
• Ethernet-Schnittstelle.

Galerie - Bildlegenden

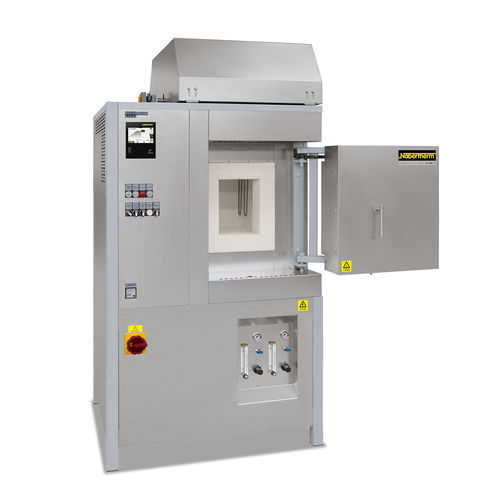

• Hochtemperaturofen HFL 16/17 DB50 mit Begasungssystem.
• HFL 16/17 DB50 mit Begasungssystem (alternative Ansicht).
• Automatisches Begasungssystem mit Magnetventil und Schwebekörper-Durchflussmesser.
• Thermoelementdurchführung in der Ofendecke mit Stativ.
• Feuerleichtsteine und MoSi2‑Heizelemente.
• Optionaler Heizelementschutz zum Vermeiden mechanischer Beschädigungen beim Be- und Entladen.

Technische Daten (Auszug)
Modell | Tmax (°C) | Innen B x T x H (mm) | Volumen (l) | Außen B x T x H (mm) | Anschlussleistung (kW) | Anschluss | Gewicht (kg)
HFL 16/16 | 1600 | 200 x 300 x 260 | 16 | 1010 x 890 x 1990 | 12,5 | 3‑phasig | 530
HFL 40/16 | 1600 | 300 x 350 x 350 | 40 | 1140 x 940 x 2260 | 12,5 | 3‑phasig | 735
HFL 64/16 | 1600 | 400 x 400 x 400 | 64 | 1240 x 990 x 2310 | 18,5 | 3‑phasig | 910
HFL 160/16 | 1600 | 500 x 550 x 550 | 160 | 1410 x 1240 x 2490 | 21,5 | 3‑phasig | 1290
HFL 16/17 | 1700 | 200 x 300 x 260 | 16 | 1010 x 890 x 1990 | 12,5 | 3‑phasig | 530
HFL 40/17 | 1700 | 300 x 350 x 350 | 40 | 1140 x 940 x 2260 | 12,5 | 3‑phasig | 735
HFL 64/17 | 1700 | 400 x 400 x 400 | 64 | 1240 x 990 x 2310 | 18,5 | 3‑phasig | 910
HFL 160/17 | 1700 | 500 x 550 x 550 | 160 | 1410 x 1240 x 2490 | 21,5 | 3‑phasig | 1290

Hinweise
Außenabmessungen variieren bei Ausführung mit Zusatzausstattung. Bei einigen Varianten erfolgt die Beheizung nur zwischen zwei Phasen. Die angegebene Anschlussleistung bezieht sich auf den Standardofen und kann sich mit Zusatzausstattung erhöhen.

Eigenschaften / technische Spezifikationen

• Beheizung: Molybdän‑Disilizid (MoSi2) Heizelemente.
• Isolierung: Feuerleichtsteine mit spezieller Hinterisolierung; für verwandte Modelle sind auch Faserisolierungen verfügbar.
• Ofenboden: gemauerte Feuerleichtstein‑Sole zur Aufnahme höherer Beladungsgewichte.
• Controller/Datenaufzeichnung: NTLog Basic über USB.
• Mögliche Optionen: Schutzgas‑Spülung, automatisches Begasungssystem, kalibrierte Thermoelemente, Kühlung mit definiertem Temperaturgradient, Heizelementschutz, Hub-/Paralleltür, automatische Türverriegelung, Ethernet‑Schnittstelle.
• Mehrere Baugrößen verfügbar; siehe Tabelle für Abmessungen, Volumen, Anschlussleistung und Gewicht.
