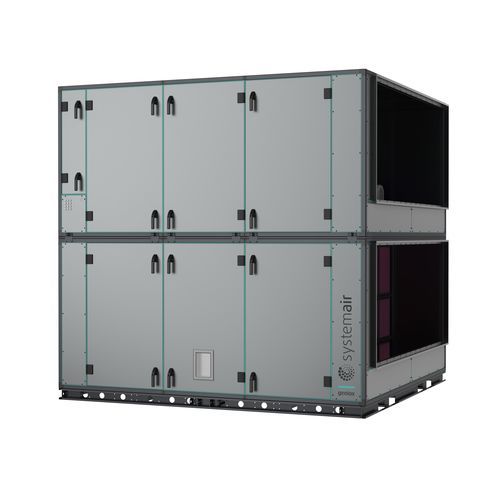

Luftaufbereitungsanlage für Krankenhaus Geniox

modularDachHygiene

Überblick
Geniox ist eine modular aufgebaute, vollständig anpassbare Baureihe von Luftbehandlungsgeräten (AHU) mit hoher Flexibilität, vielfältigen Einsatzmöglichkeiten und intelligenten Steuerungen. Die Baureihe ist für Innen- und Außenaufstellung ausgelegt und auf Energieeffizienz, Langlebigkeit und hygienische Leistungsmerkmale optimiert.

Hauptmerkmale

• Volumenströme: Von 750 bis 110.000 m³/h (0,21 - 30,6 m³/s).
• Konfigurationen: In-line, gestapelt und side-by-side (niedrige Bauhöhe).
• Wärmeübertrager-Optionen: Rotor, Gegenstrom, Kreuzstrom und Umlauf-Wärmetauscher (run-around).
• Integrierte Wärmepumpe: Verfügbare reversible Integrationsvarianten (Geniox HP DFN mit natürlichem Kältemittel R290).
• Systemair Access: Integriertes Steuerungssystem mit drahtloser Kommunikation (Smartphone/Tablet/NaviPad), Modbus, Cloud-Überwachung und Plug-and-Play-Konzept.
• #HygienicByDesign: Hygienische Ausführungsoptionen sind für die Baureihe verfügbar.

Vorteile

• Gestaltungsfreiheit: Modulares Design auf Basis standardisierter Sektionen ermöglicht zahlreiche Konfigurationen.
• Einfache Konfiguration: Konfiguration über SystemairCAD; Systemair bietet außerdem Konfigurationsservice an.
• Minimale Energieverluste und langlebige Konstruktion: 60 mm Dämmung zur Reduzierung von Wärmeverlusten und Wärmebrücken; von Systemair konzipierte Griffe, Scharniere und Inspektionsfenster für lange Lebensdauer.
• Einfache Steuerung und Betrieb: Integriertes Systemair Access Steuerungssystem zur Optimierung der Lüftungsleistung und des Innenraumklimas, zur Reduzierung des Energieverbrauchs.

Komponenten und Optionen

• Wärmeübertrager: Rotor (Wärmerad), Platten (Kreuzstrom und Gegenstrom), run-around; Rotoreffizienz bis zu 87 %, Platten-Gegenstrom bis zu 90 %, Kreuzstrom bis zu 85 %, run-around bis zu 80 %.
• Wärmetauscher-/Heizkörper: Heizregister (Wasser oder Kältemittelkondensation; Kupferrohre & Aluminiumlamellen Standard), elektrische Heizung mit Edelstahl-Heizelementen; Kühlregister (Wasser oder direktverdampfendes Kältemittel, DX).
• Wärmepumpe: Integriertes reversibles Wärmepumpenmodul mit invertergesteuertem Scroll-Kompressor und rotativem Wärmeübertrager für Heizen und Kühlen.
• Ventilatoren: Große Auswahl an direkt angetriebenen Plug-Fans mit aerodynamischen Schaufeln und rotierenden Diffusoren; statischer Wirkungsgrad bis zu 75 %. Motoroptionen: EC (IE5), PM (IE4) oder AC (IE3). Ventilatoren statisch und dynamisch ausgewuchtet.
• Klappen: Erfüllen Leckagerate 4C (EN 1751:2014), gegenläufige aerodynamisch geformte Aluminiumlamellen für geringen Druckverlust.
• Befeuchter: Adiabatische Befeuchteroption; komplette Einheit mit Befeuchtungselementen, Auffangwanne/Rahmen in Edelstahl AISI 304, Umwälzpumpe, Regelventilen, Überlauf, Entleerungsventil und Schwimmerventil; kann in die Zuluft nach dem Heizregister oder in die Abluft vor dem Wärmeübertrager zur indirekten adiabatischen Kühlung eingebaut werden.
• Filter: Plattenfilter (Coarse 65% / G4 äquivalent EN ISO 16890), Taschenfilteroptionen mit großer Fläche und langer Lebensdauer; optionale Deltri+ viruzide Filter mit ePM1 90% Effizienz und nachgewiesener viruzider Wirkung.
• Schalldämpfer: Absorptionsschalldämpfer mit Lamellen, für Trocken- und Nassreinigung verfügbar, reduziert die vom Gerät ins Kanalsystem abgegebene Schalleistung.
• Installation: Für Innen- und Außenaufstellung ausgelegt; Grundrahmen kann in voller Länge oder in Segmenten geliefert werden, um Montagearbeiten vor Ort zu erleichtern.

Konstruktion, Materialien und Konformität

• Grundrahmen: Werks- oder bauseitig montierbar, in voller Länge oder in Segmenten.
• Gehäuse: Dämmklasse T2, Wärmebrückenklasse TB2, Leckagerate L1 (M), Durchbiegungsklasse D1; flexible Auswahl an Materialien und Oberflächenbehandlungen (vorlackiert oder ZM310); Paneele und Türen in Korrosionsklasse C5 verfügbar.
• Richtlinien und Konformität: Konform mit Maschinenrichtlinie 2016/42/EG, Ökodesign-Richtlinie 1253/2014, EMV-Richtlinie 2014/30/EU, Niederspannungsrichtlinie 2014/35/EU und Druckgeräterichtlinie 2014/68/EU.

Zusätzliche Hinweise
Varianten umfassen Geniox Side-by-Side (SBS) flache Dachgeräte, Geniox-Modelle mit ECO-Wärmeübertragern (höherer Wirkungsgrad und geringerer Druckverlust bei gleicher Baugröße) sowie Modelle mit fortschrittlicher Enteisungstechnik für Gegenstromwärmeübertrager, geeignet für extreme Klimazonen.

Technische Daten

• Volumenstrombereich: 750 – 110.000 m³/h (0,21 – 30,6 m³/s).
• Dämmstärke: 60 mm.
• Gehäuseklassen: Wärmedämmung T2; Wärmebrücken TB2; Leckage L1 (M); Durchbiegung D1; Korrosionsklasse C5 für Paneele und Türen.
• Wärmeübertrager-Typen: Rotor (bis 87% Wirkungsgrad), Platte (Gegenstrom bis 90%, Kreuzstrom bis 85%), Run-around (bis 80%).
• Ventilatorwirkungsgrad: Plug-Fans mit statischem Wirkungsgrad bis zu 75%; Motoroptionen IE5 (EC), IE4 (PM), IE3 (AC).
• Steuerungssystem: Integriertes Systemair Access mit drahtloser Kommunikation, Modbus, Cloud-Monitoring, Steuerung per Smartphone/Tablet/NaviPad.
• Befeuchter: Adiabatischer Typ; Auffangwanne und Rahmen in Edelstahl AISI 304; komplettes Zubehörset (Pumpe, Ventile, Überlauf, Schwimmer).
• Filter: Plattenfilter Coarse 65% (Äquiv. G4 EN ISO 16890); Taschenfilteroptionen; optionale Deltri+ viruzide Filter ePM1 90%.
• Wärmepumpe: Integriertes reversibles Modul mit invertergesteuertem Scroll-Kompressor (verfügbar für bestimmte Geniox HP Varianten, inkl. natürlicher Kältemitteloption R290).
• Installation: Innen- und Außenaufstellung; Grundrahmenoptionen für Transport und Montage vor Ort.
