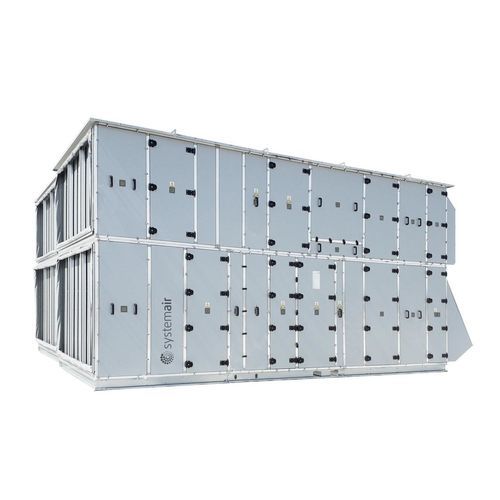

Luftaufbereitungsanlage für Klimaanlagen KA

für KrankenhausmodularHygiene

Overview
Die Systemair KA‑Einheiten sind eine modulare Luftbehandlungslösung, ausgelegt für Flexibilität und energieeffizienten Betrieb. Jedes Modul ist für zuverlässige Leistung optimiert; die Serie liefert Eurovent‑zertifizierte Werte.

Key features

• Modulares Design mit mehreren Größen
• Ausführungen: Standard, Hygiene oder Korrosionsbeständig
• Montage innen oder außen möglich
• Breites Anwendungsspektrum (Gewerbe, Industrie, Medizinalbereiche)
• Vollautomatischer Betrieb mit integrierter Steuerung
• Auswahl und Berechnung über airCalc++

Completely modular
KA‑Einheiten sind vollständig modular und werden in 46 Standardgrößen sowie 14 zusätzlichen Großgrößen angeboten, um Luftvolumen und Einbauanforderungen abzudecken.

Flexible application
Erhältlich in Standard‑, Hygiene‑ und korrosionsbeständigen Ausführungen zur Anpassung an unterschiedliche Belüftungsanforderungen.

Indoor/outdoor installation
Für Innen‑ und Außenaufstellung geeignet; werkseitig integriertes Steuerungssystem im Lieferumfang.

Certified performance
Berechnete und gemessene Leistungsdaten sind Eurovent‑zertifiziert. Hygienische Ausführungen sind vom Hygiene‑Institut des Ruhrgebiets, Gelsenkirchen, zertifiziert.

Quality and compliance
Hergestellt gemäß Ökodesign‑Richtlinie, Maschinenrichtlinie, Niederspannungsrichtlinie, EMV‑Richtlinie und relevanten Normen wie EN 1886, EN 13053 und EN 16798‑3.

• Mechanical properties in accordance with EN 1886:
• Wärmedurchgangskoeffizient Klasse T2
• Wärmebrückenklasse TB2 / TB3
• Mechanische Festigkeit Gehäuse Klasse D1
• Gehäuse‑Luftdurchlässigkeit Klasse L1 / L2

Doors and access
Schwenkbare Türen und abnehmbare Paneele ermöglichen den Zugang zu internen Komponenten für Wartung und Inspektion.

Base frame
Der feuerverzinkte Bodenrahmen schützt vor Korrosion und Beschädigung, sorgt für Tragfähigkeit und Stabilität und erleichtert Transport und Montage. Optionen:

• 125 mm Bodenrahmen (ohne Füße)
• 250 mm Bodenrahmen (ohne Füße)
• 125 mm Bodenrahmen mit 110–175 mm verstellbaren Füßen

Der Rahmen wird mit Hebeösen geliefert. Ein optionaler 125 mm Zwischenbodenrahmen ist für größere Baugrößen verfügbar.

Handles and hinges
Robuste Scharniere und Griffe erhöhen Lebensdauer, Sicherheit und Dichtigkeit des Gehäuses.

Panels
Doppelschalige Isolierpaneele mit unterbrochenem Wärmebrückenelement, von außen am Rahmen verschraubt.

Insulation

• Material: Steinwolle
• Dicke: 50 mm
• Dichte: 100 kg/m3
• Nicht brennbar, Klasse A1 (EN 13501‑1)

Jackets and built‑in element materials

• ZnAlMg beschichteter Stahl
• Vorgeklebtes, feuerverzinktes Stahlblech RAL 9006
• Edelstahlblech AISI 304 (Nr. 1.4301)
• Edelstahlblech AISI 316L (Nr. 1.4404)

Frame profiles and corners
Aluminiumprofilrahmen (AlMgSi, EN AW‑6060) mit abgerundeten Nylon‑Ecken (PA6+GF20%). Varianten: mit unterbrochener Wärmebrücke, lackiert RAL9006 oder eloxiert.

Joints and sealing tapes
Selbstklebendes Dichtband wird an den Fugen fester, nicht abnehmbarer Paneele verwendet; für Türen wird je nach Ausführung selbstklebendes oder geschäumtes Band eingesetzt. Alle Dichtbänder und die vergossene PU‑Dichtmasse haben eine geschlossene Zellstruktur und sind resistent gegen Schimmel und Mikroorganismen. Dichtungsoptionen:

• Dichtstoff an den unteren Öffnungen des Innengehäuses (Standard)
• Dichtstoff an allen festen Paneelöffnungen des Innengehäuses (Hygiene)
• Dichtstoff an allen festen Paneelöffnungen des Außengehäuses (Außen)

KA — Standard
Standardausführungen entsprechen den allgemeinen technischen, sicherheitsrelevanten und hygienischen Anforderungen für die Belüftung von Wohngebäuden, Schulen, Geschäftsräumen und Industrieanlagen.

KA — Hygienik
Hygienische Ausführungen erfüllen zusätzliche Anforderungen für medizinische Einrichtungen und sind vom Hygiene‑Institut des Ruhrgebiets gemäß DIN 1946‑4, VDI 6022‑1, ÖNORM H6021, ÖNORM H6020, VDI 3803‑1 und SWKI VA104‑01 / SWKI VA105‑01 zertifiziert.

Construction, control and selection

• Construction: Gehäuse besteht aus Montagerahmen, Paneelen und Bodenrahmen; Breite und Höhe abhängig vom benötigten Luftvolumen, Geometrie und Gerätetyp; Länge abhängig von eingebauten Funktionselementen und Einbausituation; Innenraum und freiliegende Bauteile mit glatten oder abgerundeten Kanten.
• Control: Das KA‑Steuerungssystem ermöglicht die Anpassung der Betriebsparameter über ein Handterminal oder ein Gebäudeleitsystem (PC/Smartphone).
• Selection: airCalc++ bietet schnelle Auswahl und thermodynamische Berechnung sowie technische Daten für alle Module, Wärmerückgewinnung und Batterien, Energieverbrauch, Akustik, detaillierte Zeichnungen, Abmessungen und Gewichte sowie Mollier‑Diagramme.

Technical specifications

• Serie: KA
• Modulares Design: 46 Standardgrößen + 14 zusätzliche Großgrößen
• Ausführungen: Standard, Hygienic, Corrosion‑resistant
• Installation: Innen oder Außen
• Steuerung: Werkseitig integriertes Steuerungssystem; einstellbar via Handterminal oder BMS (PC/Smartphone)
• Zertifizierungen: Eurovent‑zertifizierte Leistung; Hygienezertifizierung durch Hygiene‑Institut des Ruhrgebiets (hygienische Einheiten)
• Anwendbare Richtlinien und Normen: Ecodesign, Machinery Directive, Low Voltage Directive, EMC Directive; EN 1886, EN 13053, EN 16798‑3
• EN 1886 mechanische Eigenschaften: Wärmedurchgang T2; Wärmebrücke TB2 / TB3; Mechanische Festigkeit D1; Gehäuse‑Luftdurchlässigkeit L1 / L2
• Paneel‑Isolierung: Steinwolle, 50 mm Dicke, 100 kg/m3 Dichte, nicht brennbar Klasse A1 (EN 13501‑1)
• Paneelmaterialien: ZnAlMg beschichteter Stahl; vorlackiertes verzinktes Stahlblech RAL 9006; Edelstahl AISI 304; Edelstahl AISI 316L
• Bodenrahmen‑Optionen: 125 mm; 250 mm; 125 mm + 110–175 mm verstellbare Füße; Hebeösen; optionaler 125 mm Zwischenbodenrahmen für größere Größen
• Rahmen: Aluminiumprofil AlMgSi (EN AW‑6060) mit abgerundeten Nylon‑Ecken (PA6+GF20%); erhältlich mit unterbrochener Wärmebrücke, lackiert RAL9006 oder eloxiert
• Dichtungsoptionen: standard (untere Öffnungen innen), hygienic (alle festen internen Paneelöffnungen), outdoor (alle festen externen Paneelöffnungen)
• Auswahlwerkzeug: airCalc++ (Berechnungen Module, Wärmerückgewinnung und Batterien; Energieverbrauch; Akustik; Zeichnungen; Abmessungen & Gewichte; Mollier‑Diagramm)
