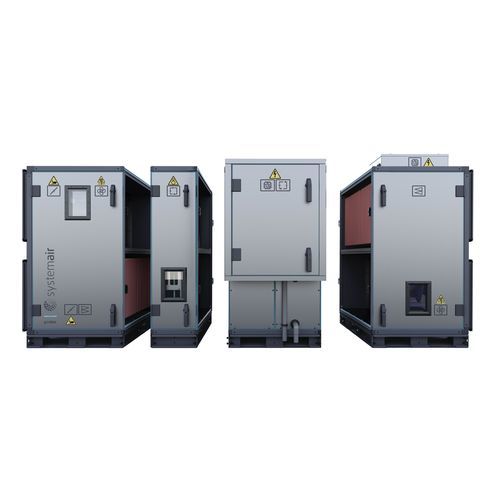

Luftaufbereitungsanlage für Klimaanlagen Geniox HP

kompaktmodular

Übersicht
Die Geniox HP‑Reihe ist eine modulare Familie von Lüftungsgeräten (AHU) mit integriertem Rotationswärmeaustauscher und integrierter reversibler Wärmepumpe, werksgeprüft, mit Kältemittel befüllt und bereit für die schnelle Installation vor Ort. Die Lösung bietet hohe Wärme­rückgewinnung bei niedrigen Temperaturen und effiziente Zuluftkühlung im Sommer.

Hauptmerkmale

• Integrierte reversible Wärmepumpe für präzise Zuluftkühlung oder -heizung nach voreingestellten Parametern.
• Danfoss Scroll‑Kompressor mit frequenzgeregeltem Antrieb und PM‑Motor für effiziente, stufenlose Leistungsanpassung.
• Elektronisches Expansionsventil für stabile Kältemittelregelung und Vermeidung fehlerhafter Betriebszustände.
• Stufenlose Regelung von Kühl- und Heizleistung für genaue Steuerung.
• Hohe COP‑ und EER‑Werte zur Reduzierung des Energieverbrauchs.
• Rotationswärmeaustauscher mit hoher Rückgewinnung und niedrigem Druckverlust (trocken bis zu ~90% Wirkungsgrad).
• Hydrophil behandelte Zu‑ und Abluftwickel für geringen Druckverlust; Tropfenabscheider nicht erforderlich.
• Optionaler Zuheizer (standardmäßig bei Auslegungstemperatur < –17°C) oder als separates Modul verfügbar.
• Gehäuse: 60 mm Mineralwolldämmung, thermische Klasse T2/TB2; Korrosionsschutz der Paneele Klasse C5.
• Energieeffiziente EC Plug‑Fans (hohe Effizienz, geringe Schallpegel, niedrige SFP‑Werte).

Installation & Konstruktion

• Ausgeliefert als werksgeprüfte Plug‑and‑Play‑Lüftungseinheit; keine Außengeräte oder externe Kältemittelleitungen erforderlich.
• Kompaktes, modulares Design spart Einbaufläche (bis zu ~25% Platzersparnis gegenüber anderen integrierten Wärmepumpensystemen).
• Module so dimensioniert, dass sie durch Standardtüren passen: kleinere Einheiten durch 800 mm Türen; größere durch 900 mm Türen; die Wärmepumpe befindet sich typischerweise in einem einzelnen Modulabschnitt.

Steuerung & Konnektivität

• Integriertes Systemair Access Steuerungssystem, jetzt mit Funkkommunikation.
• Bedienoptionen: NaviPad Handpanel, Access Connect App für Smartphone/Tablet oder lokale Bedienoberfläche.
• Modbus‑Kommunikation zu internen Komponenten zur Vereinfachung der Verdrahtung; Cloud‑Service für vollständiges Monitoring und Fernzugriff verfügbar.
• Vorkonfigurierte Funktionen zur Optimierung des AHU‑Betriebs und für eine schnelle Inbetriebnahme (Plug‑and‑Play‑Konzept).

Varianten

• Geniox HP DF (Defrost Free): Entwickelt für maximale ganzjährige Wärmerückgewinnung; kein Abtauzyklus erforderlich; Heizung bis approx. –20°C ohne Vorheizung; optimiert für höchste EER/COP; 8 Baugrößen; Luftvolumen approx. 720–20.000 m³/h (0,2–5,5 m³/s).
• Geniox HP: Entwickelt für Komfortkühlung mit effizienter Kälterückgewinnung; Heizung bis approx. –12°C ohne Vorheizung (Nachheizung typischerweise erforderlich in einigen Konfigurationen); 9 Baugrößen; Luftvolumen approx. 720–30.000 m³/h (0,2–8,3 m³/s).

Vorteile

• All‑in‑one‑AHU reduziert die Gebäudefläche und vereinfacht die Installation.
• Schnelle, einfache Montage und Inbetriebnahme — vorkonfiguriert, werksbefüllt und geprüft.
• Niedrige Betriebskosten durch hocheffiziente Komponenten und intelligente Steuerung.
• Benutzerfreundliche Überwachung und Zugriff über App, NaviPad oder Cloud‑Services.

Merkmale / Technische Daten

• Bezeichnung: Geniox HP Serie
• Volumenstrombereich: 720–30.000 m³/h (approx. 0,2–8,3 m³/s), abhängig vom Modell; Geniox HP DF deckt bis zu ~20.000 m³/h für die DF‑Variante ab
• Anzahl der Baugrößen: Geniox HP DF: 8 Größen; Geniox HP: 9 Größen
• Wärmepumpe: integrierte reversible Wärmepumpe (werksbefüllt) mit Danfoss Scroll‑Kompressor und PM‑Motor
• Steuerung: Systemair Access mit Funkkommunikation, NaviPad, Access Connect App, Modbus und Cloud‑Monitoring
• Wärmerückgewinnung: Rotationswärmeaustauscher, Trockenwirkungsgrad bis zu ~90%
• Wärmeübertrager: hydrophil behandelte Wärmeübertrager, geringer Druckverlust
• Optionaler Zuheizer: verfügbar und Standard bei Auslegung < –17°C
• Betriebsheizmodus: Geniox HP DF bis approx. –20°C ohne Vorheizer; Geniox HP bis approx. –12°C (Nachheizung typischerweise erforderlich)
• Gehäuse: 60 mm Mineralwolldämmung (T2/TB2); Korrosionsschutz C5 (Paneele)
• Ventilatoren: EC Plug‑Fan‑Module (hohe Effizienz, niedriger SFP)
• Installation: Plug‑and‑Play, kein Außengerät oder Kältemittelleitungen erforderlich
• Kompakt: Modulare Sektionen dimensioniert zum Durchgang typischer Türen (800–900 mm) für einfachere Handhabung vor Ort
