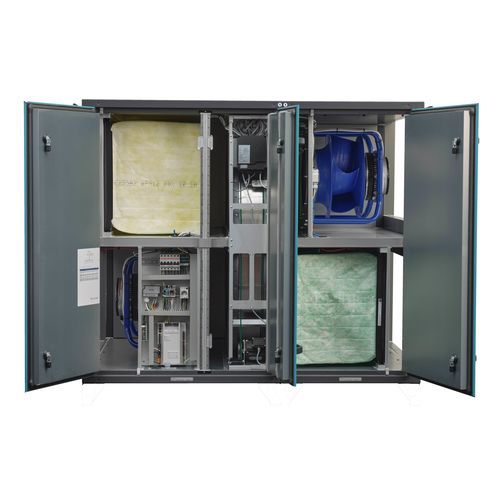

Luftaufbereitungsanlage für Klimaanlagen Geniox Core

modularkompaktDach

Überblick
Die Geniox Core Lüftungsgeräte sind kompakte, modulare HLK‑Einheiten, die hohe Energieeffizienz bei geringem Platzbedarf bieten. Die Geräte sind für Innen‑ und Außenaufstellung erhältlich und können mit integrierter, vorprogrammierter Steuerung oder ohne Steuerung zur Installation vor Ort geliefert werden.

Hauptmerkmale

• Modulare Standard‑Einheit in 7 Größen erhältlich.
• Volumenströme von 750 bis 17.500 m³/h (0,2–4,9 m³/s).
• Geeignet für Innen‑ und Außenaufstellung.
• In mehreren Sektionen lieferbar (knock‑down‑Option verfügbar) für einfachen Transport und Montage in engen Bereichen.
• Steuerungsoptionen: integrierte, vorprogrammierte Steuerung oder Lieferung ohne Steuerung (verschlossene Kabeldurchführungen für Vor‑Ort‑Verdrahtung).

Installation & Flexibilität

• Innenaufstellung: Geräte in 2 oder 3 Sektionen zur Aufnahme rotierender Wärmetauscher; Klappen und Batterien können in den Kanal oder nahe den Zuluftanschlüssen montiert werden.
• Außenaufstellung: Geräte als einbaufertige Dachgeräte mit allen Komponenten im Inneren oder mit Batterien und Rohrleitungen innerhalb des Gebäudes zur Vereinfachung der Wasseranschlüsse und Verringerung der Frostgefahr.
• Montagesatz für Kanalbefestigung enthalten: Schrauben, Schellen und Dichtung.

Leistung & Komponenten

• Ventilatoren: Plug‑Fans mit aerodynamischen Schaufeln, einflutig, freier Ausblas; statische Effizienz bis zu 75 %; EC‑Motoroption (IE5). Laufrad und Motor statisch und dynamisch ausgewuchtet.
• Wärmerückgewinnung: Varianten mit rotierendem Wärmetauscher für hohe Rückgewinnung bei kompakter Bauweise.
• Batterien: Heizung (Wasser oder elektrisch), Kühlung (Wasser oder DX) und Umschaltbatterien für Wasser. Batterien können im Kanal (innen) oder innerhalb des AHU (außen) montiert werden.
• Wärmepumpenoption: Integrierte reversible Wärmepumpe in einer Sektion (R410A). Varianten (HP DF und HP) ermöglichen ganzjährigen Betrieb mit Regelung 5–100 %.
• Filter: Taschenfilter (große Fläche) und Plattenfilter. Typische Klassen: Coarse G4, ePM10 M5, ePM2.5 M6, ePM1 F7/F8/F9 und CITY‑FLO Varianten.
• Schalldämpfer: kanalmontiert (innen) oder im AHU installiert (außen) zur Einhaltung akustischer Vorgaben.

Normen & Gehäuse

• Gehäuse geprüft gemäß EN 1886.
• Modellklassifizierungen: Durchbiegung D1; Luftdichtheit L1(M); Filter‑Bypass‑Leckage F9; Wärmedämmung T2(M); Wärmebrückenkategorie (M).
• Paneele und Türen: Korrosionsklasse C5 gemäß EN ISO 12944‑2:2000.
• Standardgehäusematerial: Zink‑Magnesium (ZM310). Optional vorlackierte Oberflächen (z. B. RAL 9005 Schwarz, RAL 7024 lichtgrau).

Vorteile

• Maximale Flexibilität: kompakte, kurze Geräte für enge Einbausituationen; Klappen und Batterien können extern montiert werden, wenn Platz vorhanden ist.
• Innen‑ oder Außenaufstellung: Innenaggregate in Sektionen für rotierende Tauscher; Außenaggregate als einteilige Lösungen oder mit Batterien im Gebäudeinneren erhältlich.
• Schnelle Montage: Lieferung in mehreren Sektionen für zügige Montage; einfache Verdrahtung zwischen Sektionen; verschraubte und geklemmte Befestigungen für Klappen und Batterien.
• Steuerungsoptionen: Lieferung ohne Steuerung (vorbereitet für Installation) oder mit integrierter, vorprogrammierter Steuerung, zugänglich über Systemair Access.

Anwenderhinweise & Support

• Knock‑down‑Version verfügbar für Transport durch enge Durchgänge (vorbereitet für Demontage und Wiederzusammenbau).
• Umfassende Installations‑, Inbetriebnahme‑ und Bedienungsanleitungen für Geniox Core‑Modelle verfügbar.
• Instruktionsvideos und Videoanleitungen zur Unterstützung von Installation, Einrichtung und Wartung verfügbar.

Technische Daten

• Serie / Modell: Geniox Core
• Produktcode auf der Seite referenziert: #G1183
• Volumenstrombereich: 750–17.500 m³/h (0,2–4,9 m³/s)
• Verfügbare Größen: 7 Standardgrößen
• Sektionen: 1 (außen) / 2 oder 3 (innen, abhängig von Wärmetauscher und Optionen)
• Ventilatoren: Plug‑Fans mit aerodynamischen Schaufeln; statische Effizienz bis 75 %; EC‑Motoroption (IE5)
• Wärmerückgewinnung: Optionen mit rotierendem Wärmetauscher; hohe Rückgewinnungseffizienz
• Wärmepumpe: Integrierte reversible Wärmepumpenoption (R410A), Varianten für Heizen/Kühlen und Regelung 5–100 %
• Heizbatterien: Wasser oder elektrisch
• Kühlbatterien: Wasser oder DX
• Filter: Taschenfilter (z. B. ePM1 F7, F8, F9), Plattenfilter (G4, M5)
• Schalldämpfer: kanalmontierbar oder im AHU integrierbar
• Gehäuse: Zink‑Magnesium ZM310 Standard; optionale vorlackierte Oberflächen; Korrosionsklasse C5
• EN 1886 zugeordnete Klassen: Durchbiegung D1; Luftdichtheit L1(M); Filter‑Bypass‑Leckage F9; Wärmedämmung T2(M); Wärmebrückenkategorie (M)
• Lieferung: mehrere Sektionen mit Montage vor Ort; Montagesatz für Kanalinstallationen enthalten
• Installationsvarianten: Innen (2–3 Sektionen) oder Außen (1 Sektion), Batterien im AHU oder im Gebäude platziert
