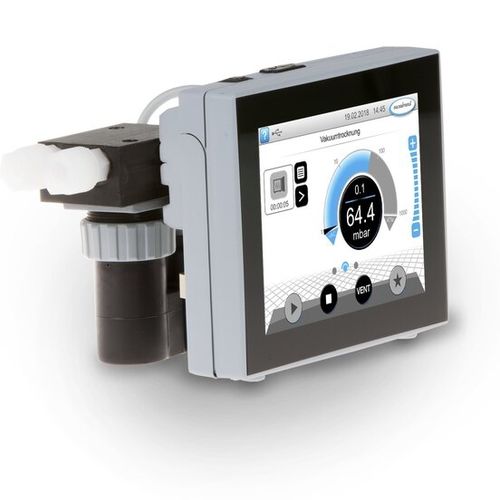

Eingebauter Vakuumregler VACUU·SELECT

Kurzbeschreibung

• Komplett geliefert und betriebsbereit, einschließlich integrierter chemischer Magnet‑Isolier‑Ventil, Rückschlagventil und üblichen Schlauchanschlüssen
• Vordefinierte Vakuum‑Applikationen und automatische Siedepunkterkennung sparen Bedienzeit
• Einfache Inline‑Installation zwischen Pumpe und Vakuumanwendung; Messung im Ventilblock
• Integriertes Belüftungsventil ermöglicht Inertgas‑Spülung oder kontrollierte Belüftung
• Integriertes Rückschlagventil minimiert Beeinflussungen durch benachbarte Anwendungen am gleichen Vakuumnetz

Produktbeschreibung
Der VACUU·SELECT Kompakt‑Controller ist ein Zweipunkt‑Vakuumregler zur Steigerung der Prozesseffizienz für Labor‑ und technische Anwendungen, die an vorhandene Vakuumquellen (Einzelpumpen oder VACUU·LAN‑Netze) angeschlossen sind. Erhältlich als Tisch‑, Stativ‑ oder Einbauversion für Laborarbeitsplätze, integriert das Gerät den VACUU·SELECT Vakuumcontroller, einen Keramik‑Membran‑Vakuumsensor, ein chemikalienbeständiges Magnet‑Isolier‑Ventil, ein Rückschlagventil und ein Belüftungsventil. Die anwendungsorientierte Benutzeroberfläche bietet manuelle Sollwertregelung, vordefinierte Vakuumprozesse und die Möglichkeit, eigene Programme per Drag‑and‑Drop zu erstellen. Bei Lösungsmittelverdampfung erkennt der Controller den Siededruck automatisch und hält den Druck stabil im Zweipunkt‑Regelbetrieb.

Lieferumfang

• VACUU·SELECT Kompakt‑Controller Einbauversion für VACUU·LAN Arbeitsplätze
• Integriertes chemikalienbeständiges Magnet‑Isolier‑Ventil und Rückschlagventil
• Integrierter Keramik‑Membran‑Vakuumsensor, Belüftungsventil und PTFE‑Vakuumanschluss 10/8 mm
• Netzteil, Anschlusskabel (2 m) und Bedienungsanleitung

Technische Daten (Auszug)

• Messbereich: 1080 mbar … 0,1 mbar (810 torr … 0,1 torr)
• Regelbereich: 1080 mbar … 1 mbar (810 torr … 1 torr)
• Messprinzip: Keramik‑Membran (Aluminiumoxid), kapazitiv, gasartunabhängig, Absolutdruck
• Messgenauigkeit: < ±1 mbar/hPa/torr (±1 Digit, nach Abgleich, konstante Temperatur)
• Belüftungsanschluss: integriert, Schlauchdüse DN 4–5 mm
• Vakuumanschluss: PTFE‑Schlauchanschluss 10/8 mm
• Betriebstemperatur: 10 °C … 40 °C; Lagerung: −10 °C … 60 °C
• Max. Medientemperatur Dauerbetrieb: 40 °C (kurzzeitig bis 80 °C)
• Gehäuse: chemikalienbeständiger Kunststoff
• Schutzart: IP40 (Front IP41); UL50E Type 1 (Front Type 2)
• Abmessungen (L×B×H): 152 × 126 × 108 mm; Gewicht: 1,3 kg
• Max. VACUU·BUS Strom (24 V DC): 4 A; Kabellänge: 2 m
• Schnittstellen: Ethernet (RJ45) Modbus TCP; USB Typ A; RS‑232 (Adapter erforderlich)
• Zertifizierungen: NRTL; ATEX: II 3/- G Ex h IIC T4 Gc X (nur interne Atmosphäre)
