Druckcontroller 20700100

Überblick

• Komplettpaket zur Regelung von Feinvakuumprozessen in chemischen Laboren; Regelbereich von Atmosphärendruck bis 1 x 10^-3 mbar.
• Grafische Bedienoberfläche für intuitive Bedienung.
• Vordefinierte Anwendungen für reproduzierbare Ergebnisse und schnellere Inbetriebnahme.
• Anwendungseditor zum Erstellen oder Anpassen von Prozessabläufen.
• VACUU·VIEW extended Messgerät mit großem Messbereich, chemischer Beständigkeit und mechanischer Robustheit.

Produktbeschreibung
Das VACUU·SELECT Feinvakuum-Regelpaket bietet eine leicht zu bedienende Regelungslösung für Prozesse bis 1 x 10^-3 mbar. Das Paket enthält den VACUU·SELECT Controller mit VACUU·VIEW extended Vakuummessgerät, ein chemisch beständiges Inline-Isolier-Magnetventil (VV-B 15C) sowie die Anschlusskomponenten für Kleinflansch-Systeme (KF). Die Ausführung KF DN 16 ist kompatibel mit RE / RZ 2.5 bis RE / RZ 6 Drehschieberpumpen und der HYBRID-Pumpe RC 6. Die Bedienoberfläche des Controllers ist applikationsbasiert; vordefinierte Anwendungen lassen sich bearbeiten und neue Anwendungen an Prozessanforderungen anpassen. Das enthaltene Inline-Ventil und der Sensor werden über das VACUU·BUS-System automatisch konfiguriert und ermöglichen eine Plug-and-play-Integration.

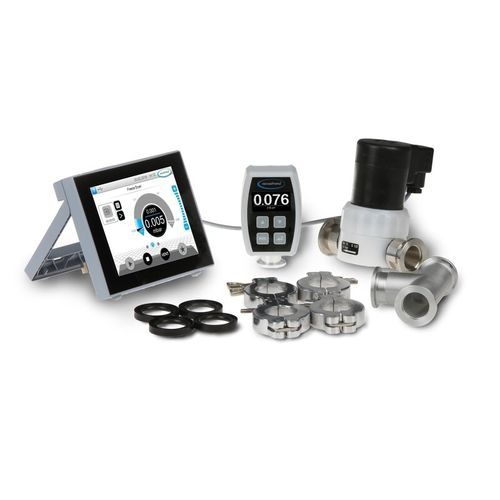

Lieferumfang

• VACUU·SELECT Vakuumregler (ohne internen Vakuumsensor und Belüftungsventil) mit VACUU·VIEW extended und Netzteil.
• Magnetventil VV-B 15C, KF DN 16.
• T-Stück KF DN 16 und Schlauchanschluss DN 10 mm (PP).
• Spann- und Zentrierringe; betriebsfertig; mit Anleitung.

Technische Daten

• Artikelnummer: 20700100
• Obere Messgrenze: 1100 mbar (825 torr).
• Untere Messgrenze: 1 x 10^-3 mbar (1 x 10^-3 torr).
• Obere Regelgrenze: 1000 mbar (750 torr).
• Untere Regelgrenze: 1 x 10^-3 mbar (1 x 10^-3 torr).
• Messprinzip: Keramik-Membran-Sensor + keramikummantelter Pirani-Sensor.
• Messgenauigkeit: ±15% des angezeigten Wertes im Bereich 0,01–5 mbar; ±3 mbar für > 5 mbar.
• Druckaufnehmer: VACUU·VIEW extended.
• Temperaturgang: ±0,2 mbar/hPa / 0,15 torr /K.
• Vakuummessanschluss: Kleinflansch KF DN 16 / Schlauchstutzen DN 10 mm.
• Belüftungsventil: Nein.
• Lagerungstemperatur: -10 °C bis 60 °C.
• Betriebstemperatur: 10 °C bis 40 °C.
• Max. Medientemperatur (Dauerbetrieb): 40 °C; kurzzeitig max.: 80 °C.
• Gehäusematerial: stabiles Kunststoffgehäuse mit guter chemischer Beständigkeit.
• Schutzart (IEC 60529): IP 40; Front: IP 41.
• Schutzart (UL50E): Type 1; Front Type 2.
• Abmessungen (L x B x H): 152 mm x 127 mm x 41 mm.
• Gewicht: 0,6 kg.
• Max. Strom VACUU·BUS (24 V DC): 4 A.
• Anschlusskabel-Länge: 2 m.
• Schnittstellen: Ethernet (RJ45) Modbus TCP; USB (Typ A) für Datenübertragung und Software-Update; RS-232 über zusätzlichen Adapter.
• NRTL Zertifizierung: Ja.
