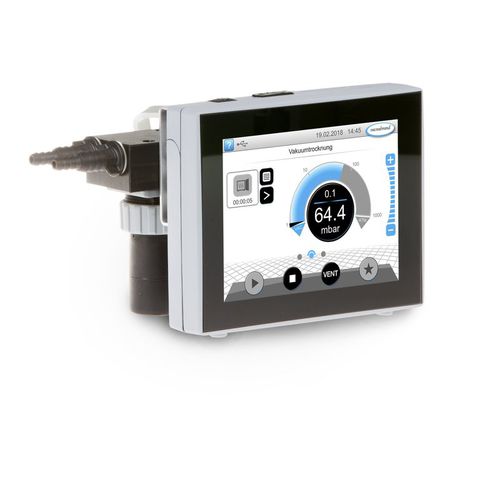

Schienen-Vakuumregler VACUU·SELECT

Überblick

• Vollständig ausgestatteter Vakuumregler, betriebsfertig, zur Stativmontage mit integriertem Magnet-Isolierventil und standardisierten Schlauchanschlüssen
• Vordefinierte Vakuumanwendungen und automatische Siedepunkterkennung für Lösungsmittelverdampfung
• Inline-Einbau zwischen Pumpe und Vakuumanwendung; integriertes Belüftungsventil ermöglicht Anschluss von Inertgas
• Integriertes Rückschlagventil minimiert Wechselwirkungen mit anderen Anwendungen an derselben Vakuumversorgung
• Keramik-Membran-Sensor und Zweipunktregelung halten den Prozessdruck stabil

Produktbeschreibung
Der VACUU·SELECT Kompakt-Controller steigert die Prozesseffizienz bei Anwendungen mit vorhandener Vakuumquelle wie Einzelpumpen oder Vakuumnetzwerken. Manuelle Sollwertregelung für einfache Aufgaben, Ausführen vordefinierter Anwendungen per Knopfdruck oder Erstellen/Anpassen individueller Anwendungen per Drag-and-Drop. Verfügbar als Tischgerät, Stativversion oder Einbauvariante. Die integrierte Einheit enthält den VACUU·SELECT Vakuum-Controller, eine chemikalienbeständige Magnet-Isolierventil, ein integriertes Rückschlagventil sowie einen Keramik-Membran-Vakuumsensor mit Belüftungsventil. Kompakt und einfach zu montieren, bietet der Controller eine anwendungsorientierte, intuitive Benutzeroberfläche. Bei Lösungsmittelverdampfung erkennt er den Siededruck und stabilisiert den Druck mittels Zweipunktregelung.

Technische Daten und Grafiken

• Produktname: VACUU·SELECT
• Artikelnummer: 20700080
• Messbereich: 1080 mbar bis 0,1 mbar (0,1 torr)
• Regelbereich: 1080 mbar bis 1 mbar (810 torr bis 1 torr)
• Sensor: Keramik-Membran (Al2O3), kapazitiv, gasunabhängig, Absolutdruck
• Messgenauigkeit: < ±1 mbar/hPa/torr ±1 Digit (nach Abgleich, konstante Temperatur)
• Vakuumanschlüsse: Schlauchstutzen DN 6/10 mm; Belüftungsventil Schlauchstutzen DN 4-5 mm
• Schnittstellen: Ethernet (RJ45) Modbus TCP; USB (Typ A) für Datentransfer/Software-Update; RS-232 (Adapter erforderlich)
• Spannung/BUS: VACUU·BUS max. Strom 24 V DC: 4 A; Kabellänge 2 m
• Betriebstemperatur: 10 °C bis 40 °C (Lagerung: -10 °C bis 60 °C)
• Max. Medientemperatur Dauer/Kurzzeit: 40 °C / 80 °C
• Gehäusematerial: stabiles Kunststoffgehäuse mit guter chemischer Beständigkeit; Magnetventil in PVDF/Fluorpolymere
• Schutzart: Gesamt IP40 / Front IP41; UL50E Type 1 (gesamt), Type 2 (Front)
• Abmessungen (L×B×H): 152 × 127 × 188 mm
• Gewicht: 2 kg
• Zertifizierungen: NRTL; ATEX II 3/- G Ex h IIC T4 Gc X (nur interne Atmosphäre)

Lieferumfang
VACUU·SELECT Kompakt-Controller für Stativmontage mit Magnet-Isolierventil, Rückschlagventil, integriertem Keramik-Membran-Sensor und Belüftungsventil. Mit Netzteil, Anschlusskabel und Anleitung; betriebsfertig.
