Inline-Vakuumregler 20700111

kontinuierlich

Überblick

• Komplettpaket zur Feinvakuumregelung im Chemielabor; Regelbereich kontinuierlich von 5 mbar bis zum Feinvakuum (1 x 10^-3 mbar)
• Grafische, applikationsbasierte Bedienoberfläche für schnelle Inbetriebnahme
• Vordefinierte Anwendungen für schnelle, reproduzierbare Ergebnisse
• Anwendungs-Editor zur Automatisierung und Anpassung von Prozessabläufen
• Pirani-Feinvakuumsensor VSP 3000 mit chemischer Beständigkeit und mechanischer Robustheit

ProduktbeschreibungDas VACUU·SELECT-Paket kombiniert den VACUU·SELECT-Controller mit dem VSP 3000-Vakuumsensor, dem chemikalienbeständigen Inline-Magnetventil VV-B 15C und den benötigten KF-Anschlusszubehörteilen zur direkten Integration in Vakuumsysteme. Für KF DN 25 konfiguriert, ist das Paket mit gängigen Drehschieber- und Schraubenpumpen kompatibel. Die applikationsbasierte Benutzeroberfläche erlaubt das schnelle Auswählen und Anpassen von Vakuumsequenzen. VACUU·BUS erkennt und konfiguriert die mitgelieferten Komponenten automatisch.

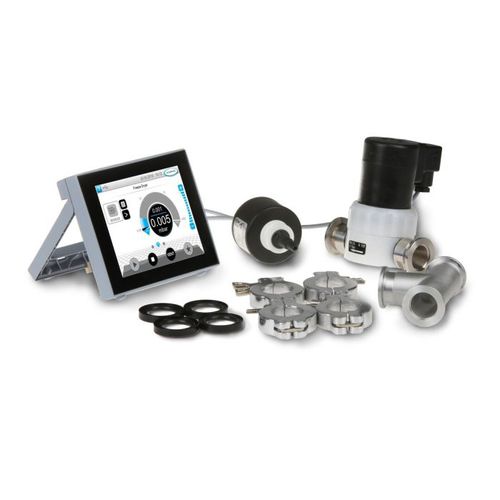

Lieferumfang

• VACUU·SELECT-Controller mit VSP 3000-Sensor und Netzteil
• Inline-Magnet-Isolationsventil VV-B 15C (KF DN 25)
• T-Stück KF DN 25
• Reduzierstück KF DN 25/16
• Schlauchstutzen DN 15 mm (PP), Zentrierringe und Spannringe
• Betriebsanleitung

Technische Daten (Auszug)
Obere Messgrenze: 1000 mbar / 750 torr
Untere Messgrenze: 1 x 10^-3 mbar / 1 x 10^-3 torr
Regelbereich: 5 mbar bis 1 x 10^-3 mbar
Messprinzip: Wärmeleitung (Pirani), chemikalienbeständiges Kunststoff/Keramik-Element
Messgenauigkeit: ±15% im Bereich 0,01–5 mbar
Vakuumsensor: VSP 3000
Vakuumanschluss: Kleinflansch KF DN 25 / Schlauchstutzen DN 15 mm
Betriebstemperatur: 10 °C bis 40 °C (Lagerung -10 °C bis 60 °C)
Max. Medientemperatur (Dauer): 40 °C (kurzzeitig 80 °C)
Gehäusematerial: Chemikalienbeständiger Kunststoff
Schutzart: IP40 (Front IP41)
Schnittstellen: Ethernet (RJ45) Modbus TCP, USB (Typ A), RS-232 (Adapter)
VACUU·BUS max. Strom (24 V DC): 4 A
Abmessungen (L x B x H): 152 x 127 x 41 mm; Gewicht: 0,6 kg

Anwendungen

• Feinvakuumregelung für Rotationsverdampfer, Trockenschränke, Filtration und andere Laborprozesse mit reproduzierbarem Feinvakuum
