Einsteck-Vakuumregler 20700110

digitalkontinuierlich

Überblick

• Komplettpaket zur Regelung von Feinvakuumprozessen in chemischen Laboren, Regelbereich von Atmosphärendruck bis 1 x 10^-3 mbar.
• Metallteile aus Edelstahl für verbesserte Chemikalienbeständigkeit.
• Grafische Benutzeroberfläche mit vordefinierten Anwendungen und Anwendungseditor zur Prozessanpassung.
• VACUU·VIEW extended Vakuummessgerät mit großem Messbereich, chemischer Beständigkeit und mechanischer Robustheit.
• Automatische Konfiguration über VACUU·BUS für Plug-and-Play-Integration von Ventil und Sensor.

Produktbeschreibung

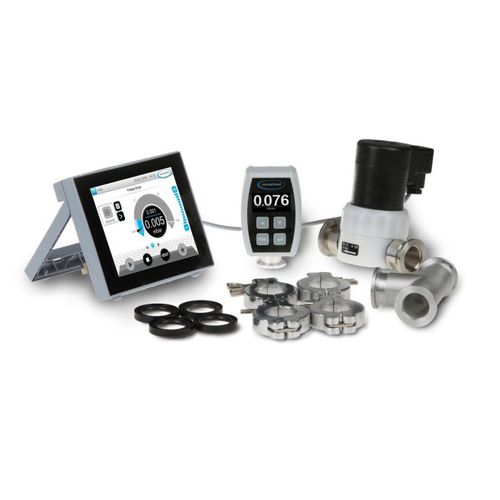

Das VACUU·SELECT Paket kombiniert den VACUU·SELECT Controller mit dem VACUU·VIEW extended Messgerät, dem chemikalienbeständigen Inline-Absperrventil VV-B 15C (KF DN 25) und den erforderlichen Anschlussteilen für kleine Flansche (KF). Die KF DN 25 Konfiguration ist ausgelegt für leistungsstärkere Pumpen (z. B. VACUU·PURE, RE/RZ 9). Der Controller bietet eine anwendungsbasierte, intuitive GUI: vordefinierte Vakuumprozesse beschleunigen die Inbetriebnahme, der Anwendungseditor ermöglicht die Anpassung oder Erstellung von Abläufen zur Prozessoptimierung. Ventil und Sensor werden über VACUU·BUS automatisch erkannt und konfiguriert.

Lieferumfang

• VACUU·SELECT Vakuumcontroller (ohne internen Vakuumsensor und Entlüftungsventil) mit VACUU·VIEW extended und Netzteil.
• Magnetventil VV-B 15C KF DN 25.
• T-Stück KF DN 25.
• Reduzierstück KF DN 25/16.
• Schlauchstutzen DN 15 mm (PP).
• Spann- und Dichtungsringe.
• Bedienungsanleitung.

Technische Daten und Grafiken

• Obere Messgrenze: 1100 mbar (≈ 825 torr)
• Untere Messgrenze: 1 x 10^-3 mbar (≈ 1 x 10^-3 torr)
• Obere Regelgrenze: 1000 mbar (≈ 750 torr)
• Untere Regelgrenze: 1 x 10^-3 mbar
• Messprinzip: Keramik-Membran-Sensor + keramikummantelter Pirani-Sensor
• Messgenauigkeit: ±15% (0.01–5 mbar), ±3 mbar (> 5 mbar)
• Temperaturkoeffizient: ±0.2 mbar/hPa / 0.15 torr / K
• Vakuumanschluss: Kleinflansch KF DN 25 / Schlauchstutzen DN 15 mm
• Belüftungsventil: nein
• Betriebstemperatur: 10–40 °C; Lagerung: -10–60 °C
• Max. Medientemperatur (Dauer): 40 °C; kurzzeitig: 80 °C
• Gehäusematerial: chemikalienbeständiger Kunststoff
• Schutzart: IP40 (Frontseite IP41); UL Type 1 (Frontseite Type 2)
• Abmessungen (L × B × H): 152 × 127 × 41 mm
• Gewicht: 0,6 kg
• VACUU·BUS max. Strom (24 V DC): 4 A
• Kabellänge: 2 m
• Schnittstellen: Ethernet (Modbus TCP), USB Typ A (Daten/Software), RS-232 über Adapter
• Artikelnummer (SKU): 20700110

Charakteristika / Spezifikationen

• Produktfamilie: VACUU·SELECT Controller mit VACUU·VIEW extended Messgerät
• Regelbereich: Atmosphärendruck bis 1 x 10^-3 mbar
• Sensoren: Keramik-Membran + keramikummantelter Pirani
• Anschlüsse: KF DN 25 und Schlauchstutzen DN 15 mm (Adapter enthalten)
• Materialien: Edelstahl für vakuumseitige Komponenten; robustes, chemikalienbeständiges Gehäuse
• Schnittstellen & Leistung: Ethernet, USB, RS-232 (Adapter), VACUU·BUS 24 V DC
• Lieferumfang: VV-B 15C Ventil, T-Stück, Reduzierstück KF 25/16, Schlauchstutzen DN 15 mm, Spann- und Zentrierringe
