Elektrischer Sicherheitstester HECG100

Signalfür EKGautomatisch

Übersicht
Das HECG100 ist ein handliches 12‑Kanal‑ECG‑Simulatorgerät für Medizintechnik‑F&E und Konformitätstests. Es bietet klinische Wellenformen von einer abnehmbaren microSD‑Karte, automatisierte Testsequenzen, EMI/EMS‑Kompatibilität und einen wiederaufladbaren Akku zur Reduzierung von Netzstörungen bei EMC‑Prüfungen.

Funktionen

• Rohdaten‑Wiedergabe: Speicherung und Wiedergabe kundenspezifischer Roh‑ECG‑Daten von der mitgelieferten 32‑GB‑microSD; ein Hauptkanal wird ausgegeben, andere Ableitungen werden als feste Verhältnisse zu Ableitung II abgeleitet.
• Automatisierte Schnelltests: Erstellen und Ausführen kundenspezifischer Testsequenzen ohne Programmierung zur Beschleunigung der Verifikation und Reduzierung von Einrichtungsfehlern.
• Erweiterte Signale & Add‑ons: Integrierte Datenbank mit 32 Arrhythmien; DC‑Offset, Rauschzugabe, Stimulations‑(Pacing‑) und Atemsimulations‑Add‑ons, die über ECG‑Wellenformen gelegt werden können.
• Schneller Start: Boot und Start benutzerdefinierter Tests in Sekunden für effizienten Laborbetrieb.
• EMV‑freundliches Design: Enthält CAL20110‑Wellenform für IEC 60601‑2‑25 EMC‑Tests; im Batteriebetrieb neben dem DUT einsetzbar.
• ESD‑geschützte Elektrodenanschlüsse: Schutz bis 8 kV (Kontakt) und 15 kV (Luft).
• Lange Batterielaufzeit: Bis zu 8 Stunden im Normalbetrieb und bis zu 12 Stunden im Energiesparmodus.
• Stoßfestigkeit: Entspricht dem Falltest IEC 60068‑2‑31.
• Flexible Ladeoptionen: USB‑C Laden (USB‑PD unterstützt) oder externes DC‑Netzteil.

Highlights

• Automatisierte Sequenzen reduzieren wiederkehrende Einrichtung und menschliche Fehler.
• Rohdaten‑Wiedergabe mit klinischen Signalen für realistische Leistungsbewertung.
• Signal‑Add‑ons (DC‑Offset, Rauschen, Pacing, Atmung) zur Nachbildung realer Bedingungen.

Konformität (EMV / Sicherheit)

• EMI/EMV: Erfüllt FCC EMC P15B und EN61326‑1.
• ESD: IEC 61000‑4‑2 — 8 kV Kontakt, 15 kV Luft.
• Sicherheit: Entwickelt zur Erfüllung von IEC/EN61010‑1‑Anforderungen und für den Betrieb neben dem DUT während IEC 60601‑1‑2‑Tests im Batteriemodus.

Lieferumfang / Paket (Standard)

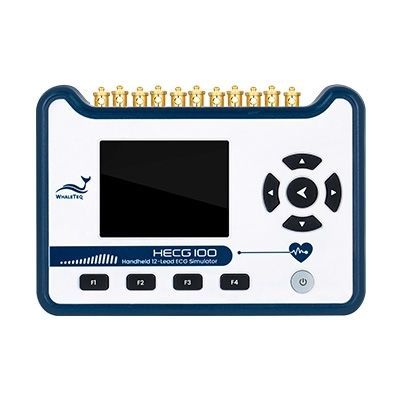

• Modell: HECG100 (Handheld 12‑lead ECG Simulator)
• Paketinhalt: HECG100 ×1; RCA‑zu‑BNC‑Kabel (60 cm, schwarz) ×1; USB Type‑C‑zu‑Type‑C‑Kabel (44 cm, schwarz) ×1; 32 GB microSDHC Karte ×1

Optionale Zubehörteile

• DC 12 V Netzteil
• RCA Stecker auf BNC Kabel (60 cm, schwarz)
• USB Type‑C zu Type‑C Kabel (44 cm, schwarz)
• 32 GB microSDHC Karte

Dokumentation und Tools (verfügbar)

• Datasheet
• Benutzerhandbuch
• Release Notes für das Update‑Tool
• Firmware Update Tool (Software‑Archiv)

Spezifikationen / Technische Daten

• Pulsfrequenz‑Genauigkeit: ±1%
• Amplituden‑Genauigkeit: ±2%
• Frequenz / Pulswiederholungs‑Genauigkeit: ±1%
• Pulsdauer‑Genauigkeit (ohne Pacing): ±0,5 ms
• ECG‑Dauer‑Genauigkeit: ±0,5 ms
• Pacing Pulsbreiten‑Genauigkeit: ±5 μs
• Pacing Pulsamplituden‑Genauigkeit: ≤2 mV: ±0,3% ; >2 mV: ±10%
• Pacing Pulsmerkmale: Anstiegs/Abfallzeit 5 μs; Überschwinger <1%; Einschwingzeit <1%
• Kondensator Toleranz: ±5%
• Abtastrate: 10 kHz ±0,05%
• RCA Ausgangsamplitudenbereich: ECG Elektrodenausgang ×1000, max. 10 V
• RCA Ausgangsamplituden‑Genauigkeit: ±1% für Amplituden ≥0,5 Vpp
• Ableitungs‑Verhältnisse (Ref. Lead II = 100): I 70 ; II 100 ; III 30 ; V1 24 ; V2 48 ; V3 100 ; V4 120 ; V5 112 ; V6 80
• Gesamtklirrfaktor: 5%
• Signal‑Rausch‑Verhältnis: ≥60 dB
• DC‑Offset: ±1% fest oder wählbar ±300 / ±500 / ±1000 mV (bis zu 50 μVpp Rauschen möglich)
• Atemsimulation: Impedanz‑Basis ±5% ; Variation ΔΩ ±(5% der Einstellung) + 0,05 Ω
• ECG‑Presets: Herzfrequenz 10–300 BPM ; Amplitude 0,1–5 mVpp ; ST‑Abweichung −0,6 bis 0,6 mV
• Hilfssignale: Sinus/Dreieck/Rechteck mit mehreren Frequenz/Amplitude‑Presets
• Signal‑Add‑ons: DC Offset, Pacing (1–100 mV, 0,1–3 ms), Drift (Dreieck 0,1 Hz, 4 mVpp), Rauschen (50/60 Hz, white 1–10 mVpp), Atmung (15/20/30/40 BrPM), Baseline‑Impedanzen 500/1000/1500 Ω, Variationen 1/2/5 Ω, Apnoe‑Optionen 12s/22s/32s/continuous/off
• Rohdaten‑Wiedergabe: max. Abtastrate 10 kHz ; wiederholte Wiedergabe unterstützt ; abnehmbare microSD (32 GB inkl.)
• Betriebstemperatur: 10°C–40°C ; Lagerung: 0°C–50°C
• Feuchtigkeit: 10%–90% nicht kondensierend
• Höhe: bis zu 2000 m
• Kommunikation: USB Type‑C
• Stromversorgung: 5 V DC ; Batterieladegerät: 5 V, 1 A
• Batterielaufzeit: bis zu 12 h (Energiesparmodus)
• Mechanik: Gehäuse ABS ; Abmessungen (L×B×H) 18,0 × 12,8 × 5,5 cm ; Gewicht 950 g
• Datenkapazität: 32 GB microSD inkl.
• EMV‑Spezifikationen: FCC EMC P15B ; CE: EN61326‑1 ; Erfüllung IEC 61000‑4‑2/‑3/‑6/‑8
