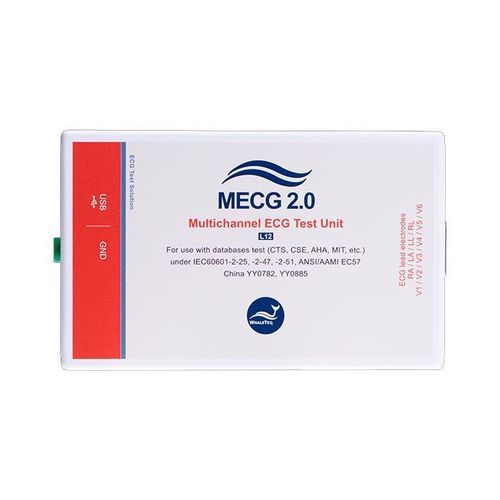

Elektrischer Sicherheitstester MECG 2.0

SignalSpannungfür EKG

Überblick
Der ECG-Datenbank-Player MECG 2.0 erzeugt gleichzeitig analoge Signale auf bis zu 8 Kanälen und unterstützt das 12-Ableitungs‑ECG-System zur Verifikation von Algorithmen und Gerätesten. Entwickelt für System‑ und Softwareingenieure in Forschung & Entwicklung, Compliance und Validierung diagnostischer Algorithmen. Das Gerät enthält integrierte Testsignale und kann gebräuchliche ECG‑Datenbanken direkt laden/abspielen. Entspricht internationalen medizinischen Normen: IEC 60601-2-25, IEC 60601-2-47, ANSI/AAMI EC57, YY0782 und YY0885.

Hauptfunktionen

• Gleichzeitige analoge Ausgabe auf 8 Kanälen zur Verifikation von 12‑Ableitungs‑ECG‑Systemen.
• Integrierte, medizinische Standard‑Datenbanken (z. B. CTS, CSE) und Unterstützung gängiger ECG‑Dateiformate (EDF, AHA, CSE).
• Direkter Import/Wiedergabe gebräuchlicher Forschungsdatenbanken (MIT, CU, NST, ESC) ohne Formatkonvertierung.
• Rohdatenwiedergabe zur Reproduktion klinisch aufgezeichneter oder benutzerdefinierter Wellenformen für Algorithmus‑Tests und KI‑Trainingsdatensätze.
• Bereitgestelltes SDK für automatisierte, skriptgesteuerte Tests und Batch‑Wiedergabe.
• Befehl‑Replay‑Funktion zum Erzeugen, Bearbeiten und Speichern von Testskripten für reproduzierbare Prüfverfahren.

Besondere Merkmale

• Abtastrate: 1 kHz über 8 Kanäle für genaue Wellenformwiedergabe.
• Hohe Ausgangsauflösung: MECG 2.0 (2020) Option verbessert die Auflösung auf 0,15 μV zur präzisen Reproduktion feiner Signalmerkmale (z. B. fetales ECG, ST‑Segment‑Abweichungen).
• Niedriger Ausgangsrauschpegel geeignet zur Verifikation diagnostischer Filter (<5 μV Ausgangsrauschen).

Bestellung / Lieferumfang (Standard‑MECG 2.0 Testsystem)

• Modell: MECG 2.0 (Multikanal‑ECG‑Simulator mit 16‑Bit‑DAC für 12 Ableitungen: RA, LA, LL, N, V1–V6).
• Im Lieferumfang: MECG 2.0 × 1; Breakout‑Box (BB-C1) × 1; Kabelklemmen × 12; USB‑Kabel × 1; Erdungskabel × 1.
• Optionale Software: EDF‑Wiedergabe mit PhysioNet Non‑Invasive Fetal ECG Database (Art.-Nr. HC0-ME0D001).
• Optionales Zubehör: USB‑Isolator zur Reduzierung von PC‑Stromstörungen (Art.-Nr. 100-OT00001).
• Optionale Kalibrierungs‑ und Garantiepakete verfügbar (Art.-Nr. YY0007, YY0008).

Dokumentation und Werkzeuge

• Softwarepaket, Datenblatt und Benutzerhandbuch sind in der Produktdokumentation enthalten.
• SDK verfügbar für automatisierte Tests und Integration in vom Anwender entwickelte Anwendungen.

Spezifikationen / Technische Daten

• Ausgangskanäle: 8 Ausgänge (speisen 10 Elektroden; Anzeige als 12 Ableitungen im DUT).
• Spannungsgenauigkeit: Für MECG 2.0: ±1% für Werte ≥ 500 μV und ±5 μV für Werte < 500 μV. Für MECG 2.0 (2020): ±1% für Werte ≥ 100 μV und ±5 μV für Werte < 100 μV.
• Ausgangsspannungsauflösung: 2,4 μV für MECG 2.0; 0,15 μV für MECG 2.0 (2020).
• Ausgangsspannungsbereich: ±5 mV (typische Datenbank/ECG‑Amplitude +5 mV bis -5 mV).
• Ausgangsrauschpegel (0–150 Hz): <5 μV.
• Zeitgenauigkeit: ±1% (Systemauslegung besser als 0,1% mit 100 ppm Kristallreferenz).
• Abtastrate: 1 kHz (8 Kanäle).
• Stromversorgung: USB‑Versorgung (5 V, 0,2 A).
• Betriebsumgebung: 15–30 °C; 10–95% rF.
