Elektrischer Sicherheitstester HFCN

Signalfür Elektrochirurgiegeräte

Übersicht

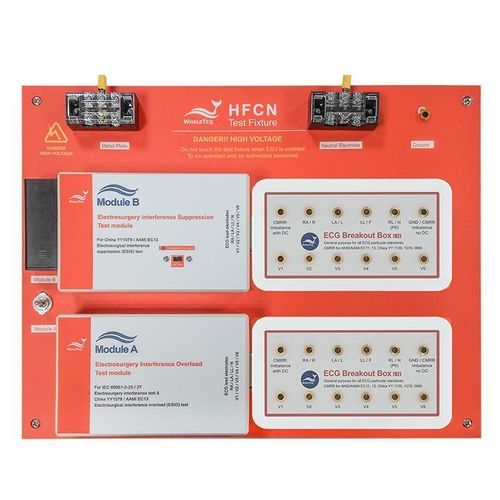

Das HFCN-Prüfgerät ist ein Hochfrequenz-Kopplungsnetz für Interferenztests in der Elektrochirurgie (ESIO/ESIS) und zur Konformitätsprüfung nach IEC 60601, China YY1079 und AAMI EC13. Es kombiniert zwei Testmodule und eine Breakout-Box zur Nachbildung der Hautimpedanz und zur Bereitstellung eines ECG-Simulationspfads für standardisierte Messungen.

Hauptmerkmale

• Dual-Modul-Konfiguration (Modul A und Modul B) für getrennte ESIO/ESIS- und ECG-Simulationsfunktionen
• Integrierte Hautimpedanz-Schaltung: 51 kΩ / 47 nF (C0G) zur Nachbildung des Patientenpfads
• ECG-Simulator in Modul B erzeugt 1 mV ±10% Signale für ESIS-Tests
• Hohe Leistungsaufnahme: Prüfgerät Nennleistung >300 W; nichtinduktive Leistungswiderstände 200 W/Stück
• Niedrige Widerstandsinduktanz (<5 μH) und breiter Frequenzbereich DC bis 100 MHz
• Kompatibel mit Breakout-Box BB-C1 und WhaleTeq-Tools SECG 4.0 / MECG 2.0

Spezifikationen
Normen: IEC 60601-2-25/-2-27/-2-49:2011 Klausel 202.6.2.101 (Elektrochirurgie-Interferenz); China YY1079:2008 Klausel 5.2.8.13; AAMI EC13:2002 Klausel 5.2.9.14 (ESIO/ESIS). Nennleistung Prüfgerät: >300 W. Widerstandsinduktanz: <5 μH. Frequenzbereich: DC bis 100 MHz. Leistungswiderstände: nicht induktiv, ±5% Toleranz, TCR ±100 ppm/°C, 200 W pro Stück. Hautimpedanz-Simulation: Widerstand 51 kΩ ±5%; Kondensator 47 nF ±5% (C0G). ECG-Simulator (Modul B): Amplitude 1 mV ±10%; Impulsbreite 75 ms ±10%; Frequenz 73 ±3 bpm.

Bestellinformationen
Teilenr.: 100-HF00101. Modell: HFCN — Hochfrequenz-Kopplungsnetz-Prüfvorrichtung für Interferenztests in der Elektrochirurgie. Standardpaket: Testmodul A, Testmodul B und Breakout-Box (BB-C1).

Optionale Kalibrierung und Garantieverlängerung
Teilenr.: YY0007 — Modell C3: 3 Jahre Kalibrierservice (Kalibrierungsintervall 1 Jahr). Teilenr.: YY0008 — Modell R3: Verlängerung der eingeschränkten Garantie von 1 auf 3 Jahre.

Technische Daten

• Normabdeckung: IEC 60601-2-25/-2-27/-2-49:2011 Klausel 202.6.2.101; China YY1079:2008 Klausel 5.2.8.13; AAMI EC13:2002 Klausel 5.2.9.14 (ESIO/ESIS)
• Leistung: >300 W
• Widerstandsinduktanz: <5 μH
• Frequenzbereich: DC bis 100 MHz
• Leistungswiderstände: nicht‑induktiv, Toleranz ±5%, TCR ±100 ppm/°C, 200 W pro Stück
• Hautimpedanz-Simulation: 51 kΩ Widerstand (±5%), 47 nF Kondensator (±5%, C0G)
• ECG-Simulator (Modul B): 1 mV ±10% Amplitude; 75 ms ±10% Impulsbreite; 73 ±3 bpm
• Lieferumfang: Testmodul A, Testmodul B, Breakout-Box (BB-C1)
