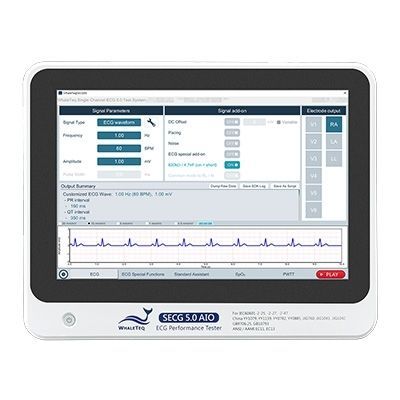

Tester für medizinische Geräte SECG 5.0 AIO

O2SignalMultiparameter

Overview
Der SECG 5.0 AIO wurde für Hardware‑ und Systemingenieure entwickelt. Es handelt sich um einen eigenständigen Mehrfach‑Vitalzeichensimulator, der präzise, rauscharme analoge ECG‑Signale ausgibt und die Überlagerung von Atmung, Stimulationsimpulsen, DC‑Offset und elektrischen/Noise‑Signalen unterstützt, um realistische Überwachungs‑Szenarien abzubilden. In Kombination mit WhaleTeq‑PPG‑Modulen können synchronisierte SpO2/PPG‑Signale für PWTT/PWV‑Tests erzeugt werden. Zur Unterstützung von Konformitätstests steht das Standard Assistant Software‑Tool zur Verfügung; ein SDK ermöglicht kundenspezifische Automatisierung und Integration.

Key functions

• Ausgabe mehrerer Wellenformen: ECG, Sinus, Dreieck, Rechteck, Exponential, Rechteck‑Impuls, Dreieck‑Impuls und DC‑Offsets
• Einstellbare ECG‑Parameter: P/QRS/T Amplituden und Dauern, PR/QT Intervalle, ST‑Abweichung
• Impedanzbasierte Atemsimulation mit Basislinien‑, Amplituden‑ und Frequenzmodulation (optionales Atemmodul erweitert Bereich)
• NST‑Rauschsimulation: Elektrodenbewegungsartefakte, Baseline‑Wander, Muskelrauschen; einstellbare Verstärkung und wählbare Netz-/Weißrausch‑Frequenzen
• Lead‑off‑Simulation zur Prüfung der Ableitungserkennung (lead‑on, 10 MΩ, 20 MΩ, open)
• Automatisierte Testsequenzen: automatisches Pacing, Herzfrequenz‑ und Frequenz‑Scans sowie Auto‑Testsequenzen
• Rohdatenwiedergabe: Abspielen klinisch aufgezeichneter oder benutzerdefinierter ECG‑Datenbanken zur Validierung von Algorithmen
• Standard Assistant Software: tabellarische Konformitäts‑Testitems für IEC und weitere Normen (optional)
• PPG‑Support: optionale PPG‑Module ermöglichen SpO2‑ und PWTT‑Tests mit AC/DC/PI‑Anpassung

Highlights

• Eigenständiger Touchscreen‑Betrieb mit integriertem Isolator zur Reduktion PC‑bedingter Störsignale
• Umfangreiche Unterstützung relevanter internationaler und regionaler Normen für ECG/PPG‑Prüfungen
• SDK zur flexiblen Automatisierung und Integration in Verifikations‑Workflows
• Optionale Module (Respiration, Reflectance/Transmittance PPG) erweitern Multi‑Vital‑Testfunktionen

Package (standard)

• SECG 5.0 AIO Hauptgerät x1
• Netzteil x1
• Compound‑Anschluss x12
• USB‑Kabel x1
• RCA‑zu‑BNC Kabel x2
• Erdungsleitung x1
• Schutzverpackung x1

Documentation & Software (examples)

• Datasheet und Benutzerhandbuch verfügbar
• Downloads: Applikation APK/AP, Firmware, SDK und Release Notes

Technical specifications (selected)

• Hauptausgangsspannungsgenauigkeit: ±1% für Amplituden ≥ 0.5 mVpp
• DAC‑Auflösung: 0.63 µV
• Frequenz / Impulswiederholungsgenauigkeit: ±0.5%
• Impulsdauer / Zeitgenauigkeit (ohne Pacing): ±0.5 ms; ECG‑Dauergenauigkeit: ±0.5 ms
• Pacing Impulsbreiten‑Genauigkeit: ±5 µs; Pacing Amplitudenbereich ±2 mV bis ±700 mV gemäß Spezifikation
• Abtastrate: 10 kHz ±0.05% (ECG); Rohdaten‑Wiedergabe bis 20 kHz
• DC‑Offset: fest 300 mV ±1%; variabel bis ±1000 mV ±1% (kann kleines Rauschen beinhalten)
• ECG‑Parameterbereiche: P‑Amplitude 0–2 mV (Schritt 0.01); QRS -20–20 mV; QRS‑Dauer 5–200 ms; PR 0–200 ms; QT 100–900 ms; HF 1–360 BPM
• Frequenzbereiche für Pulsformen: 0.05–5.00 Hz (je nach Typ)
• NST‑Rauschtypen und Verstärkung: Elektrodenbewegung, Baseline‑Wander, Muskelrauschen; Verstärkung 0.1–10; Netz‑ und Weißrausch‑Frequenzen wählbar
• Atmung (mit optionalem Modul): Rate 1–200 BrPM; Impedanz‑Baseline‑Auswahlen und feine ΔΩ‑Kontrolle; Apnoe‑Auswahl; Rohdatenwiedergabe der Atemsignale mit Modul unterstützt
• SpO2 / PPG (mit PPG‑Modul): HF 10–300 BPM; SpO2 1%–100% Genauigkeit ±1% + DUT‑spezifizierte Genauigkeit; einstellbare LED AC/DC Pegel und PI
• PWTT‑Testmodus: Zeitdifferenz 0–5999 ms (1 ms Schritt), Genauigkeit ±1 ms; ECG/PPG‑Synchronisation für PWTT‑Szenarien
• Konformitätsunterstützung: Hilft bei Tests nach IEC 60601‑2‑25, IEC 60601‑2‑27, IEC 60601‑2‑47 und regionalen Normen; Standard Assistant Software stellt tabellarische Testitems bereit (Software separat erhältlich)
