Überblick

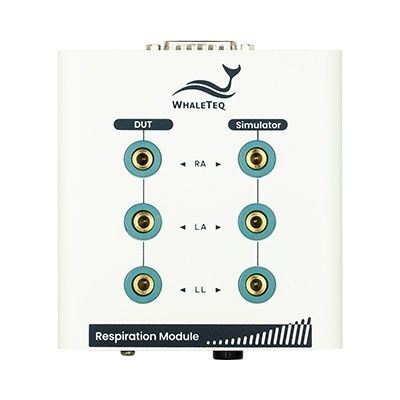

Das Atemmodul erweitert die Fähigkeit des SECG 5.0 AIO Multi Vital Sign Simulator zur Simulation von Impedanz-Atems-signalen und ermöglicht eine größere Baseline-Spanne sowie eine höhere Auflösungsfähigkeit für Variationen. Es dient der Verifikation und Validierung von Atemmessalgorithmen und Signalverarbeitungssystemen von Patientenmonitoren.

Highlights

• Erweitert den Atem-Baselinebereich des SECG 5.0 AIO von 500Ω–2500Ω auf 100Ω–4500Ω.
• Verbessert die Auflösung von Impedanzänderungen auf 0.0Ω–10.0Ω (Mindestschritt 0.05Ω innerhalb 0.0Ω–5.0Ω).
• Rohdatenwiedergabe: lädt und spielt klinisch aufgezeichnete oder benutzerdefinierte Wellenformen ab. Hinweis: Atemsimulation wird nur im ECG-Modus des SECG 5.0 AIO unterstützt.

Bestellung & Verpackungsinhalt

• Teilenr.: 100-EC00006
• Modellnr.: Respiration module
• Modellname: Respiration Module
• Lieferumfang: Respiration module x1; Compound Terminal x5; BNC-Kabel (banana male zu banana male, 31,5 cm, rot) x3; BNC-Kabel (banana male zu banana male, 31,5 cm, schwarz) x1; DB15-Kabel (male zu female, 30 cm) x1; Erdungskabel (Krokodilklemme zu Ringkabelschuh, 100 cm) x1

Atemparameter (Zusammenfassung)

• Frequenz: 1–200 BrPM (Schritt 1 BrPM)
• Inspiration:Expiration-Verhältnis: 1:1, 1:2, 1:3, 1:4, 1:5
• Impedanzvariationen (ΔΩ): 0.0–5.0Ω (Schritt 0.05Ω); 5.0–10.0Ω (Schritt 0.1Ω)
• Variationsgenauigkeit: ±(2% des Einstellwerts + 0.1Ω)
• Wählbare Impedanz-Baselinewerte: 100, 200, 500, 1000, 1500, 2000, 2500, 3000, 3500, 4000, 4500 Ω
• Baseline-Genauigkeit: ±2%
• Ableitungen: RA, LA, LL
• Apnoe-Auswahl: 1–60 s/min.
• Rauschzusatzoptionen: 50, 60, 100, 120, 150, 180, 200, 240 Hz; Weißes Rauschen
• Amplitude: 0.01–5 mV (Schritt 0.01 mV)
• Rohdaten-Wiedergabefrequenz: bis zu 10 kHz (unterstützt kombinierte ECG-Wellenformen und Impedanz-Atemsignale)
• Wellenmodulation (Baseline / Amplitude / Frequenz): 0–16% (Schritt 1%)

Optionale Zubehörteile (Bestellinformationen)

• K22-0300201 — BNC-Kabel (banana male zu banana male) (31,5 cm) (rot)
• K22-0300301 — BNC-Kabel (banana male zu banana male) (31,5 cm) (schwarz)
• K28-0300301 — DB15-Kabel (male zu female) (30 cm)
• K29-1000801 — Erdungskabel (Krokodilklemme zu Ringkabelschuh) (100 cm)
• N54-0120013 — Compound Terminal

Technische Daten

• Teilenr.: 100-EC00006
• Modellname: Respiration Module
• Kompatibles Produkt: SECG 5.0 AIO Multi Vital Sign Simulator (Atemsimulation im ECG-Modus unterstützt)
• Atemfrequenzbereich: 1–200 BrPM (Schritt 1 BrPM)
• Unterstützte Inspiration:Expiration-Verhältnisse: 1:1, 1:2, 1:3, 1:4, 1:5
• Impedanz-Baselinewerte: 100–4500 Ω (wählbar)
• Auflösung der Impedanzvariation: 0.0–5.0Ω (0.05Ω Schritte); 5.0–10.0Ω (0.1Ω Schritte)
• Variationsgenauigkeit: ±(2% des Einstellwerts + 0.1Ω)
• Baseline-Genauigkeit: ±2%
• Unterstützte Ableitungen: RA, LA, LL
• Apnoe-Auswahl: 1–60 s/min.
• Wählbare Rauschoptionen und Weißes Rauschen
• Signalamplitudenbereich: 0.01–5 mV (Schritt 0.01 mV)
• Rohdaten-Wiedergabefrequenz: bis zu 10 kHz
• Wellenmodulation: Baseline/Amplitude/Frequenz 0–16% (Schritt 1%)
• Lieferumfang: Respiration module x1; Compound Terminal x5; BNC-Kabel (rot x3, schwarz x1); DB15-Kabel x1; Erdungskabel x1
