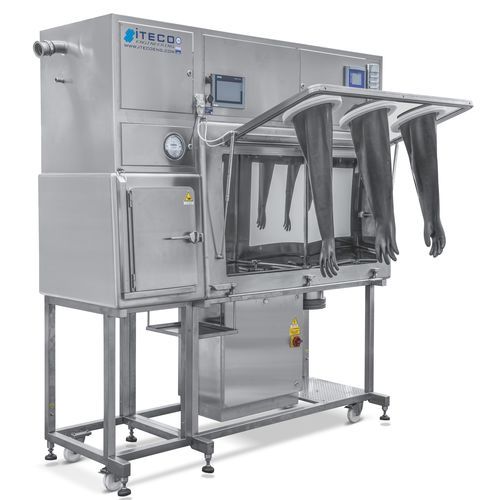

Isolator für die Austeilung AMI 503

für GefahrstoffeBiocontainmentbodenstehend

Dosier-Isolator AMI 503 konzipiert für die Eindämmung und Handhabung hochtoxischer Stoffe oder sauerstoffempfindlicher Materialien. Ausführung in AISI 316L Edelstahl mit spiegelfeinen Innenflächen. Die Einheit ist für den Betrieb in verschiedenen Druckmodi ausgelegt und integriert Filter-, Überwachungs- und Steuerungssysteme zur Gewährleistung der Sicherheit und der Kontrolle der Prozessparameter.

Betriebsarten

• Negativdruck (Luft): Eindämmung bei der Handhabung hochtoxischer Stoffe.
• Positivdruck (Stickstoff): Handhabung sauerstoffempfindlicher, nicht-toxischer Stoffe.
• Negativdruck (Stickstoff): Eindämmung bei der Handhabung von Stoffen, die sowohl hochtoxisch als auch sauerstoffempfindlich sind.

Haupttechnische Merkmale

• Monolithische Konstruktion aus AISI 316L Edelstahl mit spiegelfeinen Innenflächen.
• Vorkammer: Abmessungen mm 500 x 700 x 600 (L x T x H); Nutzdurchgang mm 300 x 400 H.
• Arbeitskammer: Abmessungen mm 1400 x 700 x 850 (L x T x H), vollständig aufklappbare Frontwand, 3 Flanschen und integrierte Handschuhe.
• Träger mit Lochblechplatte zur Aufnahme von Linern und Ablage für Drucker.
• Oberes Technikfach mit aufklappbaren Durchgängen für internen Zugang.
• Außenmaße mm 1900 x 700 x 2100 (H); Gesamtgewicht ca. 600 kg.
• Pneumatische Dichtungen.
• Sicherheitsverriegelung.
• Unterer Bereich mit Flansch / Continuous Liner.
• Reinigungskit mit interner Spritzpistole.
• Absolute H14-Filtereinheit – Bag-in/Bag-out und Aktivkohlefiltereinheit.
• Sicherheitsventile an Kammer und Vorkammer.
• Sauerstoffanalysator zur Überwachung und Steuerung der Stickstoffzufuhr mit akustischem und optischem Alarm bei O2-Anstieg während der Inertisierung.
• Überwachung der Filtereffizienz am Auslass mittels Druckaufnehmern, die an das Managementsystem angeschlossen sind.
• Dichtheitstest der Filter.
• Anschlüsse für Medien, Durchführungen für Kabel und interne Instrumente, Steckdosen.
• HMI-Touchpanel zur Steuerung aller funktionalen Parameter des Isolators.
• Ethernet- und USB-Anschlüsse.
• Druckmindereinheit am Prozessgaseinlass und Druckmindereinheit am Eingang für die pneumatische Versorgung.
