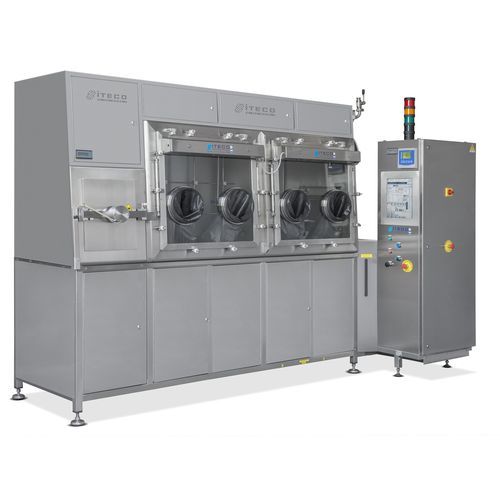

Isolier-Isolator

Synthesefür geringe Produktionsmengenfür flüchtige organische Verbindungen

Isolator konzipiert für Synthesen im Kleinmaßstab mit integriertem Vakuumtrockner und Betrieb in einer inertisierten Atmosphäre für die Verwendung mit Lösungsmitteln. Die Einheit ist ATEX-zertifiziert und mit einem Automatisierungssystem für Inertisierung, Regelung der Prozessparameter und operationelle Rückverfolgbarkeit ausgestattet.

Funktionen und Hauptsysteme

• Aufpressurisierung mit Stickstoff zur Inertisierung der Hauptkammer und des seitlichen Durchgangs.
• Automatische Inertisierungsphase, die die Kammern mit Stickstoff durchspült, bis der Restsauerstoff unter 2–3 % reduziert ist, wodurch ein sicherer Betrieb mit Lösungsmitteln ermöglicht wird.
• Integrierter Vakuumtrockner — Version "Ex".
• Automatisierungssystem zur Steuerung des Maschinenstarts, der Inertisierungsphasen und der Betriebszyklen.
• Umfassende Verwaltung des Wägevorgangs: Einstellung des Absaugsystems, Lichtsteuerung, Anzeige des Differenzdrucks in der Hauptkammer und im Durchgang, Druckregelung und Sauerstoffüberwachung.
• Überwachung und Wartungsmanagement: Filterwechselanzeige, Alarme, Einstellungen und Verwaltung der Prozessparameter mit Aufzeichnung der Betriebszeiten.
• Zugangssteuerung für Programme zum Schutz der Sicherheit und der Betriebsfähigkeit der Anlage.

Eigenschaften / technische Daten

• Gesamtmaße: 2700 mm (L) x 910 mm (T) x 2220 mm (H).
• Gesamtgewicht: ca. 1000 kg.
• Stromversorgung: 380 V – 60 Hz – 3P+T.
• Entwurf und Bau entsprechend der ATEX-Richtlinie 2014/34/EU.
• ATEX-Klassifizierung: II 3/-G IIB T4.
• Containment-Level: OEB5 (Smepac-Test).
