Isolator / Klasse III

Isolierbodenstehend

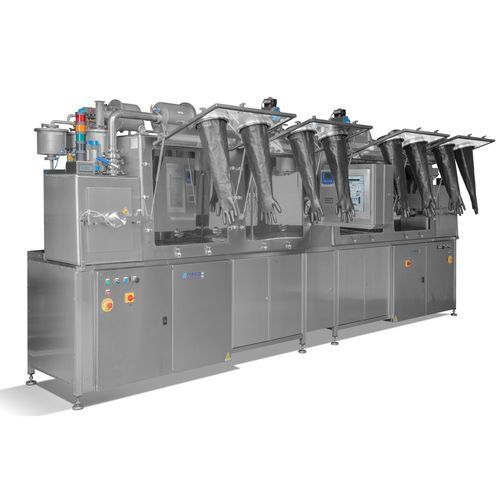

Analytical Isolator Ex ist ein ATEX-zertifizierter, inertisierter Isolator, entwickelt für analytische Tätigkeiten mit Lösungsmitteln. Er arbeitet mit Stickstoff-Überdruck, um die Hauptkammer und seitliche Durchreichen zu inertisieren und den Restsauerstoff auf etwa 2–3 % abzusenken. Die Anlage integriert eine Automatisierungs- und Steuerungseinheit für Wägevorgänge und Prozessmanagement sowie Alarme, Zugangskontrolle und Protokollierung der Betriebsparameter.

Hauptfunktionen

• Stickstoff-Überdruck zur Inertisierung der Hauptkammer und der seitlichen Durchreichen, wodurch Restsauerstoffwerte unter ~2–3 % erreicht werden.
• Automatischer Inertisierungszyklus (Spülung der Kammern mit Stickstoff), gestartet beim Maschinenstart.
• Steuerungssystem für alle Wägetransfer- und Prozessparameter einschließlich Anpassung der Absaugung, Beleuchtungssteuerung, Überwachung der Differenzdrucke (Hauptkammer und seitliche Durchreichen), Druckregelung, Filterwechselüberwachung und Sauerstoffkontrolle.
• Alarme, Parametereinstellung und -verwaltung, Betriebszeitaufzeichnungen und programmgestützte Zugangskontrolle.

Konfigurationen / Versionen

• Version A: Außenmaße 4900 x 1330 x 2220 mm (L x T x H); Gesamtgewicht ca. 1480 kg; Stromversorgung 380 V – 3P+T; Frequenz 50/60 Hz.
• Version B: Außenmaße 2700 x 910 x 2220 mm (L x T x H); Gesamtgewicht ca. 760 kg; Stromversorgung 380 V – 3P+T; Frequenz 50/60 Hz.

Zertifizierungen & Eindämmungsgrad

• Entwurf und Fertigung gemäß ATEX-Richtlinie 2014/34/EU.
• Kennzeichnung/Klassifizierung: II 3/-G IIB T4.
• Eindämmung: OEB5 (Smepac-Test).

Technische Merkmale / Spezifikationen

• Inertisierungsmethode: Stickstoff-Überdruck mit automatisiertem Spülzyklus.
• Zielwert Restsauerstoff nach Inertisierung: unter 2–3 %.
• Prozesssteuerung: Verwaltung der Wägedaten, Anpassung der Absaugung, Überwachung der Differenzdrücke, Sauerstoffkontrolle, Filterwechselüberwachung, Alarme und Protokolle.
• Zugangskontrolle: programmgestützte Zugangsverwaltung für Betriebs- und Sicherheitsfunktionen.
• Stromversorgung (für beide dokumentierten Versionen): 380 V – 3P+T; Frequenz 50/60 Hz.
• Dokumentierte Aufstellungsoptionen: 4900 x 1330 x 2220 mm (~1480 kg) und 2700 x 910 x 2220 mm (~760 kg).
• Konformität: ATEX 2014/34/EU; Ausrüstungs-Klassifizierung II 3/-G IIB T4; Eindämmung OEB5.
