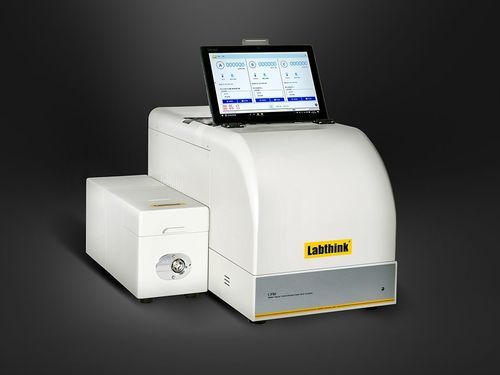

Feuchtigkeitstester C390H

SteuerungTemperaturWasserdampf-Durchlässigkeit

Das C390H ist ein Laborprüfsystem zur Bestimmung der Wasserdampfdurchlässigkeit (WVTR) basierend auf der Infrarot-Sensormethode, entwickelt für präzise Messungen der Feuchtigkeitsbarriereeigenschaften von Folien, Platten, Verpackungen und verwandten Materialien.

Übersicht

• Infrarot-Sensormethode, konform mit ISO 15106-2 und ASTM F1249.
• Patentierter integrierter Prüfblock mit drei Messzellen zur gleichzeitigen oder unabhängigen Prüfung von drei Proben unter identischen Bedingungen.
• Automatische Regelung von Temperatur, Luftfeuchte und Trägergasdurchfluss für stabile und reproduzierbare Ergebnisse.

Hohe Präzision

• Infrarotsensor neuer Generation mit erhöhter Empfindlichkeit und Stabilität, geringerer Kalibrierhäufigkeit.
• Integrierter 3‑Zellen‑Block mit optimiertem hydrodynamischem und thermodynamischem Design zur Verbesserung der Messgleichmäßigkeit.
• Unabhängige Temperatur‑ und Feuchtesensoren pro Zelle sowie präzise automatische Regelung der Umgebungsparameter.

Effizienz & Produktivität

• Gleichzeitige Prüfung von bis zu drei Proben erhöht den Prüfdurchsatz und ermöglicht parallele Teststrategien.
• Automatische Prüfmodi und Umweltregelung reduzieren Bedienereingriffe und manuelle Überwachung.

Bedienung & Datenmanagement

• 12" Touchscreen‑Schnittstelle mit Windows 11 zur Prüfsteuerung und Überwachung.
• Optionales DataShieldTM‑Softwarepaket für zentralisiertes, sicheres Datenmanagement und vielfältige Exportformate; LAN/Wi‑Fi‑Support optional.

Prüfprinzip

• Die Probe wird zwischen einer trockenen Kammer (durchströmtes, trockenes Stickstoffgas) und einer feuchten Kammer montiert. Der durch die Probe hindurchtretende Wasserdampf wird vom Trägergas zum Infrarotsensor transportiert; das Sensorsignal wird analysiert, um die WVTR zu bestimmen. Bei verpackten Proben strömt das trockene Stickstoffgas in das Innere der Verpackung, während die Außenseite in einer kontrollierten feuchten Umgebung gehalten wird.

Normen

• ISO 15106-2
• ASTM F1249
• GB/T 26253
• JIS K7129
• YBB 00092003-2015

Anwendungen

• Folien: Kunststofffolien, Papier‑Kunststoff‑Verbundfolien, coextrudierte Folien, metallisierte Folien, Aluminiumverbunde, faserverstärkte Verbunde.
• Platten: PP, PVC, PVDC, Metallfolien, Gummipads, Siliziumwafer.
• Verpackungen: Kunststoffbehälter, Beutel, beschichtete Kartons, Vakuumbeutel, Metalldosen, Kosmetikverpackungen, Schläuche, Lebensmittelverpackungen.
• Erweiterte Einsatzbereiche: Verschlüsse, Photovoltaik‑Backsheets, Kunststoffschläuche (Kosmetik), Blisterverpackungen, Kunststoff‑Kraftstofftanks, Batteriegehäuse.

Technische Daten / Spezifikationen

• Modell: C390H
• Standard‑Messbereich (g/(m²·Tag)): 0.005 ~ 40
• Erweiterter Messbereich (g/(m²·Tag)): 0.005 ~ 100 (optional)
• Alternative Einheiten (g/(100in²·Tag)): 0.0003 ~ 2.6
• Packagemessbereich (g/(pkg·Tag)): 0.000025 ~ 0.2
• Auflösung: 0.0001 g/(m²·Tag)
• Wiederholbarkeit: 0.005 g/(m²·Tag) oder 2 %
• Prüftemperatur: 10 ~ 55 °C ±0.2 °C
• Prüf‑Luftfeuchte: RH 5 % ~ 90 % ±1 % (100 % möglich)
• Prüfzellen: 3
• Probengröße: 108 mm × 108 mm
• Probendicke: ≤ 3 mm
• Standardprüffläche: 50 cm²
• Trägergas: Stickstoff 99.999 % (nicht enthalten)
• Erforderlicher Gasdruck: ≥ 0.28 MPa (40.6 psi)
• Anschlussgröße: Metallrohr 1/8"
• Optionen: Verpackungstest (max. 3 L), DataShieldTM, GMP‑konformes Computersystem, CFR21 Part11 (optional)
