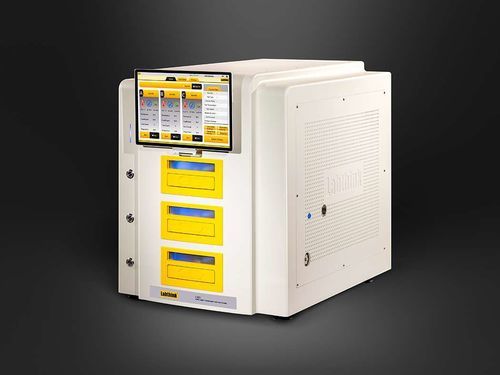

Feuchtigkeitstestsystem C303H

SteuerungTemperaturWasserdampf-Durchlässigkeit

Übersicht

Das C303H ist ein Laborprüfsystem zur Bestimmung der Wasserdampf‑Durchgangsrate (WVTR) für präzise und reproduzierbare Messungen an Folien, Kunststoffen und Plattenmaterialien. Es verwendet einen patentierten Infrarot‑Feuchtesensor und erfüllt Normen wie ASTM F1249, ISO 15106-2 und JIS K7129.

Hauptmerkmale

• Infrarot‑Sensor: patentierter, nicht verbrauchbarer Infrarot‑Sensor mit niedrigen Nachweisgrenzen, Überlaufalarm und automatischem Schutz.
• Genaue Messdaten: 360° Luftzirkulations‑Konstanttemperaturregelung, hochpräzise Temperatur‑ und Feuchtesensorik, automatische Regelung von Durchfluss, Temperatur und RH; Wiederholgenauigkeit bis 0,005 g/(m²·day).
• Drei unabhängige Kammern: drei Standardkammern à 50 cm² für parallele Prüfungen von drei Proben unter gleichen Bedingungen mit unabhängigen Messdaten und automatischer Probenklemmung für gleichbleibende Abdichtung.
• Intelligente Steuerung: 12‑Zoll Windows‑Touchpanel mit Automatikmodus für Ein‑Klick‑Start; Schubladenkammern mit automatischem Ein/Aus und akustischen/optischen Meldungen.
• Sicherheit und Zuverlässigkeit: eingebetteter Industrie‑PC, optische/intelligente Sensoren und Signal-/Lichtalarme; weltweit bezogene Komponenten für stabilen Betrieb.
• Erweiterte Funktionen: professioneller Prüfmodus, automatische Generierung von WVTR‑Kurven; erweiterbare Messbereiche und optionale Software/Compliance‑Pakete.

Prüfprinzip

• Die vorbehandelte Probe wird zwischen einer Kammer mit hoher und einer mit niedriger Luftfeuchte geklemmt. Befeuchtetes Stickstoffgas strömt auf der Hochfeuchte‑Seite, trockenes Stickstoffgas auf der Niedrigfeuchte‑Seite. Wasserdampf diffundiert durch die Probe zur Niedrigfeuchte‑Seite, wo das trockene Gas den transportierten Dampf zum Infrarot‑Sensor führt. Das Sensorsignal wird analysiert und in WVTR‑Werte umgerechnet.

Normen

• ASTM F1249
• ISO 15106-2
• GB/T 26253
• JIS K7129
• YBB00092003-2015

Prüfanwendungen

• Folien: WVTR‑Prüfungen für Kunststofffolien, Papier‑Kunststoff‑Verbunde, coextrudierte Folien, metallisierte Folien und mehrschichtige Verbundstoffe — geeignet zur Bewertung von Barrierematerialien in Lebensmittel-, Pharma‑ und Elektronikbereichen.
• Platten: WVTR‑Prüfungen für PP, PVC, PVDC, Metallfolien, Gummi‑ und Silikonplatten — anwendbar für Hersteller und Prüflabore mit Bedarf an präzisen Permeationsdaten.

Technische Daten

• Prüfbereich (Standardfläche 50 cm²): 0,005–40 g/(m²·day) Standard; optional 0,005–100 g/(m²·day).
• Maskenflächen (optional): 5 cm²: 0,05–400 g/(m²·day); 1 cm²: 0,25–2000 g/(m²·day).
• Auflösung: 0,0001 g/(m²·day).
• Wiederholbarkeit: 0,005 g/(m²·day) oder 2 %, jeweils der größere Wert.
• Temperaturbereich: 15–50 °C (Standard); 5–60 °C (kundenspezifisch).
• Temperaturschwankung: ±0,05 °C.
• Feuchtebereich: 5–90 % rF ±1 % (im Standardtemperaturbereich).
• Prüfkammer: 3 unabhängige Kammern; Standardprüffläche 50 cm² pro Kammer.
• Probengröße: 11,2 cm × 11,2 cm (4,4” × 4,4”).
• Maximale Probendicke: ≤ 3 mm (120 mil).
• Trägergas: Stickstoff 99,999 % Hochreinheit (vom Anwender gestellt).
• Luftquellendruck: ≥ 280 kPa (40,6 PSI); Maschineneingang kann ≥ 550 kPa (79,7 PSI) erfordern, Eingang Φ6 mm Polyurethan.
• Schnittstellengröße: 1/8" Metallrohr.
• Abmessungen: 60 cm × 50 cm × 70 cm (H×B×T).
• Netzversorgung: 120 VAC ±10 % 60 Hz oder 220 VAC ±10 % 50 Hz.
• Netto‑Gewicht: 100 kg (220 lbs).
• Standardausstattung: Hauptgerät, Tablet‑Computer, Probenehmer, Vakuumfett, Polyurethan‑Schlauch Ø6 mm.
• Optionen: Luftkompressor; CFR21 Part 11 / GMP Computersysteme; DataShield™ Datenverwaltung (optional).
