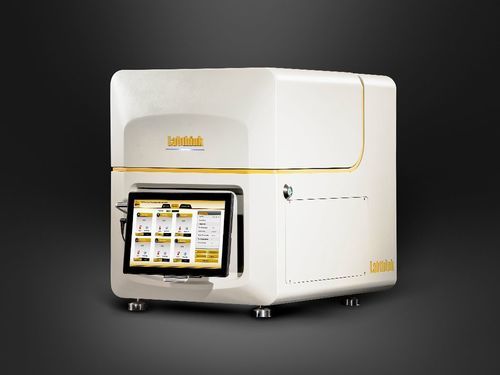

Feuchtigkeitstester C306H

Wasserdampf-DurchlässigkeitLaborautomatisch

Das C306H ist ein auf Infrarotsensor basierendes Prüfgerät zur Bestimmung der Wasserdampfdurchlässigkeit (WVTR) für mittel- und hochbarriere Materialien, ausgelegt nach ASTM F1249 und ISO 15106-2. Es führt automatisierte WVTR-Prüfungen an Folien, Platten und Verpackungsmaterialien über einen großen Messbereich mit hoher Durchsatzleistung und stabilem Regelverhalten durch.

Produktmerkmale

• Infrarotsensor: Labthink-patentierter Infrarotsensor mit erweitertem Messbereich; nicht verschleißend und langlebig; integrierte Überbereichs-Warnung und automatische Schutzfunktion.
• Genaue Daten: kuppelförmige Prüfkammer und 360°-Luftzirkulation mit konstanter Temperatur für verbesserte Temperaturstabilität; jede Zelle verfügt über einen hochpräzisen Feuchtesensor zur Echtzeitüberwachung; automatisierte Regelung von Gasströmung, Temperatur und relativer Feuchte.
• Hohe Effizienz: sechs unabhängige Prüfzellen mit Standardfläche 50 cm², die das gleichzeitige Prüfen von sechs Proben unter identischen Bedingungen ermöglichen; automatische Probenspannung für konstante Klemmkraft und verbesserte Dichtheit.
• Intelligente Steuerung: 12" Touchscreen-Tablet (Windows 11) mit Ein-Klick-Autotestmodus (Eingabe von Temperatur und Feuchte zum Starten); Prüfkammerhaube öffnet/schließt automatisch mit akustischen und visuellen Alarmen.
• Sicher und zuverlässig: eingebauter Industriecomputer für Systemsicherheit und zuverlässige Datenspeicherung; mehrere intelligente Sensoren liefern Betriebsalarme; Komponenten bekannter Marken sorgen für stabile Leistung.
• Platzsparend: Gerätegröße nur ca. 1/3 der Breite herkömmlicher Sechs-Zellen-Geräte und somit geringerer Platzbedarf im Labor.
• Leistungsstarke Funktionen: professioneller Prüfmodus mit flexiblen Steuerungsoptionen; Ausgabe von WVTR-Kurven, Durchlässigkeitskoeffizienten sowie Temperatur- und Feuchtekurven; sehr großer Messbereich und optionale erweiterte Temperaturbereiche.

Prüfprinzip
Die vorkonditionierte Probe wird in einer Prüfzelle eingespannt. Stickstoff mit geregelter relativer Feuchte strömt zur Hochfeuchtigkeitsseite, trockener Stickstoff zur Niedrigfeuchtigkeitsseite. Der durch die Probe diffundierende Wasserdampf wird vom trockenen Stickstoff zum Infrarotsensor transportiert; der Sensor wandelt Signale in Wasserdampfkonzentration um und die WVTR wird berechnet.

Prüfnormen

• ASTM F1249
• ISO 15106-2
• GB/T 26253
• JIS K7129
• YBB00092003-2015

Anwendungen

• Folien: WVTR-Prüfung von Kunststofffolien, Papier-Kunststoff-Verbundfolien, coextrudierten Folien, aluminisierten Folien, Aluminiumfolien und Aluminiumverbundfolien.
• Platten: WVTR-Prüfung von PP-, PVC-, PVDC-Platten, Metallfolien, Gummidichtungen, Siliziumwafern und anderen Plattenmaterialien.

Technische Daten / Prüfparameter

• Modell: C306H
• Prüfbereich (Standardfläche 50 cm²): 0,02 – 40 g/(m²·Tag)
• Optionale MASK-Flächen: 5 cm²: 0,2 – 400 g/(m²·Tag); 1 cm²: 1 – 2000 g/(m²·Tag)
• Auflösung: 0,0001 g/(m²·Tag)
• Wiederholbarkeit: 0,02 g/(m²·Tag) oder 2 %, jeweils der größere Wert
• Prüftemperatur: 15 – 50 °C (Standard), 5 – 60 °C (optional)
• Temperaturschwankung: ±0,15 °C
• Prüffeuchte (im Standardtemperaturbereich): 5 – 90 % RH ±2 % (bis zu 100 % verfügbar)
• Prüfzellen: 6 unabhängige Zellen
• Probengröße: 4,6” x 4,6” (11,7 cm × 11,7 cm)
• Probendicke: ≤ 120 mil (≈ 3 mm)
• Standardprüffläche: 50 cm²
• Trägergas: 99,999 % hochreiner Stickstoff (nicht im Lieferumfang)
• Druck des Trägergases: ≥ 40,6 PSI / 280 kPa (Gasanschluss Instrument: PU-Schlauch Φ6 mm; Gasversorgung vom Kunden vorzubereiten)
• Anschlussgröße: 1/8” Metallrohr
• Geräteabmessungen: 23,6” H x 19,2” W x 25,9” D (60 cm × 49 cm × 66 cm)
• Stromversorgung: 120 VAC ±10 % 60 Hz oder 220 VAC ±10 % 50 Hz
• Nettogewicht: 220 lbs (≈ 100 kg)
• Standardausstattung: Gerätegehäuse, Tablet, Probenehmer, Vakuumfett, PU-Schlauch Φ6 mm
• Optionen / Funktionen: Luftkompressor; DataShield™ (optional); GMP-Computersystemanforderung (optional); CFR21 Part11 (optional)
