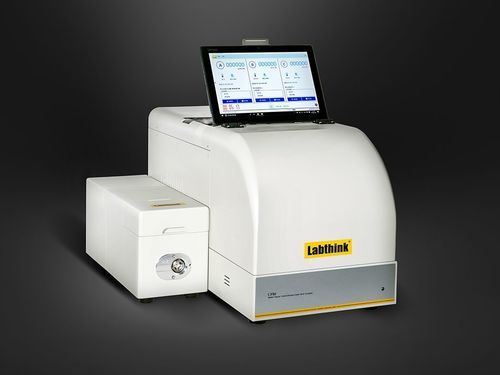

Steuerungstester C390H

WasserdampfWasserdampf-DurchlässigkeitKalibrierung

Prüfsystem für Wasserdampfdurchlässigkeit (WVTR) C390H ist ein automatisiertes Messgerät auf Basis eines Infrarotsensors zur Bestimmung der Wasserdampfdurchlässigkeit von Mittel- und Hochbarrierenmaterialien gemäß ISO 15106-2 und ASTM F1249. Es ermöglicht die parallele Prüfung von drei Proben bei präziser Regelung von Temperatur, Luftfeuchte und Trägergasströmung und eignet sich für Folien, Platten sowie Ganzverpackungsprüfungen in Lebensmittel-, Pharma-, Medizin-, Elektronik- und Industrieanwendungen.

Funktionalität und Aufbau

• Proprietärer Infrarotsensor für Wasserdampf mit hoher Empfindlichkeit und Stabilität ohne häufige bereichsspezifische Kalibrierungen.
• Patentierter integrierter Prüfblock mit drei Prüfzellen und optimierter hydrodynamischer/thermodynamischer Anordnung für bessere Messgleichmäßigkeit.
• Automatische Regelung von Temperatur, Feuchte und Durchfluss mit unabhängiger Sensorüberwachung je Prüfzelle.
• Drei identische Prüfkammern ermöglichen parallele Prüfungen für erhöhte Prüfkapazität.
• 12" Touchscreen (Windows 11) und optionale DataShield™-Software für automatisiertes Datenmanagement und Export.

Prüfprinzip
Die Probe wird in eine Diffusionszelle eingespannt, die in eine trockene Kammer und eine feuchtegeregelte Kammer unterteilt ist. Trockener Hochrein-Stickstoff strömt die trockene Seite aus; der durch die Probe diffundierte Wasserdampf wird vom Trägergas zum Infrarotsensor transportiert und dort in elektrische Signale umgewandelt, aus denen die WVTR berechnet wird. Bei Ganzverpackungen strömt Stickstoff in das Paket, während die Außenumgebung feucht gehalten wird.

Prüfnormen

• ISO 15106-2
• ASTM F1249
• GB/T 26253
• JIS K7129
• YBB 00092003-2015

Anwendungen

• Grundlegende Anwendungen
  • Folien: Kunststofffolien, Verbundfolien, coextrudierte Folien, metallisierte Folien, Aluminiumfolien.
  • Platten: PP, PVC, PVDC, Metallfolien, Gummipads, Siliziumwafer.
  • Verpackungen: Kunststoffflaschen, Beutel, beschichtete Kartons, Vakuumbeutel, Dosen, Kosmetikverpackungen, flexible Tuben, Becher.
• Erweiterte Anwendungen
  • Verschlusssysteme für Flaschen/Kartons/Beutel.
  • Solar-Backsheets für PV-Module.
  • Kunststoffrohre/-tuben (z. B. Kosmetik), Blisterverpackungen (Ganzverpackungs-WVTR), Kraftstofftanks, Kunststoffgehäuse für Batterien.

Merkmale / technische Spezifikationen

• Modell: C390H
• Standardprüfbereich: 0.005 ~ 40 g/(m2·day)
• Optionale Reichweite: 0.005 ~ 100 g/(m2·day)
• Verpackungsprüfung (optional): 0.000025 ~ 0.2 g/(pkg·day), max. Packungsvolumen 3 L (optional)
• Auflösung: 0.0001 g/(m2·day)
• Wiederholbarkeit: 0.005 g/(m2·day) oder 2%
• Prüftemperatur: 10 ~ 55 °C ±0.2 °C
• Prüf-Luftfeuchte: 5% ~ 90% RH ±1% und 100%
• Prüfkammern: 3 (integrierter 3-Zellen-Block)
• Probenmaß: 108 mm × 108 mm; Dicke ≤ 3 mm; Prüfstandardfläche 50 cm²
• Trägergas: Stickstoff 99.999% (nicht im Lieferumfang); Druck ≥ 0.28 MPa / 40.6 psi; Anschluss 1/8" Metallrohr
• Optionen: Verpackungsprüfung (3 L max), DataShield™, GMP-konformes Computersystem, CFR21 Part11-Unterstützung (optional)
