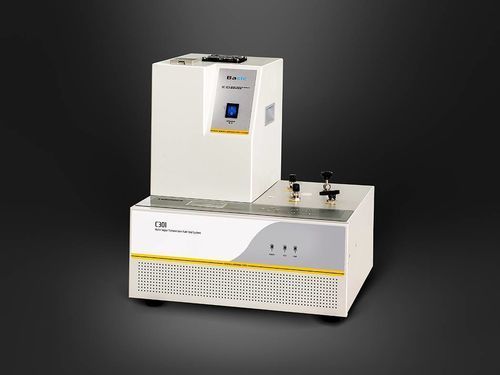

Feuchtigkeitstester C301B

Wasserdampffür Gasdurchsatzfür medizinische Geräte

Das Messsystem für die Wasserdampf-Durchgangsrate C301B ist ein infrarot- sensorgestütztes Gerät zur Bestimmung der Wasserdampf-Durchgangsrate (WVTR) von Barrierewerkstoffen mit hoher und mittlerer Feuchtigkeitsbarriere, in Übereinstimmung mit ASTM F1249 und ISO 15106-2. Es eignet sich zur Messung des WVTR für Kunststofffolien, Platten, Papier, Verpackungen und verwandte Verpackungsmaterialien in den Bereichen Lebensmittel, Pharmazie, Medizinprodukte, Konsumgüter, Photovoltaik und Elektronik.

Produkteigenschaften

• Ausgestattet mit dem von Labthink patentierten Infrarotsensor, konform zu ASTM F1249; nicht verschleißender Typ mit sehr langer Lebensdauer.
• Unterstützt Temperaturregelung zur Durchführung von Prüfungen unter verschiedenen Bedingungen.
• Eingebaute hochwertige Edelstahl-Prüfkammer mit verbesserter Dichtigkeit.
• Importiertes manuelles Absperrventil und Durchflussregler für bessere Dichtungsleistung und geringere Ausfallrate.
• Industrielles Computer-Design: kompakte Abmessungen und schnelle Kühlung.
• Referenzfolie wird zur schnellen Kalibrierung mitgeliefert.
• System verwendet Einchip-Mikrocontrollersteuerung und kann autark betrieben werden.
• Prüfberichte exportierbar in gängigen Formaten wie EXCEL und PDF.
• Unterstützt Mikro-Drucker zur automatischen Ausgabe von Prüfdaten (optional).
• Ausgestattet mit RS232-Schnittstelle zur Verbindung mit PC-Software für Kurvenanalyse, Datenspeicherung und Berichtsdruck (optional).

Prüfprinzip
Die vorkonditionierte Probe wird in der Prüfkammer eingespannt; Stickstoff mit stabiler relativer Luftfeuchte strömt auf eine Seite der Probe, während trockener Stickstoff auf der anderen Seite strömt. Aufgrund des Feuchtegradienten permeiert Wasserdampf durch die Probe von der hochfeuchten Seite zur niederfeuchten Seite und wird vom trockenen Stickstoffstrom zum Infrarotsensor transportiert. Der Infrarotsensor analysiert die durch Wasserdampf erzeugten elektrischen Signale, um die Wasser dampfkonzentration und die Durchgangsrate zu berechnen.

Normen

• ASTM F1249
• ISO 15106-2
• GB/T 26253
• JIS K7129
• YBB00092003-2015

Anwendungen

• Folien
  WVTR-Prüfung verschiedener Kunststofffolien, Papier-Kunststoff-Verbundfolien, coextrudierter Folien, aluminisierter Folien, Aluminiumfolien, Aluminiumfolien-Verbundmaterialien, glasfaserverstärkter Aluminiumverbundfolien und ähnlicher Materialien.
• Platten
  WVTR-Prüfung von PP-, PVC- und PVDC-Platten, Metallfolien, Gummipads, Siliziumwafern und anderen Plattenmaterialien.

Technische Daten

• Tabelle 1 — Prüfparameter (C301B)
  • Messbereich (g/(m²·day), Standardfläche 50 cm²): 0.1–40
  • Auflösung (g/(m²·day)): 0.1
  • Prüftemperatur (°C): 15–50
  • Temperaturauflösung (°C): 0.1
  • Temperaturschwankung (°C): ±0.5
  • Prüf-Feuchte (%RH): 4%RH–100%RH ±2% (gesättigte Salzlösung)
  • Erweiterte Funktion: GMP-Computersystem-Anforderung (optional)
• Tabelle 2 — Technische Spezifikationen
  • Prüfzelle: 1 Zelle
  • Probenmaß: 3.8” × 3.8” (9.7 cm × 9.7 cm)
  • Probenstärke: ≤ 120 mil (3 mm)
  • Standardprüffläche: 50 cm²
  • Prüfgas: Stickstoff 99,999% hoher Reinheit (nicht im Lieferumfang)
  • Gasdruck: 7.2 PSI / 50 kPa
  • Anschlussgröße: Metallrohr 1/8”
  • Gerätemaße: 12.9” H × 16.9” W × 15.7” D (33 cm × 43 cm × 40 cm)
  • Stromversorgung: 120 VAC ±10% 60 Hz / 220 VAC ±10% 50 Hz (eine von beiden)
  • Nettogewicht: 50 lbs (23 kg)
• Tabelle 3 — Produktkonfiguration
  • Standardkonfiguration: Gerätgehäuse, TC03 Temperaturregelgerät, poröse Keramikplatte, Probenehmer, Vakuumfett.
  • Optionale Teile: professionelle Software, GMP-Computersystem-Anforderung, Mikro-Drucker.
