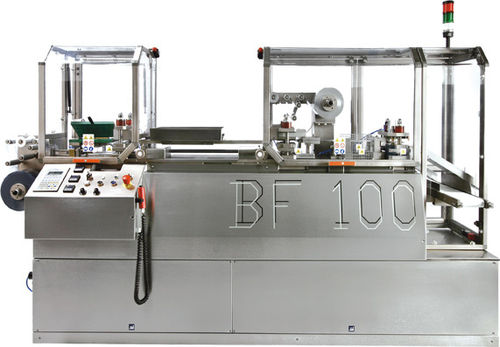

Automatisches Verpackungssystem BF 100

intermittierendcomputergesteuerthorizontal

Produktbeschreibung Die BF100 ist eine automatische Blistermaschine für die industrielle Produktion im alternierenden (intermittierenden) Zyklus. Die Produktzufuhr kann manuell oder automatisch über den universellen „FULL BOX“-Lader erfolgen. Einstellungen und Arbeitszyklen werden über ein Bedienfeld gesteuert, das von einer Siemens-PLC verwaltet wird (CFR21-konform).

Hauptmerkmale

• Automatische Blistermaschine mit alternierendem System
• Kapazität für 2 Blister pro Hub bei kombinierter Breite ≤ 100 mm (6 mm Abstand zwischen Taschen)
• Vertikale und horizontale Perforation, ebenfalls gleichzeitig möglich
• Möglichkeit zur Installation eines Formsystems mit Vorstanzungen
• Geeignet für ALU-ALU und PVC-ALU Blister
• Maximales Blisterformat: 120×100 mm
• Maximale Taschenhöhe (Standard): 15 mm; PVC-Taschenhöhe bis 17 mm
• Optionale automatische Produktbeschickung mit Rotierbürsten

Produktion

• Ca. 35 Hübe pro Minute (abhängig vom Blisterabstand)
• Typische Outputs je nach Format und Abstand: ca. 600–1.600 Blister/h (1 Blister pro Hub, abhängig vom Abstand)
• Beispiele bei 35 Hüben/min: 1 Blister/Hub ≈ 2.100 Blister/h (Format 120×100 mm oder kleiner)
• 2 Blister/Hub ≈ 4.200 Blister/h (Format 50×100 mm oder kleiner)
• 4 Blister/Hub ≈ 8.000 Blister/h (Format 50×50 mm oder kleiner)

Technische Daten

• Maschinenabmessungen: 2.850 × 1.100 × 1.850 mm (H); Gewicht: ca. 1.350 kg
• Druckluft: Leitung int Ø 8 mm / ext Ø 10 mm; Verbrauch ≈ 4 Liter/Zyklus; Betriebsdruck 5–9 bar
• Netzspannung: 400 V, 50 Hz; Leistungsaufnahme: 5 kW
• Temperaturregelung: 3 Thermoregler (2 für Formung, 1 für Versiegelung)
• Winkelpositionsregelung der Nockenwelle mittels Absolutencoder, Auflösung 360 Impulse/Umdrehung
• Maschinenarbeitstemperaturen: 30°–200° C; empfohlene Umgebungstemperatur: 20°–45° C
• Geschlossener Kühlkreislauf mit demineralisiertem Wasser bei 23° C
