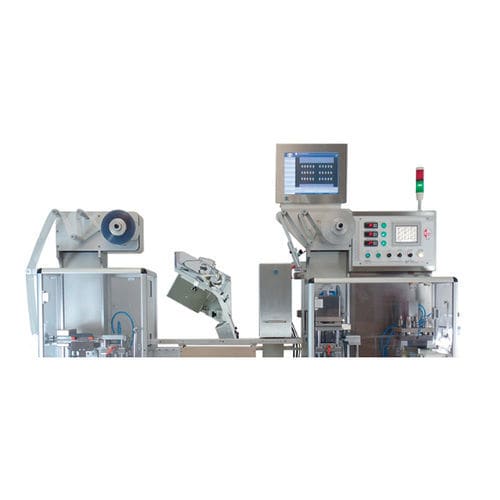

Automatisches Verpackungssystem BF 50 Type R

elektropneumatischSchlauchkompakt

Beschreibung
Die Version BF 50 Type R vervollständigt die BF 50 Baureihe. Durch bürstenlose Motoren erreicht die Type R bis zu 35 Hübe pro Minute und ist in Konfigurationen mit einer, zwei oder drei Bahnen erhältlich. Die Maschine produziert PVC- und ALU-ALU-Blister und unterstützt verschiedene Beschickungssysteme (manuelles AISI 316L-Tablett, Bürstenförderer, spezielle Bahnen) sowie Flüssigkeitsbefüllung mittels peristaltischer Pumpen. Inline-Kontroll- und Inspektionsoptionen (Nadellocherkennung, Produkt-Präsenz-Vision, Print Marker für zentrierte Bedruckung) und die elektro-pneumatische Ausschleusung können zur Anpassung an pharmazeutische und industrielle Verpackungslinien integriert werden.

Hauptmerkmale

• Automatische Blisterverpackungsmaschine für PVC- und ALU-ALU-Formate
• Kompakte Abmessungen; Gestell auf schwenkbaren Rädern für Mobilität
• Maximales Blisterformat: 150×100 mm
• Betriebsgeschwindigkeit: bis zu 35 Hübe/min (2 Blister pro Hub → bis zu 70 Blister/min)
• Konfigurationen: 1, 2 oder 3 parallele Bahnen
• Manuelles AISI 316L-Tablett; automatische Beschicker verfügbar (Bürsten / spezielle Bahnen)
• Option Flüssigkeitsbefüllung mittels peristaltischer Pumpen
• Vorkonfiguration für zentrierte Bedruckung; Print Marker-Integration möglich
• Inspektionsoptionen: Nadelloch-Erkennung (ALU-ALU), Vision-Systeme zur Produktpräsenzprüfung
• Elektro-pneumatische Ausschleusung nicht konformer Blister verfügbar
• Beschickungsbereich: 800 mm

Produktion

• Nennleistung: 35 bpm (je nach Produkt und Beschickung variabel)
• 1 Blister pro Hub: ≈ 2.100 Blister/h (Format ≤ 150×100 mm)
• 2 Blister pro Hub: ≈ 4.200 Blister/h (Format ≤ 70×100 mm)
• 3 Blister pro Hub: ≈ 6.300 Blister/h (Format ≤ 45×100 mm)
• Maximale Taschenhöhe: PVC 17 mm; ALU-ALU 10,5 mm

Technische Daten

• Modell: BF 50 Type R
• Maschinenabmessungen (L×B×H): 2.400 × 1.100 × 2.050 mm; Gewicht: 750 kg
• Betriebsgeschwindigkeit: bis zu 35 Hübe/min (produkt-/beschickungsabhängig)
• Druckluft: Rohr int Ø 12 mm / ext Ø 14 mm; Verbrauch ≈ 23 Liter/Zyklus; Druck 6–9 bar
• Netzspannung: 230 V 50/60 Hz; Leistungsaufnahme: 6,5 kW
• Maschinenarbeitstemperatur: 50°–220° C; Umgebung: 20°–45° C
• Geschlossener Kreislauf Kühlsystem mit demineralisiertem Wasser (Referenz 23° C)
• Beschickungsbereich: 800 mm; manuelles AISI 316L-Tablett oder automatische Beschicker verfügbar
