Vollautomatisches Verpackungssystem BF 35

kompaktTablettenfür Flüssigkeiten

Produktübersicht

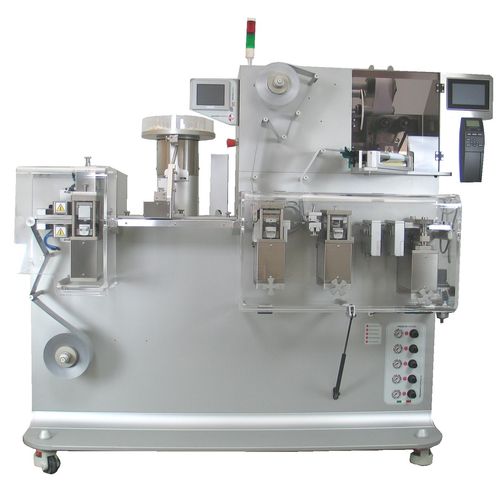

Die BF35 ist eine kompakte, vollautomatische Einformat‑Strip‑Blistermaschine für Blister‑Strip‑Anwendungen, ausgestattet mit Balkonarbeitsstationen. Sie ist ausgelegt für klinische Prüfchargen, Krankenhauschargen und mittlere Produktionslosgrößen. Die Maschine produziert 100×35 mm Blister und kann durch Austausch der Werkzeuge Blister für Ampullen oder Fläschchen formen, um kleine Einzeldosis‑ oder Mehrfachdosis‑Behälter an mehreren Positionen herzustellen. BF35 eignet sich außerdem für die Verpackung von Flüssigkeiten für den Human‑ und Veterinärbereich mit hoher Dosiergenauigkeit.

Hauptmerkmale

• Automatische Strip‑Blistermaschine Monoformat
• Kompakte Abmessungen
• 10/25 Hübe pro Minute (formatabhängig)
• Blistergröße 100×35 mm oder Vielfaches von 35 bis zur gewünschten Anzahl an Kammern
• Maximale Kammerntiefe 18 mm
• Fertigung von Blistern aus Kunststoff (PVC u.ä.)
• Fertigung von ALU‑ALU Blistern
• Voreinstellung des Vorformsystems mittels Teflon‑Stempeln für Kunststoff und Kaltumformung
• Fertigung von Behältern für Ampullen, Vials und Fläschchen
• Der Schritt wird von einem bürstenlosen (Brushless) Motor geregelt
• Edelstahlwanne AISI 316L für manuelle Produktzuführung
• Automatische Produktzuführung mit formatspezifischen Systemen
• Zuführbereich 520 mm
• Elektromechanisches automatisches Inline‑Drucksystem mit alternativem "Heat Transfer"‑Verfahren
• Druck variabler Daten (DataMatrix, Barcode, Logos, Texte) programmierbar am Gerät, per USB‑Stick oder PC
• Kontinuierliche mechanische und automatische Etikettenpositionierung auf dem Blister

Produktion

• Bis zu 35 bpm (Hübe pro Minute), abhängig vom Blister‑Schritt
• Produktion von PVC‑ALU Blistern: 1 Blister pro Hub
• Schnitt nach 1 Schritt: ca. 35 Blister/min
• Schnitt nach 2 Schritten: ca. 17 Blister/min
• Schnitt nach 3 Schritten: ca. 11 Blister/min
• Maximale Kammernhöhe 17 mm für PVC‑Blister
• Maximale Kammernhöhe 10,5 mm für ALU‑ALU Blister

Eigenschaften / Technische Daten

• Maschinenabmessungen: 2.220 mm x 725 mm x 1.900 mm (H); Gewicht: 500 kg
• Druckluftanschluss: Rohr inn. Ø 12 mm / ext. Ø 14 mm
• Druckluftverbrauch: ca. 20 Liter/Zyklus
• Betriebsdruck: 6–9 bar
• Netzspannung: 230 V 50/60 Hz
• Leistungsaufnahme: 6,5 kW
• Maschinentemperaturen: 30°–200° C
• Umgebungstemperatur für Betrieb: 20°–45° C
• Geschlossenes Kühlkreislaufsystem mit demineralisiertem Wasser bei 23° C
