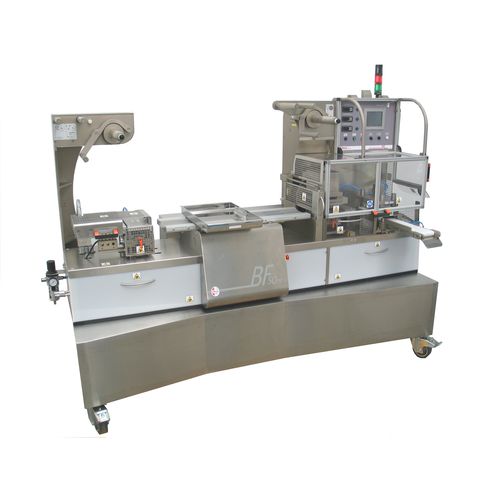

Automatisches Verpackungssystem BF 50 Plus

manuellpneumatischelektropneumatisch

Produktübersicht
Die BF50 PLUS erweitert die Funktionen der BF50 ST durch größere Produktionskontrollmöglichkeiten. Kompakte, multifunktionale Lösung zur industriellen Blisterverpackung von festen Produkten für mittlere Produktionschargen, wenn Formatwechsel‑Flexibilität und einfache Einrichtung gefordert sind. Kontrollsysteme wie Mikroporen‑Erkennung, Sichtkamera und Print Marker für zentrierte Bedruckung können montiert werden. Die Produktzuführung ist manuell oder automatisch über format‑spezifische Bahnen und andere Ladesysteme möglich.

Hauptmerkmale

• Automatische Blistermaschine für feste Produkte
• Kompakte Bauweise und Werkbank mit Schwenkrädern
• Maximale Blistergröße: 150×100 mm
• Bis zu 17 Anschläge/min (2 Blister pro Anschlag) — bis zu 34 Blister/min
• Geeignet für Kunststoff‑ und ALU‑ALU‑Blister
• Mechanische, elektrische und pneumatische Vor‑Prädisposition für Vorformung mit Teflon‑Stempeln (tiefe oder komplexe Taschenformen)
• Vorbereitung für zentrierte Bedruckung (Print Marker)
• Behälter aus Edelstahl AISI 316L für manuelles Beschicken
• Vorbereitung für automatische Beschickung mit Bürsten (Full Box) und über spezielle Bahnen
• Vorbereitung für Flüssigkeitsbefüllung mittels peristaltischer Pumpen
• Vorbereitung für Mikroporen‑Erkennungssystem bei ALU‑ALU
• Vorbereitung für Anwesenheits‑Visionssysteme und elektropneumatische Ausstoßung nicht konformer Blister
• Beschickungsbereich: 800 mm

Produktionsleistung

• Maximal 17 Anschläge pro Minute, abhängig vom Blister‑Pitch
• 1 Blister pro Anschlag: ≈ 1.020 Blister/h (Format 150×100 mm oder kleiner)
• 2 Blister pro Anschlag: ≈ 2.040 Blister/h (Format 70×100 mm oder kleiner)
• 3 Blister pro Anschlag: ≈ 3.060 Blister/h (Format 45×100 mm oder kleiner)
• Maximale Taschenhöhe: 17 mm (PVC‑Blister)
• Maximale Taschenhöhe: 10,5 mm (ALU‑ALU‑Blister)

Technische Daten

• Maschinenabmessung: 2.400 × 1.100 × 2.050 mm (H×B×T); Gewicht: 750 kg
• Anschluss Druckluft: Rohr int Ø 12 mm / ext Ø 14 mm
• Druckluftverbrauch: ca. 23 Liter/Zyklus
• Betriebsdruck: 6–9 bar
• Netzspannung: 230 V 50/60 Hz
• Leistungsaufnahme: 6,5 kW
• Arbeits‑Temperaturen Maschine: 50°–220° C
• Empfohlenes Einsatzumfeld: 20°–45° C
• Geschlossener Kühlkreislauf mit demineralisiertem Wasser bei 23° C
