Automatisches Verpackungssystem BF 50 ST

PC-steuerbarSchlauchkompakt

Produktbeschreibung

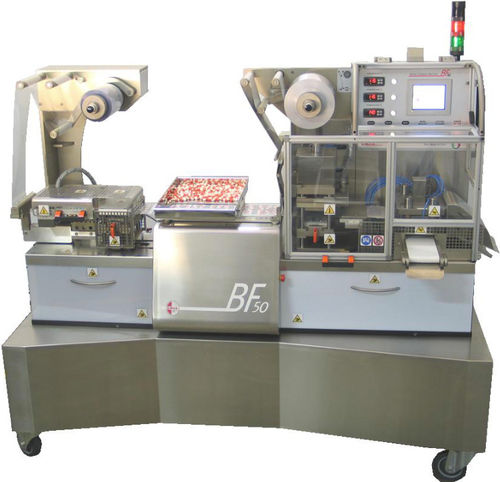

Die BF 50 ST-Version ist eine kompakte automatische Blistermaschine, geliefert auf einem fahrbaren Tisch mit Schwenkrädern. Die elektrische und elektronische Steuerung erfolgt über ein PLC Siemens (CFR21-konform). Die Genauigkeit des Blisterabstands wird durch einen Brushless-Antrieb gewährleistet. Die Maschine ist für klinische Studien, Stabilitätstests und Kleinserienproduktion ausgelegt und eignet sich für die Verpackung oraler Feststoffe, die Dosierung von Flüssigkeiten und kleine Medizinprodukte.

Hauptmerkmale

• Automatische Blistermaschine
• Kompakte Bauweise, fahrbarer Tisch mit Schwenkrädern
• Herstellung von PVC–ALU Blistern
  • 1 Blister pro Hub: ca. 900–1.080 Blister/h (max. Format 140×100 mm oder kleiner)
  • 2 Blister pro Hub: ca. 1.800–2.040 Blister/h (max. Format 100×65 mm oder kleiner)
  • 3 Blister pro Hub: ca. 2.700–3.060 Blister/h (max. Format 100×40 mm oder kleiner)
  • Maximale Taschenhöhe: 17 mm
• Herstellung von ALU–ALU Blistern
  • 1 Blister pro Hub: ca. 900–1.000 Blister/h (max. Format 140×100 mm oder kleiner)
  • 2 Blister pro Hub: ca. 1.800–2.000 Blister/h (max. Format 100×65 mm oder kleiner)
  • 3 Blister pro Hub: ca. 2.700–3.000 Blister/h (max. Format 100×40 mm oder kleiner)
  • Maximale Taschenhöhe: 10 mm
• Mechanische, elektrische und pneumatische Voreinstellung für das Vorformsystem mittels Teflon-Stempeln für komplexe Taschenformen und große Tiefen
• Voreinstellung für manuelle Produktbeschickung mittels Auffangschale in Edelstahl AISI 316L
• Maschinenrahmen aus Edelstahl AISI 304 mit Schwenkrädern
• Fähigkeit zur Produktion von Blistern mit flüssigen Produkten, dosiert durch hochpräzise peristaltische Pumpen mit kontrollierter Dosierung
• Beschickungsbereich für feste oder flüssige Produkte
• Schritt- und Folienvorschub angetrieben durch Brushless-Motor

Produktion

• Max. 17 bpm (17 Hübe pro Minute), abhängig vom Blister-Pitch
• Typische Produktion — PVC–ALU :
• 1 Blister pro Hub: ca. 1.020 Blister/h (Format 140×100 mm oder kleiner)
• 2 Blister pro Hub: ca. 2.040 Blister/h (Format 65×100 mm oder kleiner)
• 3 Blister pro Hub: ca. 3.060 Blister/h (Format 40×100 mm oder kleiner)
• Maximale Taschenhöhe: 17 mm für PVC-Blister
• Maximale Taschenhöhe: 10,5 mm für ALU–ALU Blister

Technische Daten

• Maschinenabmessungen: 1.950 mm × 850 mm × 1.750 mm (H); Gewicht: 550 kg
• Anschluss Druckluft: Rohr int Ø 12 mm - ext Ø 14 mm
• Druckluftverbrauch: ca. 25 Liter/Zyklus
• Betriebsdruck: 6–9 bar
• Netzspannung: 230 V 50/60 Hz
• Leistungsaufnahme: 6,5 kW
• Arbeitstemperaturen Maschine: 50°–220° C
• Umgebungsbedingungen: 20°–45° C
• Geschlossenes Kühlkreislaufsystem mit demineralisiertem Wasser bei 23° C
