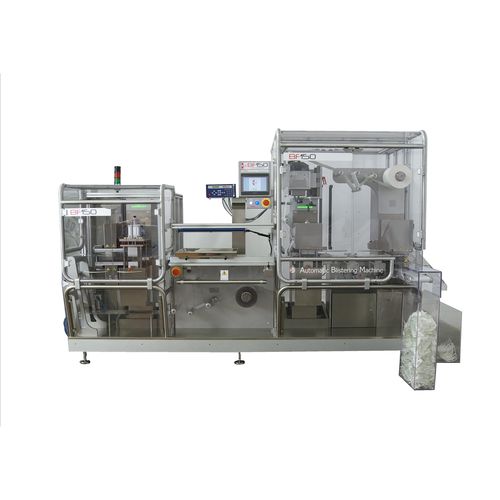

Servogesteuertes Verpackungssystem BF 150

elektronischautomatischvertikal

Produktübersicht
Die BF 150 ist eine automatische Blistermaschine mit alternierendem System, vertikalen Stationen, automatischem Antrieb und Schrittvorschub über eine elektrische Achse mit bürstenlosem Motor. Sie bietet drei Belademodi: manuelle Beladung über eine AISI 316L-Edelstahlschale, das universelle automatische „Full Box“-System mit rotierenden Bürsten, die Produkte über formatgerechte Bahnen in die Taschen führen, sowie automatische Beladung über dedizierte Formatbahnen. Optionen umfassen ein elektronisches "camera vision"-System zur Präsenz- und Fehlerprüfung sowie ein automatisches Pinloch-Detektionssystem für kaltgeformte ALU-ALU-Taschen.

Hauptmerkmale

• Automatisches Blisterverfahren mit vertikalen Stationen und automatischer Indexierung
• Mechanische, elektrische und pneumatische Vorbereitung für Vorformungssystem mit Teflon-Stempeln
• Vorbereitung für manuelle Produktzuführung über AISI 316L-Edelstahlschale
• Vorbereitung für Produktzuführung über universelles „Full Box“-System mit rotierenden Satellitenbürsten
• Vorbereitung für Produktzuführung über formatbasierte, dedizierte Bahnen
• Vorbereitung zur Installation einer Flüssigfüllanlage mit hochpräzisen peristaltischen Pumpen für kontrollierte Dosierung
• Maschine auf fester Aluminiumstruktur montiert
• Mechanische und elektrische Vorbereitung zur Installation von "camera vision"-Systemen für automatische Prüfungen
• Mechanische und elektrische Vorbereitung zur Installation eines elektronischen Pinloch-Detektors nach Kaltumformung von ALU-ALU-Blistern
• Großer Produktladebereich

Produktion

• Max. 35 Hübe/min (2 Blister pro Hub) — bis zu 70 Blister/min je nach Raster
• 1 Blister pro Hub: ca. 1.800 Blister/h (Format 170×120 mm oder kleiner)
• 2 Blister pro Hub: ca. 3.600 Blister/h (Format 120×80 mm oder kleiner)
• 3 Blister pro Hub: ca. 5.400 Blister/h (Format 100×40 mm oder kleiner)
• Maximale Taschenhöhe: 40 mm für PVC-Blister
• Maximale Taschenhöhe: 10,5 mm für ALU-ALU-Blister

Technische Daten

• Maschinenabmessungen: 3.300 mm × 1.935 mm × 2.200 mm (H); Gewicht: 2.500 kg
• Druckluftanschluss: Leitung int Ø 12 mm - ext Ø 14 mm
• Druckluftverbrauch: ca. 2 Liter/Zyklus
• Betriebsdruck: 6–9 bar
• Hauptspannung: 400 V, 50 Hz
• Leistungsaufnahme: 10,5 kW
• Maschinenarbeitstemperaturen: 30°–200° C
• Umgebungstemperatur: 20°–45° C
• Geschlossenes Kühlsystem mit demineralisiertem Wasser bei 23° C
