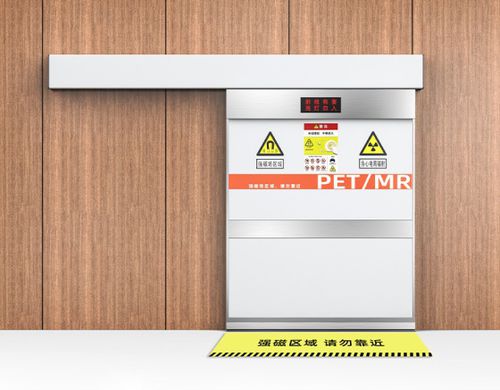

Tür mit Abschirmung

RF-geschütztfür Krankenhausfür Labor

Produktbeschreibung
Motorisierte Abschirmtür für PET-MRT-Räume in Krankenhäusern und Forschungslaboren. Bietet elektromagnetische Abschirmung in statischen Magnetfeldumgebungen (bis 3,0T) und erfüllt Hochfrequenzanforderungen durch eine mehrschichtige Kupfer + Aluminium Verbundstruktur sowie Belüftungs-Wellenleiterfenster (Grenzfrequenz ≥ 2GHz). Option: dreifach faltbare Tür zur platzsparenden Nutzung.

Produktleistung

• Fertigungsanforderungen: Kupferplatten-Schweißung als nahtlose Vollschweißung.
• Kontaktwiderstand: Kontaktwiderstand an Tür-/Rahmenverbindungen <0.01Ω.
• Isolationsimpedanz: ≥1000MΩ (gemessen bei 500V DC).
• Tragfähigkeit: Motorisierte Tür ≥500kg.
• Notentriegelung: Manuelle Notentriegelung vorhanden.
• Nichtmagnetisches Design: Verwendung nichtmagnetischer Bauteile (z. B. Schlösser) zur Erhaltung der Feldhomogenität.

Technische Parameter
Frequenzbereich： — SE-Anforderungen： — Prüfstandard：
10kHz-100MHz — ≥100dB (bei 150MHz ≥90dB) — GB/T 12190-2021
300MHz-1GHz — ≥80dB — ISO 11132-1
1GHz-10GHz — ≥70dB (optional) — IEEE 299-2006

Anwendungsbereiche

• Radiologie: Bildgebende Diagnostik und interventionelle Verfahren mit Röntgen-/Gamma-Strahlung zur anatomischen und funktionellen Bewertung.
• Strahlentherapie: Lokalisierte therapeutische Bestrahlung (Röntgen, Teilchenstrahlen) zur Krebsbehandlung.
• Nuklearmedizin: Diagnostischer und therapeutischer Einsatz von Radiopharmaka mit Integration von Bildgebung und Therapie.

Technische Spezifikationen

• Abschirmwirkung: ≥100dB (10kHz–100MHz), ≥80dB (300MHz–1GHz), ≥70dB optional (1GHz–10GHz).
• Leistung in 3.0T-MRT-Umgebung: Abschirmwirkung ≥100dB bei 150MHz.
• Aufbau: Mehrschichtiger Metallverbund (Kupfer + Aluminium) für Hochfrequenzabschirmung; Option dreifach faltbare Tür.
• Belüftung: Wellenleiterfenster für Belüftung mit Grenzfrequenz ≥2GHz.
• Kupferplatten-Fertigung: Nahtlose Vollschweißung.
• Kontaktwiderstand Tür/Rahmen: <0.01Ω.
• Isolationsimpedanz: ≥1000MΩ (gemessen bei 500V DC).
• Tragfähigkeit der motorisierten Tür: ≥500kg.
• Notentriegelung: Manuelle Notentriegelung vorhanden.
• Nichtmagnetisches Design: Einsatz nichtmagnetischer Komponenten zur Erhaltung der Magnetfeldgleichmäßigkeit.
