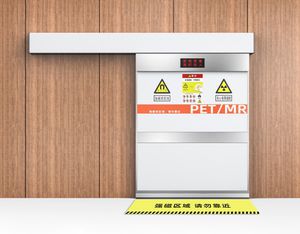

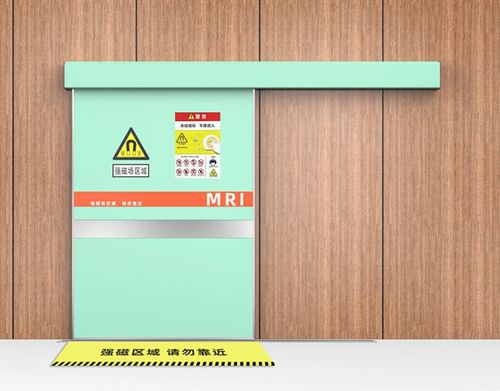

Tür mit Abschirmung

RF-geschütztfür Röntgenstationfür Nuklearmedizin

Produktvorstellung
Entwickelt für MRT-Einrichtungen und Forschungslabore bietet diese pneumatische/motorisierte Schiebetür mit RF-Abschirmung magnetische Kompatibilität und hohe Abschirmleistung. Sie ist ausgelegt, eine Abschirmwirkung von ≥100dB bei 150MHz in einem 3,0T-Magnetfeld zu erreichen und die Anti-Störkompatibilitätsanforderungen der MRT-Geräte zu erfüllen. Für Hochfrequenzanwendungen (über 1GHz) kann die Tür in einer mehrschichtigen Metallverbauweise (Kupfer + Aluminium) geliefert werden, mit Belüftungsfenstern in Form von Wellenleitern und einer Cut-off-Frequenz ≥2GHz. Dreifach faltbare Türkonfiguration verfügbar.

Produktleistung

• Fertigungsanforderungen: Kupferblechkomponenten mit nahtloser Vollverschweißung hergestellt.
• Kontaktwiderstand: Kontaktwiderstand an Verbindungen zwischen Tür und Rahmen < 0,01Ω.
• Isolationswiderstand: ≥1000MΩ (gemessen bei 500V DC).
• Tragfähigkeit: Motorisierte/pneumatische Tür ausgelegt für eine statische Last ≥500kg.
• Notentriegelung: Manuelle Notentriegelung für den sicheren Betrieb vorhanden.
• Nicht-magnetisches Design: Nicht-magnetische Komponenten (z. B. Schlösser, Beschläge) zur Erhaltung der Feldhomogenität.

Technische Parameter
Frequenzbereich： | SE-Anforderungen： | Prüfstandard：
10kHz-100MHz | ≥100dB (150MHz: ≥90dB) | GB/T 12190-2021
300MHz-1GHz | ≥80dB | ISO 11132-1
1GHz-10GHz | ≥70dB (Optional) | IEEE 299-2006

Anwendungsbereiche

• Abteilung Radiologie: Bildgebende Diagnostik und interventionelle Verfahren mit Röntgenstrahlen, Gammastrahlen oder verwandten Verfahren zur Visualisierung innerer anatomischer Strukturen.
• Abteilung Strahlentherapie (Onkologie): Lokalisierte therapeutische Verfahren mit ionisierender Strahlung (Röntgen, Elektronenstrahlen, Protonen/Teilchen) die eine kontrollierte RF-Umgebung erfordern.
• Abteilung Nuklearmedizin: Diagnostische und therapeutische Abläufe mit Radiopharmazeutika und Bildgebung; erfordern RF-Abschirmung, um Interferenzen mit Detektoren und Bildgebungssystemen zu vermeiden.

Spezifikationen / Technische Merkmale

• Abschirmwirkung: Ausgelegt auf ≥100dB bei 150MHz in einer 3,0T-Umgebung.
• Konstruktion: Mehrschichtige Metallverbauung (Kupfer + Aluminium) für HF-Leistung optional.
• Belüftung: Wellenleiter-Belüftungsfenster mit Cut-off-Frequenz ≥2GHz.
• Schweißung: Nahtlose Vollverschweißung der Kupferkomponenten.
• Kontaktwiderstand: <0,01Ω an Tür-Rahmen-Verbindungen.
• Isolationswiderstand: ≥1000MΩ (500V DC Test).
• Antrieb: Motorisiertes/pneumatisches Schiebesystem mit Tragfähigkeit ≥500kg.
• Sicherheit: Manuelle Notentriegelung inklusive.
• Materialien: Nicht-magnetische Komponenten zur Erhaltung der Feldhomogenität.
