Strahlenschutztür

mit AbschirmungRF-geschütztRöntgen

Produktvorstellung
Motorisierte, schwere Nuklear-Magnetfeld-Abschirmtür, konzipiert für medizinische und Forschungsanlagen (3,0 T MRT‑Räume, Linearbeschleuniger ≥10 MeV, BNCT, Teilchenbeschleuniger). Bietet gleichzeitige Abschirmung gegen hochenergetische X/γ‑Strahlung, Neutronen und RF zur Vermeidung von Leckstrahlung und zum Schutz von Personal und empfindlicher Geräte.

Produktleistung

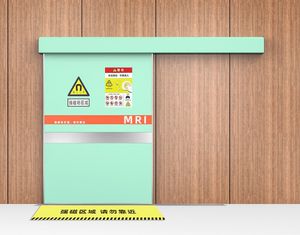

• Motorisierte Lösung für klinische MRT‑Bereiche: HF-/RF‑Abschirmwirkung ≥100 dB bei 150 MHz in einem 3,0 T Magnetfeld; erfüllt Anforderungen an elektromagnetische Verträglichkeit und Störfestigkeit der MRT‑Systeme.
• Lösung für Forschungslabore: Für Hochfrequenzbereiche (z. B. >1 GHz) verwendet die Tür eine mehrlagige Kupfer+Aluminium‑Verbundkonstruktion mit Belüftungs‑Hohlleiterfenstern (Sperrfrequenz ≥2 GHz). Dreifachfalt‑Tür als Option verfügbar.

Technische Parameter
Fertigung: nahtloses Vollpunktschweißen der Kupferplatten.
Kontaktwiderstand an Tür‑Rahmen‑Verbindungen: <0,01 Ω.
Isolationsimpedanz: ≥1000 MΩ (geprüft bei 500 V DC).
Tragfähigkeit (motorisiert): ≥500 kg.
Notentriegelung: manelle Notentriegelung vorhanden.
Nichtmagnetisches Design: nichtmagnetische Komponenten (z. B. nichtmagnetische Schlösser) zur Wahrung der Homogenität des Magnetfelds.

Anwendungsbereiche

• Radiologieabteilungen: Bildgebende und interventionelle Dienstleistungen mit Röntgen, γ‑Strahlen und anderen ionisierenden Strahlungen für diagnostische Untersuchungen.
• Strahlentherapie‑Abteilungen: Lokalisierte therapeutische Anwendungen mit ionisierender Strahlung, einschließlich Röntgen, Elektronen/Protonenstrahlen und radioaktiven Quellen.
• Nuklearmedizinische Abteilungen: Diagnostischer und therapeutischer Einsatz von Radionukliden, Kombination aus Bildgebung, Therapie, Forschung und Lehre.

Eigenschaften / Technische Spezifikationen

• RF‑Abschirmung: ≥100 dB bei 150 MHz in 3,0 T Magnetfeld (motorisierte MRT‑Lösung).
• Mehrlagiger Metallverbund: Kupfer + Aluminium für Hochfrequenz‑Leistung.
• Belüftungs‑Hohlleiterfenster mit Sperrfrequenz ≥2 GHz.
• Türtyp: Dreifachfalt‑Option für Labore.
• Kupferblech‑Schweißung: nahtloses Vollschweißen.
• Kontaktwiderstand: <0,01 Ω an Tür‑Rahmen‑Verbindungen.
• Isolationsimpedanz: ≥1000 MΩ (500 V DC Test).
• Traglast (motorisiert): ≥500 kg.
• Notentriegelung: manuelle Auslösung.
• Nichtmagnetische Komponenten, um die Homogenität des Magnetfelds nicht zu stören.
