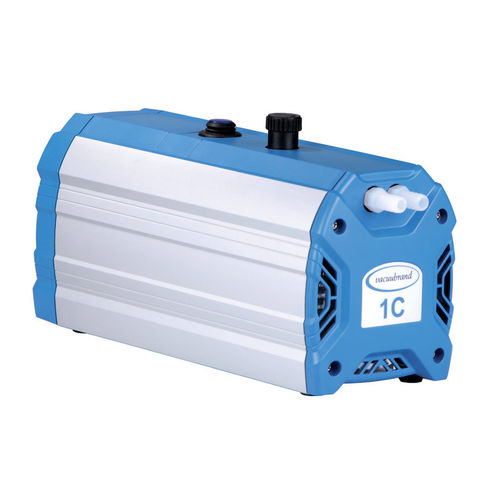

Labor-Vakuumpumpe MZ 1C

Membranölfreimehrstufig

Überblick

• hervorragende chemische Beständigkeit und gute Toleranz gegenüber Dämpfen/Kondensaten
• Zugänglicher Ein-/Ausschalter und Gasballastventil an der Oberseite
• optimiertes Vakuum auch mit geöffnetem Gasballast zur kontinuierlichen Spülung
• sehr ruhiger Lauf und sehr geringe Vibrationen
• wartungsfreier Antrieb und langlebige PTFE-Sandwich-Membranen

Produktbeschreibung
Chemie-Membranpumpen ermöglichen das kontinuierliche, ölfreie Fördern korrosiver Gase und Dämpfe. Die zweistufige Ausführung verbindet eine brauchbare Förderleistung mit gutem Endvakuum. Alle medienberührten Teile bestehen aus chemikalienbeständigen Fluorkunststoffen. PTFE-Sandwichmembranen erhöhen die Zuverlässigkeit und verlängern die Lebensdauer. Die MZ 1C ist mit einem Gasballastventil zur kontinuierlichen Kondensatspülung ausgestattet und somit für leicht kondensierende Dämpfe geeignet. Die schlanke Bauform erlaubt eine platzsparende Aufstellung. Als Zubehör ist ein manueller Vakuumregulierkopf mit Manometer erhältlich.

Kerndaten
Endvakuum: 12 mbar
Endvakuum mit Gasballast: 20 mbar
Max. Saugvermögen 50 Hz: 0.75 m3/h
Max. Saugvermögen 60 Hz: 0.5 cfm
Lieferumfang: Pumpe komplett montiert, betriebsfertig, mit Anleitung

Technische Daten und Grafiken (Tabelle)
Max. Saugvermögen 50 Hz: 0.75 m3/h
Max. Saugvermögen 60 Hz: 0.5 cfm
Endvakuum: 12 mbar / 9 torr
Endvakuum mit Gasballast: 20 mbar / 15 torr
Anzahl Köpfe: 2
Anzahl Stufen: 2
Umgebungstemperatur min. (Betrieb): 10 °C
Umgebungstemperatur max. (Betrieb): 40 °C
Lagertemperatur min.: -10 °C
Lagertemperatur max.: 60 °C
Max. Auslassdruck (abs.): 1.1 bar
Anschluss Saugseite: Schlauchdorn DN 8-10 mm
Anschluss Druckseite: Schlauchdorn DN 8-10 mm
Nennleistung: 0.06 kW
Nenndrehzahl 50/60 Hz: 1500/1800 min-1
Schutzart IEC 60529: IP 40
Abmessungen L × B × H: 312 × 121 × 170 mm
Gewicht: 6.7 kg
Schalldruckpegel bei 50 Hz: 45 dBA
ATEX-Zulassung: II 3/- G Ex h IIC T3 Gc X (nur interne Atmosphäre)
NRTL-Zertifizierung: Ja
Nennspannung: 220-230 V
Netzfrequenz: 50-60 Hz

Eigenschaften / technische Spezifikationen

• Modell: MZ 1C
• Typ: Chemie-Membranpumpe, ölfrei, zweistufig
• Medienberührte Werkstoffe: chemikalienbeständige Fluorkunststoffe (PTFE-Sandwichmembranen)
• Gasballastventil zur kontinuierlichen Kondensatspülung
• schlankes, platzsparendes Design
• Zubehör (optional): manueller Vakuumregulierkopf mit Manometer
