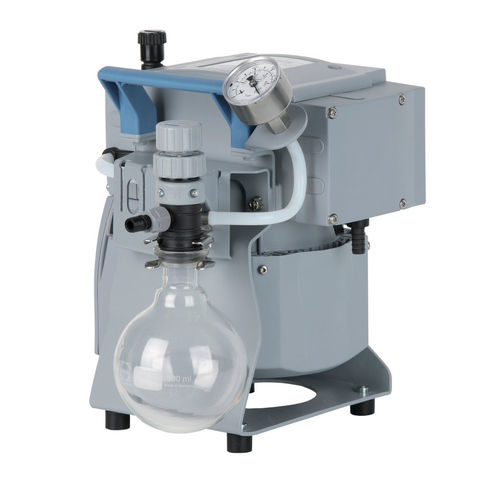

Labor-Vakuumsystem MZ 2C NT +AK+M+D

zur FiltrierungMembranölfrei

Überblick

• Hervorragende Chemikalien- und Kondensatverträglichkeit
• Hohe Leistung bis nahe am Endvakuum
• Gutes Endvakuum auch mit geöffnetem Gasballast zur Kondensatspülung
• Sehr leiser, vibrationsarmer Betrieb
• Manuelle Vakuumeinstellung mit analoger Vakuumanzeige (Manometer)

Anwendungsgebiete
Dieses Chemie-Vakuumsystem ist ausgelegt zum Evakuieren, Eindampfen und Abpumpen von Gasen und Dämpfen in chemischen, biologischen und pharmazeutischen Laboren, wenn keine Kondensation der Lösungsmitteldämpfe am Auslass erforderlich ist. Das manuelle Durchflussregelventil stellt das effektive Saugvermögen am Vakuumanschluss ein. Das analoge Manometer liefert die kontinuierliche Anzeige des Vakuums. Das System eignet sich besonders für Filtrationsanwendungen. Der saugseitige Abscheider (AK) aus Glas mit Schutzbeschichtung hält Partikel und Flüssigkeitströpfchen zurück und schützt die Pumpe.

Technische Daten und Diagramme
Max. Saugvermögen 50 Hz: 2 m3/h
Max. Saugvermögen 60 Hz: 1.4 cfm
Endvakuum: 7 mbar / 5 torr
Endvakuum mit Gasballast: 12 mbar / 9 torr
Anzahl Zylinder: 2
Anzahl Stufen: 2
Vakuumregelung: Manometer (analoge Anzeige)
Umgebungstemperatur min. (Betrieb): 10 °C
Umgebungstemperatur max. (Betrieb): 40 °C
Lagertemperatur min.: -10 °C
Lagertemperatur max.: 60 °C
Max. Auslassdruck (abs.): 1.1 bar
Anschluss saugseitig: Schlauchdorn DN 8-10 mm
Anschluss druckseitig: Schlauchdorn DN 8-10 mm
Nennleistung Motor: 0.18 kW
Nenndrehzahl 50/60 Hz: 1500/1800 min-1
Schutzart IEC 60529: IP 40
Abmessungen (L×B×H): 310 × 243 × 313 mm
Gewicht: 13.4 kg
Geräuschpegel (50 Hz): 45 dBA
ATEX-Zulassung: II 3/- G Ex h IIC T3 Gc X (nur interne Atmosphäre)
NRTL-Zertifizierung: Ja
Nennspannung: 230 V
Netzfrequenz: 50-60 Hz

Merkmale / technische Spezifikationen

• Modell: MZ 2C NT +AK+M+D
• Marke: VACUUBRAND
• Typ: Chemie-Vakuumsystem, ölfrei
• Max. Saugvermögen (50 Hz): 2 m3/h
• Max. Saugvermögen (60 Hz): 1.4 cfm
• Endvakuum: 7 mbar (5 torr)
• Endvakuum mit Gasballast: 12 mbar (9 torr)
• Anzahl Zylinder / Stufen: 2 / 2
• Nennleistung: 0.18 kW
• Nenndrehzahl: 1500 / 1800 min-1 (50/60 Hz)
• Schutzart: IP 40
• Anschlüsse: Schlauchdorn DN 8-10 mm (saug-/druckseitig)
• Max. Auslassdruck (abs.): 1.1 bar
• Betriebstemperaturbereich: 10 °C bis 40 °C
• Lagerungstemperaturbereich: -10 °C bis 60 °C
• Abmessungen: 310 × 243 × 313 mm
• Gewicht: 13.4 kg
• Schalldruckpegel: 45 dBA (50 Hz)
• Zertifizierungen: ATEX (II 3/- G Ex h IIC T3 Gc X), NRTL
• Lieferumfang: Pumpenstand komplett montiert, betriebsfertig, mit Anleitung
