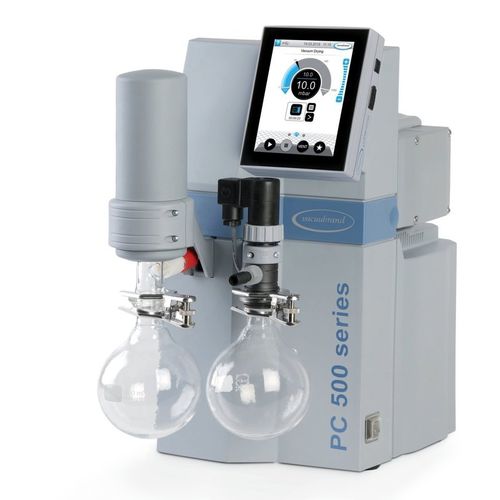

Labor-Vakuumpumpe PC 510 select

Membran

Überblick

• Vakuum-Controller VACUU·SELECT mit grafischer Bedienoberfläche vereinfacht Laborabläufe
• Vordefinierte Anwendungen sparen Zeit und liefern reproduzierbare Ergebnisse
• Intuitiver Anwendungseditor zur Erstellung kundenspezifischer Prozessabläufe
• Zweistufige Chemie-Membranpumpe (MZ 2C NT) mit Kondensatverträglichkeit
• Abluftkondensator für nahezu vollständige Lösemittelrückgewinnung bei Anschluss an Kühlwasser oder Kühler

Produktbeschreibung
Die PC 500‑Serie kombiniert die zweistufige MZ 2C NT Membranpumpe mit dem VACUU·SELECT Controller zur Unterstützung elektronisch gesteuerter Verdampfungs‑ und Trocknungsprozesse. Der Controller bietet manuelle Sollwertregelung, vordefinierte Destillationsprogramme und einen Drag‑and‑Drop‑Editor zur Erstellung kundenspezifischer Abläufe. Bei Lösungsmittelverdampfung erkennt die Druckerkennung den Siededruck und schaltet in die Zweipunktregelung, um den Druck zu stabilisieren. Der saugseitige Abscheider (Glas mit Schutzbeschichtung) verhindert das Eindringen von Partikeln und Tropfen und verlängert die Pumpenlebensdauer. In Verbindung mit einer Kühlwasserleitung oder einem Umlaufkühler ermöglicht der druckseitige Kondensator die nahezu vollständige Rückgewinnung von Lösemitteln zur Emissionsbegrenzung und Wiederverwertung.

Wesentliche Produktdetails

• Serie / Produktfamilie: PC 500-series chemistry pumping units
• Integrierte Pumpe: MZ 2C NT, zweistufig
• Controller: VACUU·SELECT (grafische UI, Anwendungseditor, Siededruckerkennung mit Zweipunktregelung)
• Saugseitiger Abscheider: Glas mit Schutzbeschichtung
• Abluftkondensator zur Lösemittelrückgewinnung (erfordert Kühlwasser oder Kühler)

Technische Daten (Kurz)

• Max. Saugvermögen (50 Hz): 2 m3/h
• Max. Saugvermögen (60 Hz): 1.4 cfm
• Endvakuum: 7 mbar / 5 torr
• Endvakuum mit Gasballast: 12 mbar / 9 torr
• Zylinder / Stufen: 2 / 2
• Nennleistung: 0.18 kW
• Nenndrehzahl (50/60 Hz): 1500 / 1800 min-1
• Abmessungen (L x B x H): 418 x 272 x 457 mm
• Gewicht: 17.6 kg
• Schalldruckpegel (50 Hz): 45 dBA

Technische Spezifikationen

• Modell: PC 510 select
• Typ: Chemie‑Pumpstand (zweistufige Membranpumpe, Basis MZ 2C NT)
• Vakuum‑Controller: VACUU·SELECT (GUI, Anwendungseditor, Siededruckerkennung)
• Anschlüsse: Saug-/Druck Schlauchwelle DN 8-10 mm; Kühlung 2 x DN 6-8 mm
• Max. Gegendruck (abs.): 1.1 bar
• Schutzart: IP 20
• Nennspannung: 230 V
• Netzfrequenz: 50-60 Hz
• Interfaces: Ethernet (RJ45) Modbus TCP; USB Typ A; RS-232 über Adapter
• ATEX: II 3/- G Ex h IIC T3 Gc X (Internal Atmosphere only)
• Lieferumfang: Pumpstand komplett montiert, betriebsbereit, mit Anleitung
