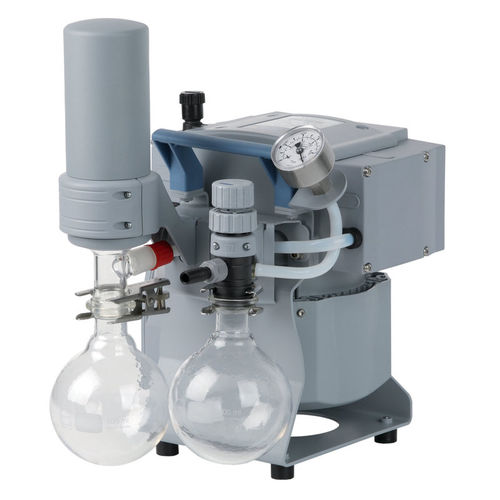

Labor-Vakuumpumpe PC 101 NT

für Rotationsverdampfermehrstufig

Überblick

• Hervorragende Chemikalien- und Dampfverträglichkeit
• Zuverlässige Förderleistung auch nahe dem Endvakuum
• Optimiertes Endvakuum mit Gasballast zur Kondensatentsorgung
• Nahezu 100% Lösemittelrückgewinnung dank kompakter Auslasskondensators (EK)
• Manuelle Vakuumeinstellung und analoge Vakuumanzeige (Manometer)

Produktbeschreibung
Dieser Pumpstand ist für das Evakuieren, Eindampfen und Abpumpen von Gasen und Dämpfen in chemischen, biologischen und pharmazeutischen Laboren ausgelegt. Typische Anwendungen sind Rotationsverdampfer und Vakuumtrockenschränke. Das manuelle Durchflussregelventil an der Ansaugseite regelt das wirksame Saugvermögen am Vakuumanschluss, das Manometer liefert die analoge Anzeige des Vakuums. Der kompakte druckseitige Kondensator (EK) ermöglicht nahezu vollständige Lösemittelrückgewinnung für effizientes Recycling und Umweltschutz. Die Einheit wird montiert und betriebsbereit geliefert.

Wichtige Produktdaten

• Endvakuum: 7 mbar
• Endvakuum mit Gasballast: 12 mbar
• Max. Saugvermögen (50 Hz): 2 m³/h

Technische Daten und Abbildungen

• Max. Saugvermögen 50 Hz: 2 m³/h
• Max. Saugvermögen 60 Hz: 1.4 cfm
• Endvakuum: 7 mbar / 5 torr
• Endvakuum mit Gasballast: 12 mbar / 9 torr
• Anzahl Köpfe: 2
• Anzahl Stufen: 2
• Vakuumregelung: Manometer (analoge Anzeige)
• Umgebungstemperatur Betrieb - Untergrenze: 10 °C
• Umgebungstemperatur Betrieb - Obergrenze: 40 °C
• Umgebungstemperatur Lagerung - Untergrenze: -10 °C
• Umgebungstemperatur Lagerung - Obergrenze: 60 °C
• Max. Rückdruck (abs.): 1.1 bar
• Anschluss Saugseite: Schlauchdorn DN 8-10 mm
• Anschluss Druckseite: Schlauchdorn DN 8-10 mm
• Kühlwasseranschluss: 2 x Schlauchdorn DN 6-8 mm
• Nennleistung Motor: 0.18 kW
• Nenndrehzahl (50/60 Hz): 1500 / 1800 min⁻¹
• Schutzart IEC 60529: IP 40
• Abmessungen (L x B x H): 326 x 243 x 402 mm
• Gewicht: 14.5 kg
• Geräusch (50 Hz): 45 dBA
• ATEX-Zulassung: II 3/- G Ex h IIC T3 Gc X (Internal Atmosphere only)
• NRTL-Zertifizierung: Ja
• Lieferumfang: Pumpstand komplett montiert, betriebsbereit, mit Anleitung

Eigenschaften / technische Spezifikationen

• Modell: PC 101 NT
• Anwendung: Chemisches Pumpen für Verdampfung, Dampf- und Gasbehandlung mit Rotationsverdampfern und Vakuumtrocknern
• Lösemittelrückgewinnung: Nahezu 100 % (EK)
• Steuerung: Manuelle Durchflussregelung; Manometer (analog)
• Leistung (50 Hz): 2 m³/h; Endvakuum 7 mbar
• Konstruktion: 2 Köpfe, 2 Stufen
• Elektrisch: 0.18 kW, 230 V, 50-60 Hz
• Anschlüsse: Ein-/Ausgang DN 8-10 mm; Kühlung 2 x DN 6-8 mm
• Schutz & Zertifikate: IP40, ATEX, NRTL
• Abmessungen & Gewicht: 326 x 243 x 402 mm; 14.5 kg
