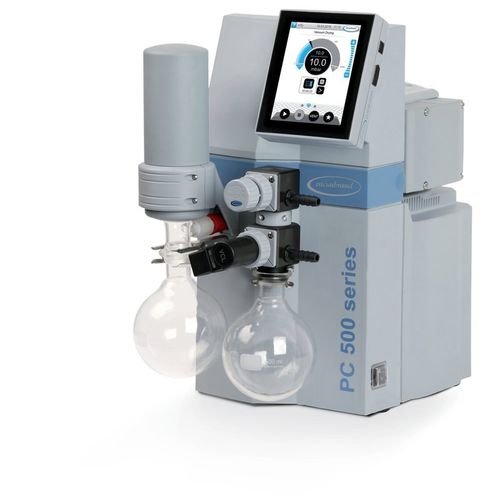

Vakuumsystem für Rotationsverdampfer PC 511 select

LaborMembranölfrei

Überblick

• Vakuum‑Controller VACUU·SELECT mit grafischer Benutzeroberfläche und vordefinierten Prozessabläufen
• Vordefinierte Prozesse für gängige Laboraufgaben zur Zeitersparnis und Reproduzierbarkeit
• Drag‑and‑drop Applikationseditor zur Erstellung eigener Prozesssequenzen
• MZ 2C NT Zweistufen‑Chemie‑Membranpumpe — ölfrei, chemikalien‑ und kondensatverträglich
• Paralleler Betrieb von zwei unabhängigen Vakuumanwendungen über zwei Sauganschlüsse (einer mit manueller Durchflussregelung)

Produktbeschreibung
Der PC 511 select ist ein kompakter, wirtschaftlicher Pumpstand zum parallelen Betrieb zweier unabhängiger Vakuumanwendungen mit nur einer Pumpe. Als Pumpeneinheit dient die MZ 2C NT Zweistufen‑Membranpumpe. Der integrierte VACUU·SELECT Controller bietet eine anwendungsbasierte, intuitive GUI mit vordefinierten Vakuumabläufen sowie einem Editor für kundenspezifische Sequenzen. Bei Lösungsmittelverdampfung erkennt der elektronische Steueranschluss den Siededruck und schaltet in den Zweipunkt‑Regelbetrieb, um den Druck zu stabilisieren. Ein zweiter Vakuumanschluss mit manueller Durchflussregelung erlaubt einen unabhängigen zweiten Prozess an derselben Pumpe. Der saugseitige Glasabscheider mit Schutzbeschichtung hält Partikel und Tropfen zurück und schützt so die Pumpe. Der druckseitige Emissionskondensator ermöglicht hohe Lösemittelrückgewinnung bei Anschluss an Kühlwasser oder Umlaufkühler und unterstützt Recycling sowie Umweltschutz.

Technische Daten und Abbildungen (Auszug)
Max. Saugvermögen 50 Hz: 2 m3/h
Max. Saugvermögen 60 Hz: 1.4 cfm
Endvakuum: 7 mbar / 5 torr
Endvakuum mit Gasballast: 12 mbar / 9 torr
Anzahl Zylinder: 2
Anzahl Stufen: 2
Vakuum­controller: VACUU·SELECT
Umgebungstemp. Betrieb (min): 10 °C
Umgebungstemp. Betrieb (max): 40 °C
Umgebungstemp. Lagerung (min): -10 °C
Umgebungstemp. Lagerung (max): 60 °C
Max. Auslassdruck (abs.): 1.1 bar
Anschluss saugseitig: 2 x Schlauchstutzen DN 8-10 mm
Anschluss druckseitig: Schlauchstutzen DN 8-10 mm
Anschluss Kühlwasser: 2 x Schlauchstutzen DN 6-8 mm
Nennleistung: 0.18 kW
Nenndrehzahl 50/60 Hz: 1500/1800 min-1
Schutzart IEC 60529: IP 20
Abmessungen L x B x H: 435 x 272 x 457 mm
Gewicht: 19.2 kg
Geräusch (Schalldruckpegel) bei 50 Hz: 45 dBA
ATEX: II 3/- G Ex h IIC T3 Gc X (Internal Atmosphere only)
NRTL Zertifizierung: Nein
Lieferumfang: Pumpstand komplett montiert, betriebsfertig, mit Anleitung

Charakteristiken / technische Spezifikationen

• Modell: PC 511 select
• Marke: VACUUBRAND
• Controller: VACUU·SELECT (grafische UI, vordefinierte Anwendungen, Applikationseditor)
• Pumpentyp: MZ 2C NT, zweistufige Chemie‑Membranpumpe (ölfrei)
• Saugvermögen (50 Hz): 2 m3/h — (60 Hz: 1.4 cfm)
• Endvakuum: 7 mbar (ohne Gasballast); 12 mbar (mit Gasballast)
• Anzahl Köpfe / Stufen: 2 / 2
• Nennleistung: 0.18 kW; Nenndrehzahl: 1500 / 1800 min‑1 (50/60 Hz)
• Anschlüsse: Saugseite 2 x DN 8-10 mm, Druckseite DN 8-10 mm, Kühlung 2 x DN 6-8 mm
• Max. Rückdruck (abs.): 1.1 bar
• Betriebstemperaturbereich: 10–40 °C; Lagerung: -10–60 °C
• Schutzart: IP 20; Geräuschpegel: 45 dBA (50 Hz)
• Schnittstellen: Ethernet (RJ45) Modbus TCP, USB (Typ A), RS‑232 via Adapter
• ATEX: II 3/- G Ex h IIC T3 Gc X (Internal Atmosphere only)
• Lieferumfang: komplett montierter Pumpstand, betriebsfertig, mit Anleitung
