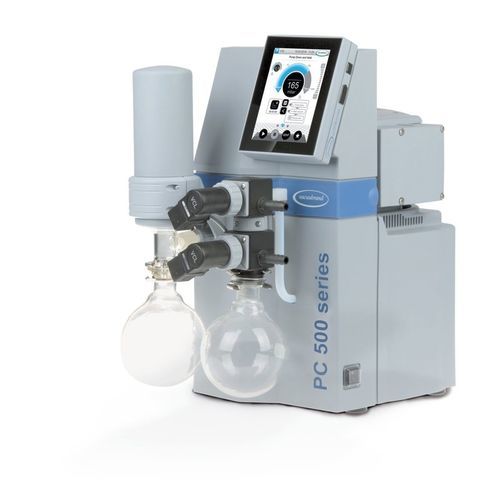

Labor-Vakuumpumpe PC 520 select

Membranölfreimehrstufig

Überblick

• Vakuum-Controller VACUU·SELECT mit grafischer Benutzeroberfläche vereinfacht Laborabläufe
• Vordefinierte Prozesse sparen Zeit und liefern reproduzierbare Ergebnisse
• Einfach bedienbarer Applikations‑Editor zur Erstellung eigener Prozessabläufe
• Zweistufige Chemie‑Membranpumpe (basierend auf MZ 2C NT) kompatibel mit Lösemitteln und Kondensaten
• Paralleler Betrieb zweier unabhängiger, elektronisch geregelter Vakuumanwendungen

Produktbeschreibung
Der Pumpstand PC 520 select ist eine kompakte und wirtschaftliche Lösung für den parallelen Betrieb von zwei elektronisch geregelten Vakuumprozessen mit nur einer Pumpe. Als Basispumpe dient die MZ 2C NT (zweistufig), geeignet für mittelgroße Laboranwendungen mit gängigen Lösemitteln. Jeder Vakuumanschluss verfügt über ein eigenes Magnetventil zur elektronischen Regelung und Rückschlagventile zum Schutz vor Kreuzkontamination. Der VACUU·SELECT Controller bietet eine anwendungsbasierte, intuitive Bedienoberfläche mit vordefinierten Vakuumprozessen, manueller Sollwertevorgabe, Destillationsmodi und einem Drag‑and‑Drop Editor zur Erstellung eigener Abläufe. Bei Lösungsmittelverdampfung erkennt das System den Siededruck und schaltet auf Zweipunktregelung, um den Druck während des Siedens zu stabilisieren. Der saugseitige Abscheider (Glas mit Schutzbeschichtung) verhindert das Eindringen von Partikeln und Tropfen in die Pumpe. Der druckseitige Emissionskondensator ermöglicht nahezu vollständige Lösemittelrückgewinnung bei Anschluss an geeignete Kühlung.

Technische Daten und Diagramme
Max. Saugvermögen 50 Hz: 2 m3/h
Max. Saugvermögen 60 Hz: 1.4 cfm
Endvakuum: 7 mbar / 5 torr
Endvakuum mit Gasballast: 12 mbar / 9 torr
Anzahl Pumpenköpfe: 2
Anzahl Stufen: 2
Vakuumcontroller: VACUU·SELECT
Min. Umgebungstemp. (Betrieb): 10 °C
Max. Umgebungstemp. (Betrieb): 40 °C
Min. Umgebungstemp. (Lagerung): -10 °C
Max. Umgebungstemp. (Lagerung): 60 °C
Max. Rückdruck (abs.): 1.1 bar
Anschluss Sauggseite: 2 x Schlauchdüse DN 8-10 mm
Anschluss Druckseite: Schlauchdüse DN 8-10 mm
Anschluss Kühlmittel: 2 x Schlauchdüse DN 6-8 mm
Nennleistung Motor: 0.18 kW
Nenndrehzahl 50/60 Hz: 1500/1800 min-1
Schutzart IEC 60529: IP 20
Abmessungen (L x B x H): 435 x 272 x 457 mm
Gewicht: 19.6 kg
Geräuschpegel (Schalldruck) bei 50 Hz: 45 dBA
ATEX-Konformität: II 3/- G Ex h IIC T3 Gc X (Internal Atmosphere only)
Lieferumfang: Pumpstand komplett montiert, betriebsfertig, mit Anleitung
Nennspannung: 230 V
Netzfrequenz: 50-60 Hz
Schnittstellen: Ethernet (RJ45): Modbus TCP / USB (Type A): Datentransfer, Software‑Update / RS-232 (Adapter erforderlich)

Caractéristiques / spécifications techniques

• Modell: PC 520 select
• Basispumpe: MZ 2C NT (zweistufige, ölfreie Chemie‑Membranpumpe)
• Controller: VACUU·SELECT (graf. UI, vordefinierte Prozesse, Editor)
• Betriebsart: Paralleler Betrieb zweier Anwendungen mit elektronischer Regelung
• Schutz: Rückschlagventile, saugseitiger Abscheider aus Glas mit Schutzbeschichtung
• Lösemittelrückgewinnung: Druckseitiger Emissionskondensator
• Schnittstellen: Ethernet (Modbus TCP), USB Typ A, RS-232 (Adapter)
• Elektrische Versorgung: 230 V, 50-60 Hz
• Zertifizierungen: ATEX wie angegeben; NRTL: Nein
