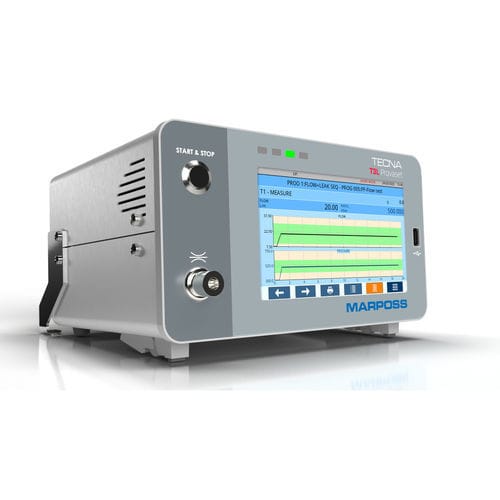

Durchfluss-Dichtheitsprüfgerät TECNA T3LPF

für medizinische Gerätefür die Pharmaindustriefür Verpackungen

Produktübersicht
T3LPF ist ein elektro-pneumatisches Prüfgerät für Luftdurchflussprüfungen bei programmierbarem Druck und für Dichtheitsprüfungen mittels absoluter Druckabfallmessung. Der pneumatische Kreis ermöglicht sowohl Massendurchflussmessung als auch Druckabfallprüfungen, wodurch das Gerät für Prüfstände, Produktionslinien und Automationssysteme geeignet ist.

Beschreibung
Das Gerät vereint einen Massendurchflusssensor und einen elektronischen Druckregler. Ein 7\" Farb-Touchscreen zeigt grafische und numerische Prüfergebnisse in Echtzeit und vereinfacht Programmierung und Bedienung. Pneumatische Vorrichtungen und externe Automationen lassen sich anpassen.

Leistung
T3LPF bietet hochauflösende Messdatenerfassung und vielseitige Messbereiche für industrielle Anwendungen. Messgeschwindigkeit und Auflösung ermöglichen eine präzise Charakterisierung von Durchfluss und Undichtigkeiten.

Konnektivität
T3LPF stellt digitale E/A für SPS, USB-Host, serielle Schnittstellen RS485/RS232 und Ethernet (LAN/Profinet) bereit. Es kann Drucker, Barcode-/QR-Leser und Fernbedientastaturen steuern. Die Management-Software verwaltet Prüfabfolgen, Datensammlung und SPC-Analysen.

Vorteile

• Durchflussmessung mit Massensensor — Messbereiche von 50 cm3/min bis 300 l/min
• Durchflussauflösung bis 0,01 cm3/min
• Dichtheitsprüfung mittels absoluter Druckabfallmessung — Messbereich bis 6 bar
• Druckauflösung bis 0,1 Pa
• 7\" Farb-LCD mit grafischer Prüfansicht
• Schnittstellen: digitale E/A (SPS), USB-Host, RS485/RS232, Ethernet (LAN/Profinet)
• Datenspeicherung auf USB-Stick oder Netzwerk (LAN/Ethernet/Profinet)
• Steuerung externer Automationen und Peripherie: Drucker, Barcode/QR-Leser, Fernbedienfeld, Luftfilter
• Dedizierte Management-Software für Gerätemanagement, Datenspeicherung und SPC

Technische Spezifikationen

• Modell: T3LPF
• Messverfahren: Massendurchflusssensor (Direktfluss) und absolute Druckabfallmessung (Leck)
• Durchfluss-Messbereiche: 50 cm3/min bis 300 l/min
• Durchflussauflösung: bis 0,01 cm3/min
• Dichtheitsprüfung (Druckabfall): bis 6 bar
• Druckauflösung: bis 0,1 Pa
• Anzeige: 7\" Farb-LCD, grafische Prüfansicht
• Schnittstellen: digitale E/A (SPS), USB-Host, RS485/RS232, Ethernet (LAN/Profinet)
• Datenverwaltung: Speicherung auf USB-Stick, LAN/Ethernet/Profinet
• Anbindung Peripherie: Drucker, Barcode/QR-Leser, Fernbedienfeld, externe Ventile
• Software: Management-Software für Datensammlung, Parametrierung und SPC
• Anwendungen: Prüfstände, Produktionslinien, vollautomatische Systeme
