Steuerungs-Messgerät XPLORELINE

Durchmesserfür medizinische Anwendungkontinuierlich

Übersicht

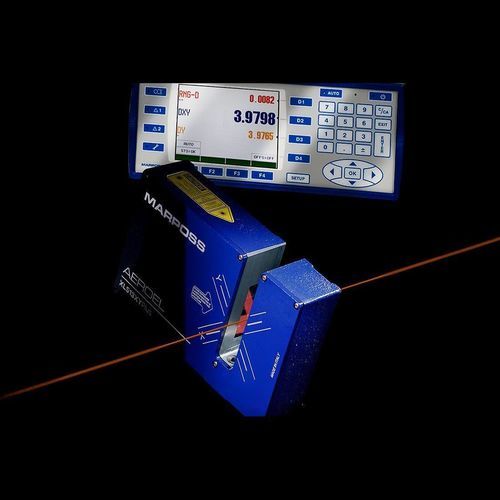

Die XPLORELINE-Familie bietet Inline-Laser-Mikrometersysteme für die 100%-Durchmesserüberwachung kontinuierlicher Produkte. Jedes System umfasst einen Sensor/Messkopf, der über eine Software konfiguriert wird, eine Anzeigeeinheit und eine Fernbedienung, um schnell bewegte Produkte präzise zu messen und die Prozessregelung zu unterstützen.

Exklusive Merkmale

• Scanmotor mit Fluid Dynamic Bearing-Technologie (ohne Kugellager) für verschleißarmen Betrieb.
• NO-VAR-Option zur automatischen Kompensation thermischer Ausdehnung mittels benutzerprogrammierbarem Ausdehnungskoeffizienten.
• Integrierter Webserver (Ethernet) für Fernzugriff, Einrichtung, Programmierung und Live-Video (Lichtpuls) Anzeige.

Vorteile

• Misst Durchmesser und Position des Produkts im Messfeld für Profil- und Zentriertheitskontrolle.
• Überwacht den Durchschnittsdurchmesser und erkennt kurze Durchmesserfehler in Echtzeit.
• Protokolliert Max- und Min-Durchmesser über programmierbare Längen zur Prüfung profilierten Produkts (z. B. Wellrohr).
• Integrierte Blistbuster-Software erkennt wiederkehrende Fehler/Blasen und zählt Meter zur Längenverfolgung.
• Außerhalb der Toleranz liegende Alarmausgänge und bereit für Netzintegration.

Versionen

• Einachsig: XPLORELINE.X40 — Messfeld 40,5 mm; messbare Durchmesser 0,15–40 mm; Wiederholgenauigkeit bis ±0,6 µm.
• XPLORELINE.X80 — Messfeld 80 mm; messbare Durchmesser 0,75–78 mm; Wiederholgenauigkeit bis ±1 µm.
• XPLORELINE.X150 — Messfeld 150 mm; messbare Durchmesser 0,8–149 mm; Wiederholgenauigkeit bis ±1,5 µm.

• Zweiachsig: XPLORELINE.XY13 — Messfeld 13x13 mm; messbare Durchmesser 0,1–10 mm; Wiederholgenauigkeit bis ±0,3 µm.
• XPLORELINE.XY35 — Messfeld 35x35 mm; messbare Durchmesser 0,2–32 mm; Wiederholgenauigkeit bis ±0,6 µm.

Video
Demonstration der Inline-Durchmesserregelung an einem transparenten Glasrohr mit dem System XPLORELINE.X80; zeigt Live-Messung und Visualisierung des Lichtimpulses.

Technische Daten

• Produktfamilie: XPLORELINE Laser-Mikrometersysteme zur Inline-Durchmesser-Messung.
• Systemaufbau: Sensor/Messkopf mit dedizierter Software, Anzeigeeinheit und Fernbedienung.
• Messfähigkeit: 100%-Inline-Überwachung des Durchmessers kontinuierlicher Produkte (Stromkabel, Plastikrohre, extrudierte Profile, Glasrohre, etc.).
• Scanmotor: Fluid Dynamic Bearing-Technologie für verschleißarmen Betrieb.
• Thermokompensation: NO-VAR-Option mit benutzerprogrammierbarem Ausdehnungskoeffizienten.
• Konnektivität: Webserver via Ethernet für Fernansicht, Einrichtung, Programmierung und Videodarstellung.
• Software: Blistbuster zur Erkennung wiederkehrender Fehler/Blasen und zur Meterzählung.
• Ausgänge: Alarmausgänge bei Überschreitung der Toleranz.
• Vernetzung: bereit für Integration in industrielle Netzwerke.
• Verfügbare Konfigurationen und typische Wiederholgenauigkeit: einachsig (X40, X80, X150) und zweiachsig (XY13, XY35); Wiederholbereich ±0,3 µm bis ±1,5 µm je nach Modell.
