Übersicht

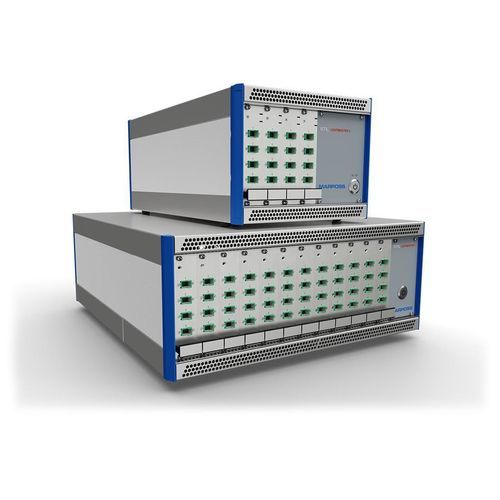

LightMaster ist ein modularer chromatisch-konfokaler Mehrkanal-Controller für STIL-Sensoren. Erhältlich in zwei Versionen (LIGHTMASTER-S und LIGHTMASTER-F) und unterstützt von 12 bis 48 gleichzeitige Messkanäle über Lightslot-Module. Das Gerät ist ein 19-Zoll 3U-Rack mit Ethernet (GigE) digitalen I/O zur Integration in PC- oder SPS-Systeme.

Hauptvorteile

• Chromatisch-konfokale Messung reflektierender Materialien (Metall, Glas, Kunststoffe, Beschichtungen, Flüssigkeiten)
• Berührungslose Messung für Anwendungen ohne physikalischen Kontakt
• Universelle Kompatibilität mit austauschbaren STIL-Optikköpfen (CL-MG, OP, ENDO, EVEREST etc.)
• Synchronisierte Messung von bis zu 48 Kanälen für parallele Prüfaufgaben
• SDK und Protokollbefehle für Systemintegration verfügbar
• Encoder-synchronisierte Erfassung für dynamische Messungen
• Ethernet (GigE) als digitale Schnittstelle für schnelle Datenübertragung

Technische Daten

• Produktname: LightMaster (chromatisch-konfokaler Mehrkanal-Controller)
• Versionen: LIGHTMASTER-S (200–750 Hz) und LIGHTMASTER-F (bis zu 2000 Hz)
• Bestellcodes: O8ST08M0001 (S), O8ST08M0002 (F)
• Kanäle: von 12 bis 48 simultan (12 Lightslot-Module × 4 Kanäle)
• Lichtquelle: Weiß-LED
• Faseranschluss: E2000/APC
• Entfernungsmodi: erster/zweiter/dritter/vierter/letzter/stärkster Peak
• Dicke: Erkennung von 2 Peaks unter 5
• Digitale I/O: Ethernet (GigE); Trigger Ein/Aus; Encoder-Eingang für synchronisierte Erfassung
• Kalibrierspeicher: bis zu 48 verschiedene optische Köpfe (Nennbereich oder halber Bereich je nach Version)
• Betriebstemperatur: 5°C–50°C; Lagerung: -20°C–70°C
• Relative Luftfeuchtigkeit: 5%–80% RH ohne Kondensation
• Schutzart: IP20
• Stromversorgung: 100–240V AC; Verbrauch: max. 120W / typisch 70W
• Abmessungen: 449 mm × 184 mm × 502 mm
• Konformität: EN 61010-1; EN 61326-1

Anwendungen

• Automotive-Glasprüfung
• Qualitätskontrolle von Glasbehältern und Verpackungen
• Messung von Komponenten für Elektrofahrzeug-Batterien
• Dickenmessung von Roll-to-Roll-Folien (transparent und undurchsichtig)
• Elektronik- und Leiterplatteninspektion
• Halbleiter-Metrologie (Siliziumwafer)
• Elektronikkomponentenindustrie (CCC)
• Medizinproduktinspektion
• Mikromechanik und Uhrmachertechnik
• Luft- und Raumfahrtmetrologie
• Roboterintegration für automatisierte Prüfprozesse

Produkteigenschaften

• Modulare Lightslot-Architektur: vier Kanäle pro Modul für skalierbare Konfigurationen
• Hochgeschwindigkeits-Erfassung: wählbare Frequenzbereiche je nach Modell für statische und dynamische Anwendungen
• Synchronisierte Mehrpunktmessung mit Encoder-Unterstützung für bewegte Ziele
• Standard-GigE-Schnittstelle und SDK für schnelle Integration in PC/SPS-Systeme
• Großer Einsatzbereich und Einhaltung relevanter Industriestandards für Fabrikumgebungen
