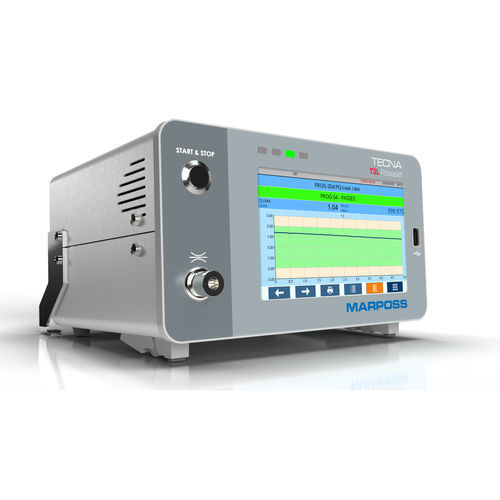

Dichtheitsprüfgerät mit direkter Prüfung der Leckströmung TECNA T3LPQ

für medizinische Gerätefür die Pharmaindustriefür Verpackungen

Übersicht
Das T3LPQ ist ein elektro-pneumatisches Gerät zur Dichtheitsprüfung, das die Leckrate direkt mit einem Massenflusssensor misst. Es ist für schnelle, reproduzierbare Messungen sowie für die Integration in Prüfstände, Produktionslinien oder vollautomatisierte Systeme ausgelegt.

Leistung
Das Gleichdruckverfahren liefert messwerte, die vom Prüfvolumen unabhängig sind, und verbessert so Stabilität und Präzision. Die elektronische Druckregelung sowie ein Farb-Touchscreen mit grafischer und numerischer Echtzeitanzeige erleichtern Programmierung und Überwachung.

Konnektivität
Das Gerät bietet moderne Schnittstellen für die industrielle Integration:

• Digitale E/A für SPS-Anbindung
• USB-Host für Speicherung und PC-Anbindung
• Zwei serielle Anschlüsse (RS232 / RS485)
• Ethernet (LAN) mit Profinet-Unterstützung für Netzwerk-Speicherung/Kommunikation

Nutzen

• Leckmessung mit Massenflusssensor: Bereich ≥2 cm3/min bis 100 cm3/min; Auflösung bis zu 0,01 cm3/min
• Elektronische Regelung des Prüfungsdrucks von 5 mbar bis 1 bar (je nach Bedingungen bis 2 bar)
• Druckausgleichsverfahren für prüfungen unabhängig vom Produktvolumen (geeignet für Volumen ≥10 cm3 bis 2 L)
• 7" Farb-LCD-Touchscreen mit grafischer Echtzeitanzeige
• Umfassende Schnittstellen: Digitale E/A, USB, RS232/RS485, Ethernet
• Speicherung von Prüfdaten auf USB-Stick oder über LAN/Ethernet/Profinet
• Steuerung externer Geräte: Drucker, Barcode-/QR-Lesegerät, Fernbedienfeld, externes Ventil zur Volumenprüfung, Luftfilter
• Dedizierte Software (Software Manager) zur Datenerfassung, Parametrierung und SPC-Analyse

Technische Daten

• Modell: T3LPQ (direkte Messung der Leckrate)
• Messprinzip: direkte Messung mit Massenflusssensor; Gleichdruckverfahren für höchste Stabilität
• Messbereich (Durchfluss): ≥2 cm3/min bis 100 cm3/min
• Auflösung: bis zu 0,01 cm3/min
• Druckregelung: elektronisch, 5 mbar bis 1 bar (je nach Bedingungen bis 2 bar)
• Unterstütztes Prüfvolumen: von ≥10 cm3 bis 2 Liter (Druckausgleich)
• Display: 7" Farb-LC-Touchscreen mit grafischer und numerischer Echtzeitanzeige
• Schnittstellen: Digitale E/A (SPS), USB-Host, RS232/RS485, Ethernet (LAN/Profinet)
• Datenaufbewahrung: USB-Stick oder Netzwerkspeicherung via LAN/Ethernet/Profinet
• Peripherieunterstützung: Drucker, Barcode-/QR-Leser, Fernbedienfeld, externes Ventil zur Volumenprüfung
• Software: Software Manager zur Datenerfassung, Konfiguration und SPC-Analyse
