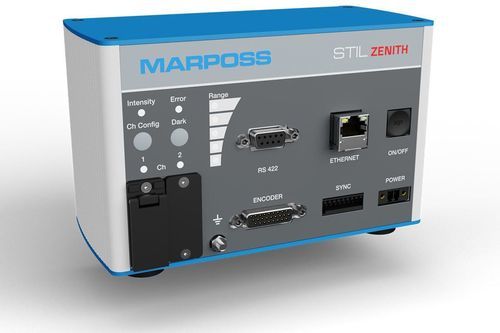

Controller für Produktion ZENITH

Laborfür medizinische Gerätefür Forschungszwecke

Produktbeschreibung
ZENITH ist ein chromatischer Confocal-Controller, entwickelt für berührungslose Abstand- und Dickenmessungen in industriellen Umgebungen. Auf Basis standardisierter Ethernet-Kommunikation (GigE) liefert er hochauflösende Messtechnik in Kombination mit den austauschbaren STIL-Optikköpfen und ist für den Dauerbetrieb in Produktion und Labor ausgelegt. ZENITH verarbeitet Oberflächen verschiedener Reflexionsgrade (transparent bis opak) und bietet Abtastraten bis zu 5000 Hz.

Vorteile

• Hohe Dynamik (15 Bit) für verbesserte Messgenauigkeit
• Industrielle Ethernet-Anbindung (GigE) und digitale Ausgangsoption RS422
• Bis zu fünf Encoder-Eingänge für Integration in KMG- und Bewegungsachsen
• Master/Slave-Synchronisation und Encoder-Trigger für Multi-Sensor-Anwendungen
• Konfiguration via Software oder eingebettetem Web-Konfigurator
• Kompatibel mit STIL-Optikköpfen (CL-MG / OP / ENDO / EVEREST)
• Speichert bis zu 20 Kalibrierungstabellen zur sondenspezifischen Anpassung
• Berührungslose Messung auf Metallen, Glas, Kunststoffen, Beschichtungen und Flüssigkeiten

Anwendungen

• Automotive Glasprüfung
• Glasbehälter- und Verpackungsindustrie
• Messtechnik für Batterien und Komponenten von Elektrofahrzeugen
• Roll-to-Roll Dickenkontrolle für transparente und undurchsichtige Folien
• Elektronik- und Leiterplattenprüfung
• Halbleiter-Wafer-Messtechnik
• Medizinische Geräte und Mikrofluidik
• Mikromechanik, Uhrmacherei und Präzisionstechnik
• Luft- und Raumfahrtkomponenten
• Robotik und automatisierte Fertigungsstraßen

Technische Daten

• Produkt: CONTROLLER ZENITH
• Technologie: Chromatic Confocal
• Lichtquelle: Weiße LED
• Kanäle: 1
• Abtastrate: 400 Hz – 5000 Hz
• Kalibriermemory: bis zu 20 Kalibriertabellen
• Abstandsmes­sung: Auswahl mehrerer Peaks (erster/zweiter/dritter/vierter/letzter/stärkster)
• Dickenmessung: Zwei-Peak-Auswertung
• Erweiterte Funktionen: Web-Konfigurator, Network Discovery App, SetExposureTime, EncoderTrigger, Master & Slave
• Digitale Ausgänge: Ethernet (GigE), RS422
• Synchronisation: Trigger in (5–24 Vdc), Trigger out (5 V TTL)
• Weitere E/A: bis zu 5 Encoder-Eingänge (differenzielles TTL)
• Faseranschluss: E2000/APC
• Betriebstemperatur: 5°C – 50°C; Lagerung: -20°C – 70°C
• Relative Luftfeuchte: 5% – 80% ohne Kondensation
• Schutzart: IP40
• Stromversorgung: 24 V DC; Verbrauch: max. 25 W / typisch 10 W
• Abmessungen: 169 × 110 × 88 mm; Gewicht: 1 kg
• Konformität: EMV EN 61326-1; Umwelt- und Vibrationsqualifikationen nach CEI/EN 60068; Schutzgrad nach CEI EN 60529
