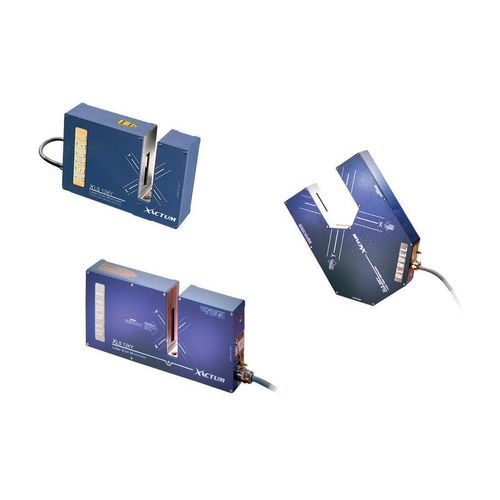

Steuerungs-Messgerät XLS series

DurchmesserBewegungfür Sensor

Produktübersicht
Die Serie XLS (eXactum Laser Scan Micrometer) umfasst Laser-Messgeräte zur hochpräzisen zweiachsigen Durchmessermessung. Die integrierte leistungsfähige Elektronik ermöglicht den Betrieb der XLS-Einheiten als eigenständige intelligente Durchmesser-Sensoren oder deren Integration in spezielle Laser-Mess- und Steuerungssysteme für die Online-Prozessüberwachung.

Funktionale Merkmale
XLS-Mikrometer lassen sich direkt per Ethernet, RS232 oder RS485 an PC, PLC oder NC anschließen. Jeder Steuerrechner oder jede Software mit diesen Schnittstellen kann schnelle und präzise Durchmesserwerte empfangen für Datenprotokollierung, Prozesssteuerung oder kundenspezifische Integration. Diese Konnektivität macht XLS geeignet für OEM, Systemintegratoren und großangelegte Installationen.

Vorteile

• Berührungslose Messung: geeignet für bewegte, heiße oder weiche Teile.
• Großer Messbereich: misst Teile unterschiedlicher Größe ohne Voreinstellung.
• Unempfindlich gegen Geschwindigkeit und Vibration: ermöglicht Online-Messung während der Produktion.
• Absolutes Messprinzip: kein Nullabgleich bei Wechsel des Durchmessers erforderlich.
• Hohe Messgeschwindigkeit und kleiner Strahlfleck: erkennt Details, die Tastköpfen oder Luftringen entgehen.
• 100% Online-Prüfung: unterstützt Null-Fehler-Fertigung.
• Ideal für automatische Prozessregelung: reduziert Materialverluste und Arbeitsaufwand.
• Schnelle und einfache Messung: senkt Kosten für Offline-Stichprobenprüfungen.
• Präzise und reproduzierbare Ergebnisse: unabhängig von der Erfahrung des Bedieners.

Versionen

• XLS13XY
  Messfeld: 4x4 mm oder 13x13 mm
  Messbare Durchmesser: von 0,03 bis 10 mm
  Wiederholbarkeit: bis ±0,02 µm
• XLS13XY 1500
  Messfeld: 4x4 mm oder 13x13 mm
  Messbare Durchmesser: von 0,03 bis 10 mm
  Wiederholbarkeit: bis ±0,2 µm
• XLS150
  Messfeld: 35x35 mm
  Messbare Durchmesser: von 0,03 bis 10 mm
  Wiederholbarkeit: bis ±0,15 µm

Technische Daten

• Serie: XLS (eXactum Laser Scan Micrometer)
• Messprinzip: berührungslose Laser-Scan-Mikrometrie
• Integrierte Elektronik; Betrieb als eigenständiger intelligenter Durchmesser-Sensor möglich
• Konnektivität: Ethernet, RS232, RS485 (Direktanschluss an PC, PLC, NC)
• Anwendungen: Online-Kontrolle, OEM-Integration, Systemintegratoren, groß angelegte Anwendungen
• Messbare Durchmesser: 0,03 mm bis 10 mm (je nach Version)
• Messfelder (Beispiele): 4x4 mm, 13x13 mm, 35x35 mm
• Wiederholbarkeit (Beispiele): bis ±0,02 µm; bis ±0,15 µm; bis ±0,2 µm (modellabhängig)
• Vorteile: absolutes Messprinzip, unempfindlich gegenüber Geschwindigkeit und Vibration, hohe Messgeschwindigkeit, kleiner Strahlfleck
• Typische Einsätze: bewegte, heiße oder weiche Teile; 100% Online-Prüfung; automatische Prozessregelung
