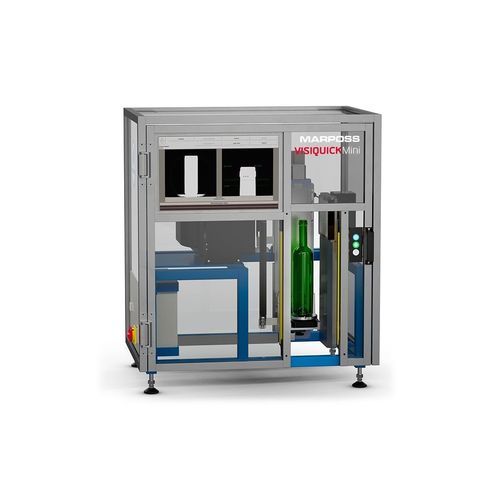

Optisches Inspektionssystem VISIQUICK-MINI™

halbautomatischfür Flaschenkompakt

Produktbeschreibung
VisiQuick-mini™ ist ein kompakter, flexibler halbautomatischer Prüfstand mit telezentrischer Optik und kollimierter Beleuchtung für präzise dimensionelle und geometrische Messungen an Glasbehältern im Stichprobenverfahren. Geeignet für viele Formen, Größen und Farben, kann er am Cold-End, im Labor oder in der Nähe der Produktionslinie installiert werden und ersetzt effizient Go/No‑Go-Lehren zur Messung äußerer Abmessungen.

Vorteile

• Kompakt: telezentrische Linse und kollimierter Beleuchter verringern den Platzbedarf und gewährleisten stabile Messungen
• Flexibel: kein Werkstückwechsel zwischen verschiedenen Formen und Größen erforderlich
• Kosteneffizient: ersetzt mehrere mechanische Lehren durch ein optisches System
• Umfangreiche Messbibliothek: einsatzbereite Algorithmen für gängige Glasbehälter-Parameter

Messalgorithmen / messbare Parameter

• Gesamthöhe
• Vertikalität
• Geknickter Hals
• Mundparallelität
• Körperparameter (Durchmesser, lange/kurze Seiten und Diagonalen bei nicht runden Behältern, Höhe bei gegebenem Durchmesser, etc.)
• Auslaufparameter bei allen Auslauftypen (Durchmesser, Höhen, Winkel, Radien, etc.)
• Gewicht (optional, industrielle Waage)

Technische Daten

• Gesamtmaße: 1.000 x 700 x 1.000 mm
• Stromversorgung: 220 Vac
• Max. messbare Höhe: ≤ 410 mm
• Max. Außen- / Diagonal-Durchmesser des Körpers: ≤ 120 mm
• Max. Bauteilgewicht: ≤ 2 Kg (Waage optional)
• Wiederholbarkeit: ≤ ±0,01 mm (auf dem Meisterteil bewertet)
• Optionale Waagenauflösung: 0,1 g
• Typische Messzeit: 30–60 s
• Industry‑4.0-fähig; Kompatibilität mit Produktionsmonitoring-Systemen
• Intuitive HMI (Benutzeroberfläche)
