Testphantom für Computertomographie HD-A03

für Ultraschalluntersuchungenfür Röntgenzweckefür IRM

Übersicht

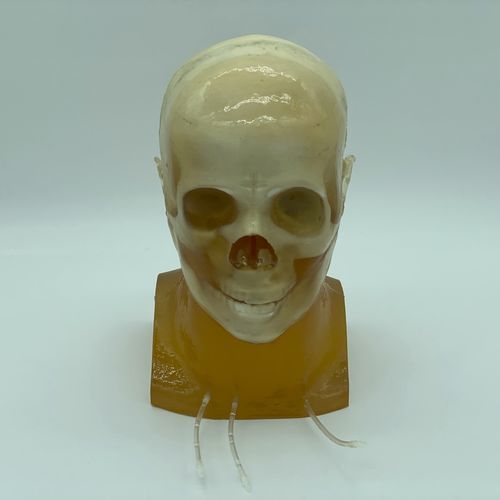

Der Erwachsenen‑Phantomkopf (Standard) bildet die durchschnittliche männliche Kopf‑Anatomie für multimodale Bildgebung (Ultraschall, MRT, Röntgen/CT) nach. Materialien umfassen ultraweiches Polyurethan für das Gehirnparenchym und einen dreischichtigen Schädel mit Diploë. Aufblasbare Ventrikel sind enthalten und können zum Füllen mit Flüssigkeit verwendet werden, z. B. zur Validierung von Verfahren und Bildgebung.

Anatomie

• Schädel
• Gehirn
  • Graue Substanz
  • Gehirnventrikel (seitliche, dritter, vierter)
  • Gehirntumor (Option)
  • Falx cerebri
  • Gehirngefäße (inkl. Merkmale des Willis‑Kreises)
  • Eine Bifurkation
  • Gefäße, die mit dem Hals verbunden sind
• Ausrichtungsmarkierungen
• Akustisch korrektes hautähnliches Material

Bildgebungs‑ & funktionelle Merkmale
Konzipiert für die Angiographie‑Validierung und die multimodale Bildqualitätsbewertung. Ventrikel sind aufblasbar und befüllbar (35 mL je Ventrikel). Kompatibel mit gebräuchlichen Kontrastmitteln: Bariumsulfat, jodbasierte, gadoliniumbasierte, Mikroblasen‑ und Eisenoxid‑Agentien. Die MR‑tissue‑Mimicking‑Materialien zeigen realistische T2‑Relaxationszeiten (geeignet für T2‑gewichtete und Protonendichte‑Aufnahmen); die T1‑Werte sind niedriger (~100 ms) und weniger realitätsgetreu. Voll einsetzbar in CT (HU‑Werte angegeben) und diagnostischem Ultraschall (akustische Eigenschaften spezifiziert).

Ventrikel (geometrische Details)
Innendurchmesser: 9,5 mm | Außendurchmesser: 15,1 mm | An Ventrikel angeschlossener Schlauch: ~50 mm Länge | Kapazität der Ventrikel: 35 mL jeweils (aufblas‑ und befüllbar)

Vergleich von Kopfphantomen (ausgewählte Feature‑Matrix)
Funktionen | Dynamic, Adv. Head | Static Head | Dynamic Head | Standard Head | Training, V1 Head | Hematoma Head | Openable Head
Schädel | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓
Aufklappbare / abnehmbare Kalvaria | ✓ | ✖ | ✖ | ✖ | ✖ | ✖ | ✓
Zervikale Wirbelsäule | ✖ | ✓ | ✖ | ✖ | ✓ | ✓ | ✖
Hautnachahmendes Material | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓
Gehirn (graue Substanz) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✖
Gehirnventrikel | ✓ | ✖ | ✖ | ✓ | ✖ | ✓ | ✖
Gehirntumor | ✖ | ✖ | ✖ | ✓ | ✖ | ✖ | ✖
Falx cerebri | ✖ | ✖ | ✖ | ✓ | ✓ | ✓ | ✖
Weiße Substanz | ✖ | ✖ | ✖ | ✖ | ✓ | ✖ | ✖
Gehirngefäße | ✓ (2mm,3mm,4mm Willis‑Kreis) | ✖ | ✓ (2mm,3mm,4mm Willis‑Kreis) | ✓ | ✖ | ✖ | ✖
Eine Bifurkation | ✓ | ✖ | ✓ | ✓ | ✖ | ✖ | ✖
Eine Stenose | ✓ | ✖ | ✓ | ✖ | ✖ | ✖ | ✖
Zwei Aneurysmen | ✓ | ✖ | ✓ | ✖ | ✖ | ✖ | ✖
Gefäße mit Halsverbindung | ✓ | ✖ | ✓ | ✓ | ✖ | ✖ | ✖
Kunststoffverbinder | ✓ | ✖ | ✓ | ✖ | ✖ | ✖ | ✖
Kleine statische Objekte | ✖ | ✓ (0,5mm,1mm,2mm,3mm) | ✖ | ✖ | ✖ | ✖ | ✖
Realistische Lufthöhlen | ✖ | ✖ | ✖ | ✖ | ✓ | ✖ | ✖
Ausrichtungsmarkierungen | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓
Stirnhöhle mit Lufträumen | ✖ | ✖ | ✖ | ✖ | ✓ | ✖ | ✖
Hämatom (Option) | ✖ | ✖ | ✖ | ✖ | ✖ | ✓ | ✖

Technische Eigenschaften (akustisch / MRT / Ultraschall / CT)

• Kortikales Knochengewebe — Schallgeschwindigkeit: 3000 ± 30 m/s | Dichte: 2,31 g/cm³ | Härte: N/A (Shore 00) | T2: N/A | Dämpfung bei 2,25 MHz: 6,4 ± 0,3 dB/cm
• Trabekuläres Knochengewebe — Schallgeschwindigkeit: 2800 ± 50 m/s | Dichte: 2,03 g/cm³ | Härte: N/A | T2: N/A | Dämpfung bei 2,25 MHz: 21 ± 2 dB/cm
• Gehirngewebe — Schallgeschwindigkeit: 1400 ± 10 m/s | Dichte: 0,99 g/cm³ | Härte: 20 (Shore 00) | T2: 70 ms | Dämpfung bei 2,25 MHz: 1,0 ± 0,2 dB/cm
• Tumor — Schallgeschwindigkeit: 1400 ± 10 m/s | Dichte: 1,01 g/cm³ | Härte: 30 (Shore 00) | T2: 65 ms | Dämpfung bei 2,25 MHz: 1,2 ± 0,2 dB/cm
• Haut / Körpergewebe — Schallgeschwindigkeit: 1400 ± 10 m/s | Dichte: 1,02 g/cm³ | Härte: 60 (Shore 00, ohne Schutzschicht) | T2: 50 ms | Dämpfung bei 2,25 MHz: 1,7 ± 0,2 dB/cm

Zusätzliche technische Werte

• Thermische Leitfähigkeit des knochenähnlichen Gewebes: 0,776 W/m·K
• Volumenspezifische Wärmekapazität: 1,040 MJ/m³·K
• Thermische Diffusivität: 0,746 mm²/s
• Thermischer Widerstand: 1,289 mK/W
• Spezifische Wärme: 0,978 J/g·°C
• Schallgeschwindigkeit (Knochen): 3070 m/s

HU‑Werte der gewebsimulierenden Materialien (CT‑Durchschnitt)

• Gehirngewebe: -25 HU
• Trabekulärer Knochen: 800 HU
• Kortikaler Knochen: 1300 HU
• Hautgewebe: -25 HU

Hinweise
Alle Standard‑Phantome sind mit einer härteren Polyurethan‑Gummischicht überzogen, um das Aussehen zu verbessern und vor Kratzern zu schützen; dieser Überzug erhöht die gemessene Shore‑00‑Härte um ~30 Punkte gegenüber unbeschichtetem Material. Kleine visuelle Abweichungen können durch Materialeigenschaften und Fertigungstoleranzen auftreten.
