Testphantom für Ultraschalluntersuchungen LG-A01

für IRMfür Computertomographiefür Röntgenzwecke

Produktübersicht

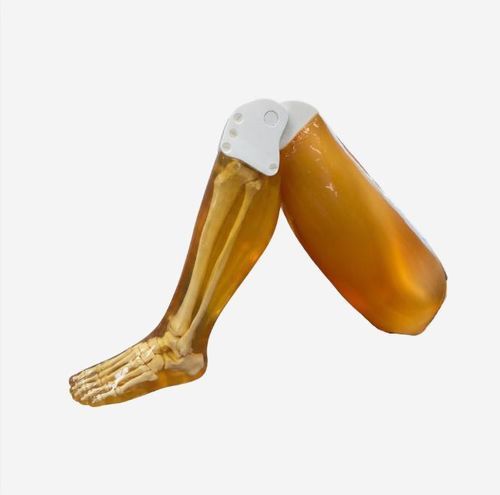

Das Erwachsenen-Bein-Phantom LG-A01 ist ein modulares Trainingsphantom für Röntgen, CT, Ultraschall und MRT. Das Modell verfügt über ein abnehmbares Kniegelenk für realistische Positionierung; Unterschenkel und Oberschenkel können bei Bedarf getrennt werden. Die synthetischen Knochen bestehen aus einem patentierten, knochenähnlichen Verbundwerkstoff, der in allen Bildgebungsmodalitäten realistische Ergebnisse liefert. Für die MRT-Anwendungen weisen die Phantomgewebe T2‑Relaxationszeiten auf, die für T2‑gewichtete Sequenzen geeignet sind, und liefern gute Ergebnisse bei Protonendichte‑Methoden; T1‑Werte liegen bei etwa 100 ms. Die Knochen sind in gewebeimitierendes Material eingebettet, das transparent (standard: bernsteinfarben transluzent) oder opak geliefert werden kann. Leichte Verfärbungen und innere Risse können aufgrund der Herstellung auftreten und sind normal.

Anatomie

• Oberschenkel (Femur)
• Kniegelenk
• Unterschenkel (Tibia, Fibula)
• Fuß (Zehknochen)

Hinweise zur Optik
Standardoberfläche: bernsteinfarben transluzent. Eine Hautschicht ist als Option erhältlich.

Technische Eigenschaften
Gewebetyp | Schallgeschwindigkeit [m/s] | Dichte [g/cm³] | Härte [Shore 00] | T2 [ms] | Hounsfield‑Wert | Dämpfung bei 2,25 MHz [dB/cm]
Kortikaler Knochen | 3000 ± 30 | 2.31 | N/A | N/A | 1300 | 6.4 ± 0.3
Trabekulärer Knochen | 2800 ± 50 | 2.03 | N/A | N/A | 800–1300 (Durchschnitt 800 weiter unten angegeben) | 21 ± 2
Körpergewebe | 1410 ± 10 | 1.02 | 60 | 50 ms | ~25 | 1.7 ± 0.2

Thermische Eigenschaften des knochenimitierenden Materials
Wärmeleitfähigkeit: 0.776 W/m·K
Volumetrische spezifische Wärmekapazität: 1.040 MJ/m³·K
Thermische Diffusivität: 0.746 mm²/s
Thermischer Widerstand: 1.289 m·K/W
Spezifische Wärme: 0.978 J/g·°C
Schallgeschwindigkeit: 3070 m/s

HU‑Werte der gewebeimitierenden Materialien
1 — Trabekulärer Knochen — HU‑Wert (Durchschnitt): 800
2 — Kortikaler Knochen — HU‑Wert (Durchschnitt): 1300

Im Lieferumfang

• Erwachsenen‑Bein‑Phantom für Röntgen/CT und MRT (LG-A01)
• Benutzerhandbuch und Montageanleitung
• 2‑jährige Garantie und Kundendienst

Größe & Gewicht
Phantom (typisch): Größe 38 x 10 x 7 inches; Gewicht ~27 lbs (ca.)
Versandpaket (typisch): Größe 36 x 24 x 12 inches; Gewicht ~35 lbs (ca.)

Materialien

• Weichgewebe und Organe: urethanbasierter weicher Harz
• Synthetische Knochen: patentierter, keramikverstärkter Epoxid‑Verbund

Eigenschaften / technische Spezifikationen

• SKU: LG-A01
• Bildgebungsmodalitäten: Röntgen, CT, Ultraschall, MRT
• Beinmodell‑Optionen: Nur Knochen (Standard); Mit Muskeln
• Phantomabmessungen (verpackt): 36 × 24 × 12 in
• Phantom Nettogröße (Beispiel): 38 × 10 × 7 in
• Versandgewicht (Beispiel): ~35 lbs; Phantomgewicht (ca.): ~27 lbs
• Materialien: urethanbasierter weicher Harz (Weichgewebe); keramikverstärkter Epoxid‑Verbund (Knochen)
• HU (CT) Referenzwerte: trabekulär ~800 HU; kortikal ~1300 HU
• MRT: realistische T2‑Relaxationswerte für T2‑gewichtete Aufnahmen; T1 ≈ 100 ms
• Garantie: 2 Jahre
